2-10-7. Схема, отрабатывающая двузначную характеристику.

Мостовая схема служит для точного задания уровней с.


2-10-8. Схема с четырехдиодным мостовым элементом в цепи положительной обратной связи.

7, .

Хгг -о



2-10-9. Схема модели релейной характеристики с точными горизонтальными участками.


гг

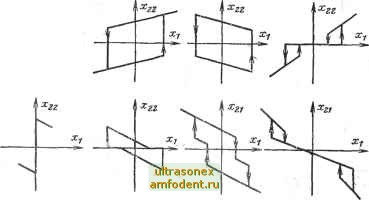

Эта модель может иметь нулевое начальное состояние, однако, выйдя из этого состояния в двузначный режим, вернуться в нулевое состояние не может. Графики функций дают представление об изменении характеристики для различных положений движков потенциометров.

2-10-10. Схема, воспроизводящая характеристики поляризованных реле, спусковых механизмов, сухого трения при небольших скоростях и других зависимостей.



В схеме сочетаются свойства управляемых диодных ключей и четырехдиодных мостовых элементов. Изменяя параметры схемы, можно получить множество различных характеристик; некоторые из них (центрально-симметричные функции) приведены на графиках.



2-10-11. Схема модели релейной характеристики с применением трехпозиционного поляризованного реле с одним устойчивым состоянием при обесточенной обмотке.

,1Р1

с-1 X,


1>-и

Здесь лишь один усилитель, но меньшее быстродействие.

2-10-12. Схема, отрабатывающая характеристику люфта .

KilOO


Ширина петли устанавливается двумя потенциометрами на входе схемы; tg(p=R2l Ri-
