и ишочнину /гитания

кВькод

Вход

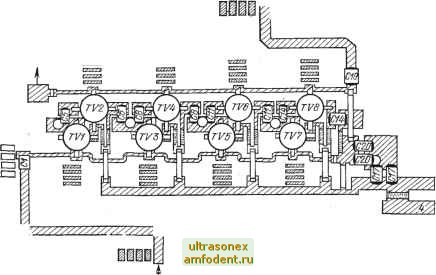

Рис. 10.55. Тооологая усилителя

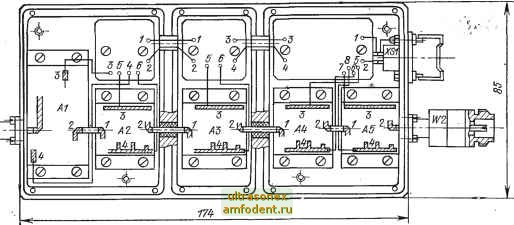

Рис. 10.56. Сборочный чертеж улилителя

Выхой

Рис. 10.57. Мивдрополосковый генератор на лавинно-пролетном диоде:

i - сапфировая подложка; 2 - лавинно-пролетный диод; 3 - соединительная перемычка; 4 - подстроечные емкостные элементы для изменения частоты; 5 - зазор емкости связи; 6 - подстроечные емкостные элементы для регулирования связи с нагрузкой; 7 - линия связи с нагрузкой; 8 - вывод питания; 9 - резистор; 10 - фильтр; - медный радиатор

функцию трансформатора между низкоомным выходным сопротивлением ЛПД и более высокоомным сопротивлением нагрузки. С помощью емкостных элементов, подключаемых к четвертьволновому отрезку, осуществляется подстройка частоты генератора. Передача энергии в нагрузку осуществляется с помощью полосковой линии, имеющей специальные емкостные элементы. Напряжение питания подается на ЛПД через стабилизирующее сопротивление и полосковый фильтр. В диапазоне частот 5-10 ГГц мощность, отдаваемая в нагрузку таким генератором, достигает 0,5 Вт в непрерывном режиме при КПД, равном 10-18%. Размеры всего генератора равны 20 X 24 x 4 мм.

10.14. ИЗЛУЧАТЕЛИ

Размещение радиоэлектронной аппаратуры на космических и других летательных аппаратах требует существенной миниатюризации антенных устройств. Использование печатных антенн позволяет улучщить аэродинамические свойства аппаратов, повысить надежность, уменьшить размеры и массу, снизить стоимость. Такие антенны могут быть установлены, например, заподлицо с обшивкой самолета или корпуса космического аппарата.

Широко известны печатные резонаторно-щелевые антенны. В микрополосковой щелевой антенне щель длиной Хв/2 и шириной около 0,1 прорезается в заземленном основании перпендикулярно оси проводника. Микрополосковая линия, питающая щель, разомкнута на конце, находящемся от щели на определенном расстоянии, обеспечивающем хорошее согласование. Диаграмма направленности в Н-плоскости имеет однолепестковый вид, а в Е-плоскости многолепестковый, что связано с взаимодействием падающей и отраженной волн в области щели.

В другом типе печатной антенны применяется микрополосковый излучающий элемент специальной формы, образуемый расширением полоскового проводника. Излучающий элемент выполняется в виде квадрата, прямоугольника или диска. Диаграмма направленности таких антенн имеет максимальное излучение в направлении нормали к плоскости экрана. В зависимости от подвода питания возможно получение линейной или круговой поляризации одно- или двухчастотного режима работы. Так, например, при питании прямоугольного излучателя одновременно с широкой и узкой стороны можно получить двухчастотный режим работы. Для реализации режима круговой поляризации меньшая сторона прямоугольника выбирается такой, чтобы обеспечивался индуктивный характер реактивности, а другая - большая сторона, чтобы имелся емкостной характер реактивности. Возбуждение такой антенны осуществляется подключением фидера к углу прямоугольного элемента.

В дисковом излучателе (рис. 10.58) центральная точка диска с нулевым сопротивлением соединяется с экраном, а питание под-
