его коротком замыкании (рие. 11.19,6). Это объясняется возможностью стекания на землю зарядов, Индуцированных на экране, и замыкания электрич еск;ой цепи источника помех. При введений заземленного экрана величина остаточной емкости связи между элементами Ссв МнбГоменьше начальной, т. е. £ск<ССсЁ Й наводимый уровень помех t/pn при этом оказывается меньше исходного (рис..11:19, б)>

fpn = HCeB/(CcB + Cp + Cp3)~e C /(Cp-fCp3). (il.55)

Таким образом, экранирующий эффект от заземленного металлического листа заключается в замыкании большей части емкости связи между экранируемыми элементами конструкции на корпус прибора. ;

При экранировании электрического поля помех в пределах одного устройства номинальное значение эффективности экранирования . зависит от коэффициента усиления /Су и коэффициента обратной eBHSH /Сев, определяемого действием нежелательной емкостной связи Сев выхода с его входом (рис. 11.20). С учетом емкостной связи коэффициент усиления устройства /(у равен

(11.56)

----II-----

11 .х Г II ч


Рис.

11.20. Ем-костиая связь: а - в одн-окаскадном уоилителе; б -в много-касиадном усилителе; в - схема замещения для оиределевия эффективности экранирования

Задаваясь допустимым значением коэффициента усиления устройства с учетом обратной связи Ку доп, находим согласно (11.56) номинальное значение, коэффициента обратной связи

/Сое доп:

сдоп = (1-/С.Жудоп) Су. . (11.57)

Следовательно, чем больше коэффициент усиления устройства /Су и чем жестче требования, предъявляемые к отклонению, его коэффициента усиления /Судоп от номинального значения -Яу/тем эффективнее должно быть экранирование. Искомая эффективность



экранирования электрического поля помех может быть найдена

как vu.!

.A = 20\g\KoJKocou\=20g\KacKЛl~KЖ.ou)\ (1,1.58)

Отметим, что рассматриваемый способ определения номинального значения эффективности экранирования можно использовать при проектировании многокаскадных усилителей (УВЧ, УПЧ, видеоусилителей и т. д.), учитывая, что наиболее опасна емкостная связь последнего и первого каскадов CtEi- (рис. 11.20,6).:

В РЭА всегда имеются металлические кожухи, крышки, каркасы, панели, кронштейны, предназначенные для крепления элементов аппаратуры и зашиты от механических и климатических воздействий. Рассмотрим, влияние металлической крышки, расположенной над линейкой УПЧ с каскадными полосовыми фильтрами (рис. 11.21). Как отмечалось,. наиболее опасным видом нежелательной обратной,связи является емкостная связь между послед-

Рис. 11.21. Перенос помех путем электрической индудщии в линейке УПЧ:

а - при шеденяи неза-землевной металлической крышки; б -с заземленной -металлической крышкой

ним и первым каскадом. Очевидно, что введение крышки, не присоединенной к корпусу прибора, приводит к увеличению емкости связи за счет образования дополнительного канала переноса помех, определяемого последовательно включенными емкостями последнего Сп и первого каскадов С, относительно крышки. В результате часть выходного сигнала попадает на вход и, суммируясь с входным сигналом, может приводить к самовозбуждению или искажению частотных характеристик УПЧ. При соединении же крышки на корпус экранирующий эффект, в основном, обеспечивается за счет меньшего значения емкости связи по сравнению с начальной, имеющейся между каскадами при отсутствии крышки. Однако при этом следует учитывать увеличение собственных значений емкостей каскадов, что особенно нежелательно при кон-Струировании высокочастотных устройств.

Таким образом, для экранирования электрического поля- все Металлические элементы конструкции должны быть соединены



с общим корпусом или землей радиоэлектронного аппарата. Основное внимание при этом должно быть обращено на конструктивное выполнение присоединения экрана к корпусу прибора, которое в значительной степени определяет экранирующее действие. Следует избегать применения длинных соединительных проводников для заземления экрана на корпус, особенно в диапазоне высоких частот.

Металлический корпус РЭА, выполняющий роль экрана защиты от внешних электрических полей, может также приводить к образованию дополнительной цепи емкостной обратной связи. Если нулевой провод изолирован от корпуса прибора, например в усилителе с большим коэффициентом усиления, то выходное напряжение через делитель, образованный емкостями монтажа на корпус, попацает на его вход (рис. 11.22,а, б). Этот вид связи следует ослабить, соединив нулевой провод с корпусом (рис. 11.22,в). Если по условиям монтажа аппаратуры соединение корпуса и земли запрещается, то следует предусматривать установку высокочастотного блокирующего конденсатора Съа (рис. 11.22,г).

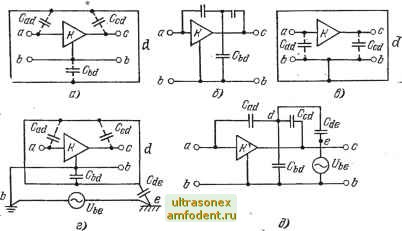

Рис. 11.22. Перенос шомех в усилителе за счет емкостной .связи с корпусом: о-нулевой провод е соединен с корпусом; б -схема замещения ддя слу чая а); в - уменьшение емкостного механизма переноса за счет кондуктнвной связи нулевого провода с корпусом; е-нулевой провод заземлен; 5 -схема

замещения для случая г)

При этом следует учитывать, что на вход усилителя за счет элекг трической связи, образованной па.разитной емкостью Cde, могут попадать помехи, протекающие по общей земляной шине питания, имеющей потенциал относительно опорного Ube (рис. 11.22,г).
