кочастотными разъемами. При заделке коаксиального кабеля в высокочастотные разъемы жила кабеля не должна иметь натяжения в месте спая с контактом разъема, а сам кабель должен быть жестко прикреплен к шасси аппаратуры вблизи разъема (рис. 11.48,а).

При пайке коаксиального кабеля к высокочастотному разъему могут применяться специальные экраны (рис. 11.48,6). При поли-


Паять ПОСИ-50 Паять П0С-В1

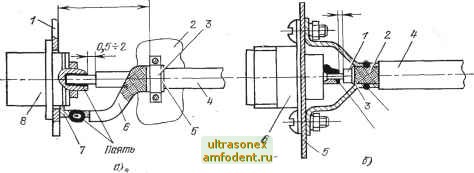

Рис. 11.48. Заделка коаксиального кабеля в разъем: а -без экрана:

i - панель или стенка шасси; 2 - шасси аппаратуры; S - скоба крепления; i - коаксиальный кабель; 5 - прокладка; 6-изоляционная трубка; 1 - лепесток заземления; 8-высокочастотный разъем;

б-экраном:

/ - полиэтиленовая изоляция; 2 - экран; 3 - изоляционная прокладка; 4 - коаксиальный кабель; 5 - панель или стенка шасси; 6 - высокочастотный разъем

этиленовой изоляции кабеля шайку производят легкоплавким припоем, а под экранирующую оплетку устанавливают прокладку, предохраняющую от расплавления изоляцию кабеля (рис. 11.48,6).

Известны типовые конструкции многоштьгревых разъемов с высокочастотными фильтрами П-обраэного типа для подавления электромагнитных помех. В 50-омной цепи фильтр вносит затухание 20 дБ на частоте 10 МГц и до 80 дБ на частоте 100 МГц [54].

Печатный монтаж. Широко применяемый в настоящее время в радиоэлектронной аппаратуре печатный монтаж позволяет автоматизировать и механизировать монтажно-сборочные работы, а также уменьшить габариты и массу аппаратуры, повысить ее надежность и обеспечить повторяемость электрических и конструктивных параметров.

Уменьшение взаимного влияния цепей в печатных платах, включая многослойные, достигается разделением их печатными экранами, представляющими участки фольги, соединенные с общим корпусом или шасси прибора. Эффективность экранирования бу-



дет тем выше, чем больше шоверхность экрана и чем он ближе расположен к экранируемому участку схемы или проводника. При изготовлении печатных плат химическим методом следует оставлять экраннфольгу на возможно больших участках, что позволяет также облегчить тепловой режим платы и сократить расход травильного раствора. Большие участки фольги при воздействии повышенной температуры при пайке могут вспучиваться за счет выделения из основания платы летучих веществ. Для предотвращения этого явления па небольших участках экранов как наружных, так и внутренних слоев следует предусматривать вырезы, которые могут иметь щелевидную, (прямоугольную-, овальную, круглую или сетчатую форму, а около монтажных отверстий, попадающих на фольгированные участки, вырезать секторы (рис. 11.49).





1 у I w-


Рис. 11.49. Печатные экраны: а-с прямыми щелевыми прорезями; б-.с аклоипыми щелевыми прорезями; I в-с 1кр)ггогвымн прорезями; г - вырезы ib фольге вокруг отверстий; д - вырезы сетчатой фОрмы (для внут,ренних слоев)

При конструировании многослойной печатной платы и выборе ее структуры слои сигнальных цепей следует располагать между экранными или потенциальными слоями. При этом экранный или потенциальный слой одного звена практически не влияет на сигнальные слои другого. Слои питания в многослойных печатных платах рекомендуется располагать последовательно между собой или с экранными слоями для увеличения шунтирующей емкости цепи питания.



11.11. ВЕРОЯТНОСТНЫЙ АНАЛИЗ ЭФФЕКТИВНОСТИ ЭЛЕКТРОМАГНИТНОГО ЭКРАНИРОВАНИЯ МЕТОДОМ СТАТИСТИЧЕСКИХ ИСПЫТАНИЙ

Выполним анализ влияния раэброса первичных параметров экрана (геометрических, электрических и магнитных) при серийном производстве на эффективность электромагнитного экранирования методом статистических испытаний

проведеннь/х


Формирование набора случайных лиоел и присвоение их Сарьируемь/м

параметрам

Вычисление эфсрентивности анраиированив А

Вычисление т(уг,Л(у)

Вывод

цислоВых харамтеришин

Построение еистоараммы

Вывод

гистограммы


С Моиец J

CvemvuM r-ao риаряда

Счетчик 2.-80 раеряда

Счетчим m-so разряОо

Рис. 11.50. Схема алгоритма расчета эффективности, электром-агнитного экраии-роваиия методом статистических испытаний 368
