При .применении в аипаратуре металлических амортизаторов с фрикционным демпфированием типа АФД, АПН заземление блоков совмещают с монтажом их на амортизаторы. Для этой цели можно использовать гибкие медные шины из медной плетенки ПМЛ с электропроводным и коррозионностойким покрытием

Паять тс-Ш

Компаунд ЭдИб

Рис. 11.39. Рэзбориое алектрогерметичиое ооединейие с герметизацией от П€репад.Ов .давления:

1, 2 -стыкуемые части корпуса; 3 - промежуточные несъемные контактные элементы; 4 - промежуточный съемный контактный элемент (гребенчатая прокладка); 5 - уплотняющая прокладка; 6 - болт; 7 - контровочная шайба; 8 - самонарезающий винт; 9 - гайка

(рис. 11.40). Одним концом шина соединяется с клеммой на корпусе блока, а вторым припаивается к промежуточному наконечнику из биметалла АПМ, соединенному с базовой конструкцией аппаратуры.

Вид А

Рис. 11.40. Заеемлекие герметизируемого блока ашаратуры:

- корпус блока; 2 -клемма; 3 -шина ПМЛ; 4-наконечник из АПМ; 5 -базовая конструкция; 6 - наконечник шины

Для обеспечения надежного электрического контакта вентиляционного экрана, выполняемого из медной сетки, его соединяют с корпусом горячей пайкой с использованием промежуточных .контактных элементов из тонкой листовой меди, латуни или биметалла АПМ. На рис. .11.41 показан вентиляционный сетчатый экран высокочастотного блока РЭА, соединяемый с корпусом из листового алюминия с (помощью рамки из АПМ, которая прива-

фивается iK корпусу точечной элект;росваркой и имеет зиговку для повышения жесткости и упрощения пайки экрана-сетки к ней. Исходя из назначения и условий .эксплуатации для контроля и .регулировки в некоторых случаях следует (предусматривать лючки, которые должны закрываться легкосъемными крьппками, имеющими надежное контактное соединение с корпусом блока.

Паять Л0С-В1

Точечная элентросВарт

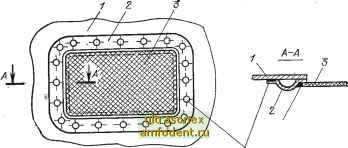

Рис. 11.41. Соединение венталяционного сетчатого экрана с иорпусом яз листового алюминия:

/ / - корпус; 2 - рамка из АПМ; 3 - сетчатый экран

-6т.

(Начала ъанрытия лючна)

Рис. 11.42. Соединение крышки лючка блока с корпусом из листового -алюминия:

лючка; 3 - рамка нз АПМ; 4 - гребенчатая прокладка; 5 -

невыпадающий винт; 6-пружинная шайба; 7 - развальцованная гайка; S - заклепка

iia рис. 11.42 показан пример конструнции крышки лючка блока с листовым алюминиевым корпусом, по контуру которого точечной электросваркой ириварена рамка из биметалла. Плакированную поверхность биметаллической рамки покрывают никелем. К внутренней стороне съемной штампованной алюминиевой крышки лючка также точечной электросваркой приваривают аналогичную рамку из АПМ и приклепывают гребенчатую прокладку из листовой термически обработанной бериллиевой бронзы с никелевым покрытием.

Отверстия под оси потенциометров, переменных конденсаторов и других вращающихся или поступательно движущихся элементов регулировки аппаратуры могут также нарушать неразрывность электромагнитного экрана. Для повышения эффективности экранирования аппаратуры выводы металлических осей ре-

Рис. 11.43. Элект1р01маг,н1ит.ное уплотнение ручек упра.вления: а-С металлической ОСЬю; б-С неметаллической осью;

/ - корпус-экран; 2 - ось; 3 - контактное кольцо; 4 - втулка

гулировок следует защищать пружинными контактными кольцами, а неметаллических осей - с помощью втулок, образующих запредельные волноводы (рис. 11.43).

Рис. 11.44. Применение экранов и фильтров для повышения электрогерметичности корпуса:

/ - передняя панель; 2 -индикаторная лампа; 3 - кнопка; 4 -экран; 5 -проходные конденсаторы; 6 - разъем с фильтрами в контак-. тах; 7 -электромагнитная

прокладка

Проникновение электромагнитных помех через отверстия под кнопки, индикаторные лампы, предохранители и т. п. можно сни-
