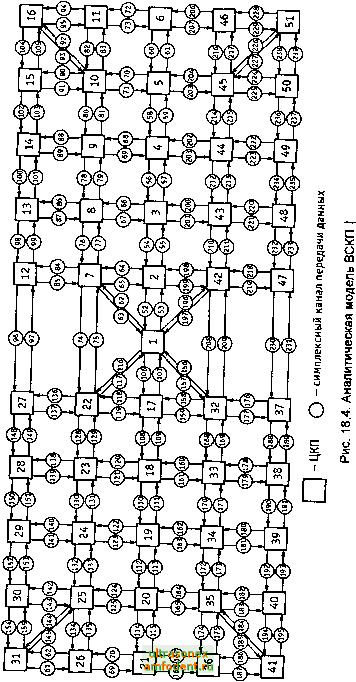

Основные параметры АМ-МСОД являются: распределения маршрутов информационных и служебных пакетов различных типов и уровней приоритетов, вероятности повторной передачи этих пакетов по МН, математические ожидания времен обработки этих пакетов в ЦКП и передачи их по МН, интенсивности поступления этих пакетов в ЦКП для каждого установленного виртуального соединения. Их значения определяются в результате модельных экспериментов с моделями ИМ-ФРГМ и ИМ-МУПС.

АМ-МСОД обеспечивает оценку следующих вероятностно-временных характеристик МСОД: т* времен доставки сетевых пакетов от абонента х до абонента у, среднего числа п- пакетов различных классов, находящихся на обработке в ЦКП-/; среднего числа пакетов классов передаваемых по МН между ЦКП-/ и ЦКП-у; длительности т,* обработки пакетов классов с в каждом ЦКП; длительности передачи пакетов классов с по МН между ЦКП-/ и ЦКП-у. Характеристики тх,у рассматривались как интефальные, а характеристики л, л,у, х и f ,у использовались для параметризации моделей ИМ-ФРГМ и анализа адекватности этих моделей данной.

Исследование полной имитационной модели Х.25 сети (ИМ-сети) указанной размерности и требуемого уровня детализации на существующих ЭВМ оказывается невозможным из-за наличия следующих факторов:

1) размер оперативной памяти ЭВМ является недостаточным для - представления в программной модели всех компонентов

Х.25 сети;

2) производительность ЭВМ недостаточна для проведения в разумные сроки модельных экспериментов, обеспечивающих оценивание с заданной точностью требуемых характеристик Х.25 сети, определяемых редкими событиями (например, выходом из строя и восстановлением работоспособности ЦКП).

Реальным оказывается проведение модельных экспериментов с ИМ-ВСКП, состоящей из 4 ЦКП. Поэтому из ИМ-ВСКП выделяются ее фрагменты ИМ-ФРГМ-/, моделирование которых проводится автономно, и их характеристики в комплексном эксперименте интегрируются в исследуемые характеристики ИМ-ВСКП.

ИМ-ФРГМ-/, / = 1,50 , отображает с достаточно высоким уровнем детализации некоторый фрагмент ВСКП, состоящий из исследуемого ЦКП-/, его абонентской сети, а также всех смежных ЦКП, соединенных с ЦКП-/ магистральными направлениями. В составе ИМ-ФРГМ определены следующие ее структурные элементы:

1) ИМ-МН- имитационная модель физических сред каналов передачи данных магистральных направлений МСОД;

2) ИМ-ЦКП-/- имитационная модель ЦКП МСОД;

3) ИМ-ФРГМ-/- имитационная модель информационной нафузки на ФРГМ-/, создаваемой ЦКП, не входящими в данный фрагмент;

life

4) ИМ-АН - имитационная модель физических сред каналов передачи данных абонентских направлений АСОД;

5) ИМ-КП - имитационная модель коммуникационного процессора, его операционной системы, под управлением которых функционирует программное обеспечение ЦКП и АКС;

6) ИМ-КУ-МН - имитационная модель программного обеспечения ЦКП, реализующего кадровый и физический уровень каналов передачи данных магистральных направлений МСОД;

7) ИМ-КУ-АН - имитационная модель программного обеспечения ЦКП и АКС, реализующего кадровый и физический уровень каналов передачи данных абонентских направлений АСОД;

8) ИМ-СУ-ЦКП - имитационная модель программного обеспечения ЦКП, реализующего сетевой уровень МСОД;

9) ИМ-СУ-АКС - имитационная модель программного обеспечения АКС, реализующего сетевой уровень АСОД;

10)ИМ-ТУ- имитационная модель программного обеспечения, реализующего транспортный уровень АСОД;

11)ИМ-АМ- имитационная модель абонентских машин, подключенных к АСОД, и их программного обеспечения.

ИМ-КП отображает обработку коммуникационным процессором запросов от функциональных программ ЦКП и АКС и от драйверов внешних устройств (адаптеров каналов магистральных и абонентских направлений, подключенных к нему). ИМ-КП учитывает следующие параметры КП:

- число ФМ в составе КП;

- число процессоров в составе каждого ФМ КП;

- производительность (арифметическая операция (а.о.)/с) процессоров КП;

- производительность (байт/с) системной магистрали КП;

- функцию распределения (ф.р.) числа а.о., необходимых каждому процессору КП для организации передачи блока данных по системной магистрали;

- алгоритмы операционной системы КП управления задачами и организации обмена данными между ними.

ИМ-КП обеспечивает оценивание следующих характеристик:

- коэффициентов использования процессоров и системной магистрали КП различным программным обеспечением;

- времен ожидания обработки процессорами и системной магистралью запросов от различного программного обеспечения КП;

- времен обработки процессорами и системной магистралью запросов от различного программного обеспечения КП.

ИМ-МН и ИМ-АН отображают функционирование программно-аппаратных средств физического уровня Х.25 сети по передаче и приему информационных кадров по каналам передачи данных маги-

стральных и абонентских направлений Х.25 сети, поступающих от программ КУ-МН. ИМ-МН и ИМ-АН учитывают следующие параметры каждого канала передачи данных каждого МН и АН:

- ф.р. времени распространения сигнала в канале;

- скорость (бит/с) передачи данных канала;

- вероятность ошибки на бит при передаче данных в канале;

- размер данных передаваемых/принимаемых адаптером передатчика/приемника канала;

- подключение адаптеров передатчика и приемника канала к процессорам КП;

- уровни приоритетов и ф.р. чиспа а.о. на одно прерывание драйверов адаптеров передатчиков и приемников канала.

ИМ-КУ-МН - отображает функционирование комплекса программ ЦКП, реализующего кадровый уровень МН в предоставлении сервиса по передаче и приему информационных и служебных пакетов, а также измерению нагрузки на комплекс программ кадрового уровня МН. ИМ-КУ-МН учитывает следующие параметры каждого МН, подключенного к каждому ЦКП:

- алгоритмы распределения передаваемых информационных и служебных пакетов по каналам передачи данных МН;

- число уровней приоритетов пакетов, передаваемых по МН;

- уровни приоритетов и распределение по процессорам ЦКП задач КУ-МН;

- алгоритмы измерения времени передачи информационных кадров поМН;

- ф.р. числа а.о., выполняемых различными программами КУ-МН: а) по обработке передаваемых и принимаемых пакетов, б) измерению времени передачи пакетов по МН, в) по анализу состояния соединения со смежным ЦКП, г) по формированию служебной и измерительной информации для сетевого уровня МСОД. ИМ-КУ-МН обеспечивает оценивание следующих характеристик

Х.25 сети:

- моментов ф.р. времен передачи информационных кадров каждого типа и приоритета по МН;

- моментов ф.р. времен ожидания передачи информационных кадров каждого типа и приоритета по МН;

- моментов ф.р. насыщенности буферов МН информационными кадрами каждого типа и приоритета;

- вероятностей правильного приема информационных кадров каждого типа и приоритета при передаче по МН;

- вероятностей потери информационных кадров каждого типа и приоритета при передаче по МН;

- коэффициентов загрузки каналов передачей информационных кадров каждого типа и приоритета;

ление сетевыми соединениями, маршрутизацию сетевых пакетов, выделение ресурсов для устанавливаемых соединений, формирование и корректировку маршрутов сетевых пакетов в соответствии с централизованным или децентрализованным алгоритмом их вычисления, основанном как на времени передачи пакетов по МН, так и на размерах длин очередей пакетов на передачу по МН.

ИМ-СУ-ЦКП учитывает следующие параметры каждого ЦКП ВСКП:

- алгоритмы вычисления маршрутов транзитных пакетов по маршрутным таблицам ЦКП;

- максимальные размеры информационных и служебных пакетов различных типов, а также размеры их обрамлений;

- пороги чувствительности алгоритмов корректировки маршрутных таблиц к изменению нагрузки на ЦКП;

- длительности периодов старения информации служебных пакетов различных типов;

- уровни приоритетов и распределение по процессорам ЦКП различных задач СУ-ЦКП;

- ф.р. числа а.о., выполняемых различными задачами СУ-ЦКП: а) передачи/приему пакетов в/из АСОД, б) вычисления маршрута транзитного пакета, в) передачи пакета на кадровый уровень МН, г) обработки служебных пакетов различных типов, д) корректировки маршрутной таблицы ЦКП, е) формированию и рассылки служебных пакетов другим ЦКП ВСКП.

ИМ-СУ-ЦКП обеспечивает оценивание следующих характеристик Х.25 сети:

- моментов ф.р. времен установления соединения с каждым ЦКП ВСКП;

- моментов ф.р. времен доставки информационных и служебных пакетов по МСОД ВСКП для каждых установленных соединений, типов и приоритетов пакетов;

- моментов ф.р. насыщенности МСОД ВСКП информационными и служебными пакетами для каждых установленных соединений, типов и приоритетов пакетов;

- моментов ф.р. насыщенности ЦКП информационными и служебными пакетами каждЬ1х типов и приоритетов пакетов;

- вероятностей доставки информационных пакетов для каждых установленных соединений, типов и приоритетов пакетов;

- распределение маршрутов информационных и служебных пакетов для каждых установленных соединений, типов и приоритетов пакетов;

- коэффициентов загрузок процессоров различными задачами СУ-ЦКП по обработке информационных и служебных пакетов каждых типов и приоритетов.

ИМ-СУ-АКС отображает функционирование комплекса программ АКС, реализующего сетевой уровень АСОД, обеспечивающий пре-

- коэффициентов загрузок процессоров различными задачами КУ-МН по обработке информационных кадров каждого типа и приоритета.

ИМ-КУ-АН отображает функционирование комплексов профамм ЦКП ипи АКС, реализующих кадровый уровень АН АСОД в предоставлении сервиса по передаче и приему информационных и служебных пакетов между задачами сетевого уровня ЦКП и АКС. ИМ-КУ-АН отображает реализуемые данными задачами протоколы Х.75 и Х.25/2 МККТТ с использованием процедуры звеньевого доступа LAPB, многоканальной процедуры MLP (распределения и объединения информации, поступающей с сетевого уровня), одноканальной процедуры SLP управления передачей данных по каналу.

ИМ-КУ-АН учитывает следующие параметры каждого АН, подключенного к каждому ЦКП:

- число уровней приоритетов пакетов, передаваемых по АН;

- уровни приоритетов и распределение по процессорам ЦКП и АКС различных задач КУ-АН;

- размеры окон (число информационных кадров, передаваемых без получения подтверждения) процедур MLP АН;

- размеры информационных кадров, передаваемых по АН;

- ф.р. числа а.о., выполняемых различными задачами данного ком-: ппекса; а) по разбиению передаваемых сетевых пакетов на информационные кадры, б) по объединению принимаемых информационных кадров в сетевые пакеты.

ИМ-КУ-АН обеспечивает оценивание следующих характеристик Х.25 сети:

- моментов ф.р. времен передачи сетевых пакетов и информационных кадров каждого типа и приоритета по АН;

- моментов ф.р. времен ожидания передачи сетевых пакетов и информационных кадров каждого типа и приоритета по АН; моментов ф.р. насыщенности буферов АН информационными кадрами каждого типа и приоритета;

вероятностей правильного приема информационных кадров каждого типа и приоритета при передаче по АН;

- вероятностей потери сетевых пакетов и информационных кадров каждого типа и приоритета при передаче по АН;

- коэффициентов зафузки каналов передачей информационных кадров каждого типа и приоритета;

- коэффициентов загрузок процессоров различными задачами КУ-АН по обработке сетевых пакетов и информационных кадров каждого типа и приоритета.

ИМ-СУ-ЦКП отображает функционирование комплекса профамм ЦКП, реализующего сетевой уровень МСОД, обеспечивающий прием/ передачу информационных пакетов из/в АСОД данного ЦКП, управ-
