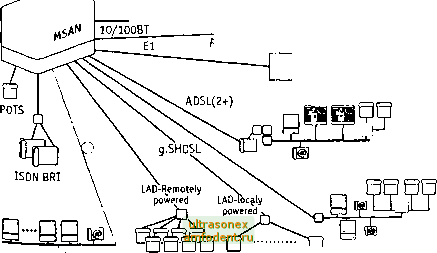

Главная страница Развитие телекоммуникационных сетей mBAN ipBAN pgBAN BAN - автономный ATM DSLAM для крупных объектов - Возможно каскадирование-масштабируемость порта MiniBAN- компактный одноплатный DSLAM - Автономные или - интегрированные решения IIPBAN- автономный Ethernet/IP DSLAM для больших конфигураций - Агрегированный с коммутатором DSLAM с интерфейсом Ethernet - Открытая платформа дляMSAN Pair Gain BAN - узел доступа для NB и ВВ доступа в чистых сетях доступа - Взаимодействие с TDM для речевых услуг - Ethernet для данных Рис. 7.24. Линейка широкополосных узлов доступа SI2000 BAN VoIP IAD кТФОП LAN или PC (optionaL not 1st release) -----Речь TDM ..... Речь VoIP .......... Данные SHDSL DSLAN (pgBAN) Media Gateway (MGW) Местная станция Открытая транспортная среда - IP MAN -будущая точка интеграции в сети IP-телефонии Рис. 7.25. Организация узкополосного и широкополосного доступа в малых абонентских группах На этом примере хорошо видно взаимопроникновение телекоммуникационных и компьютерных технологий. Органичная стыковка с ме- р рЫ 1-РВХ МиХ 30 POTS 4,8 POTS 2,4,24 POTS Рис. 7.26. Интерфейсы пользователя MSAN диашлюзом обеспечивает обслуживание телефонной нагрузки коммутационной станцией ЦСИС по интерфейсу V5.2, причем интегрированное устройство доступа VoIP IAD отображается на местной станции как ISDN терминал с активированной дополнительной услугой MSN, что обеспечивает сокрытие VoIP технологии от АТС с коммутацией каналов. Другой специфической особенностью данного решения является обеспечение дистанционного электропитания VoIP 1AD и аналоговых телефонных аппаратов на всех фазах обслуживания вызова со стороны DSLAM, оснащенного специальными дополнительными источниками электропитания. Такой подход позволяет сохранить стандарты качества ТфОП в части готовности сети. С другой стороны, комбинация узкополосного и широкополосного доступа делает данное решение, безусловно, привлекательным в секторе SOHO, достаточно критичном к стоимостным характеристикам оборудования и услуг. Вершиной эволюционного развития на современном этапе является мультисервисный узел доступа MSAN. Выполненный, как и IP BAN, на аппаратной платформе МЕА, этот продукт наилучшим образом адаптирован к функционированию в сетях NGN. Отсутствие транскодирования и прямая пакетизация речи позволяют наиболее полно использовать преимущества VoIP технологии, а внутримодульная вы- Глава 7. Особенности построения сетей доступа сокопроизводительная шина позволяет устанавливать любые периферийные платы на любой позиции. Интерфейсы пользователя MSAN показаны на рис. 7.26. Архитектура MSAN обеспечивает полную независимость обслуживания нагрузки от технологии построения распределительной сети. Возможность программно-аппаратной интеграции сервера обслуживания вызовов (Call Server, CS) превращает MSAN в мощный узел коммутации и доступа, реализованный в идеологии NGN. Другим положительным аспектом является одновременное функционирование одного и того же модуля в режимах узла доступа TDM сети и шлюза доступа сети NGN, как показано на рис. 7.27. Выше было отмечено, что MSAN реализуется на новой аппаратной платформе, однако для линейных модулей MLx семейства SI2000 версии 5 также не закрыт путь в мир 1Р-телефонии. Использование в управляющем контроллере моду-ля дополнительной специализированной дочерней платы с пулом сигнальных процессоров и необходимая замена программного обеспечения позволяют без критичных затрат преобразовать существующие узлы доступа TDM сети в шлюзы доступа сети NGN. Кстати, такое будущее может ожидать и узлы доступа, к которым подключено оборудование ступеней АИ модернизированных координатных АТС. Таким Ё UJ Voice (5.2) Voice (5.2) Packet N Video Data Voice (H.323-I-) Video, Data Packet N Voice (MGCP,H248, M3UA-ISDN) \ Video, Data Packet N 1/1 1Л Q Ш О LU о 1Л 1Л Q LU (Л <£ 6: a: Рис. 7.27. Эволюция сети доступа Список литературы образом, и в данном случае была реализована стратегия эволюционного развития сети доступа с максимальным сохранением инвестиций оператора. Ключевое различие при дооборудовании линейных модулей MLx с идеологией MSAN состоит в наличии внутримодульной TDM шины и, соответственно, первичном кодировании речи стандартным кодеком G.711/A-law с последующим транскодированием (по необходимости) и пакетизацией. Для оборудования ASM (АХМ), выполненного в технологии семейства SI2000 версии 4, MSAN может служить комбинацией медиашлюза и сигнального шлюза, позволяя подключить в сеть NGN до 16 таких модулей. Все изложенное выше дает возможность утверждать, что на примере оборудования компаний Iskratel и ИскраУралТЕЛ были рассмотрены основные тенденции эволюционного развития проводных сетей доступа. шш, mm Контрольные вопросы 1. Перечислите блоки, отражающие общую архитектуру сети доступа. 2. Какие уровни содержит протокольная модель сети доступа? 3. Чем отличается СД от абонентской сети ГТС? 4. Приведите примеры технологий проводного доступа. 5. Дайте краткую характеристику технологий, используемых в сетях на основе волоконно-оптических кабелей. 6. Как используются сети кабельного телевидения для организации доступа? 7. Каковы тенденции в развитии сетей доступа? Список литературы 1 Парфенов Ю.А., Мирошников Д.Г. Последняя миля на медных кабелях. - М.: ЭКО-Трендз, 2001.-222 с. 2. Соколов Н.А. Сети абонентского доступа. Принципы построения. - М.: ЗАО ИГ Энтер-профи, 1999. 3. Гольдштейи Б.С. Протоколы сети доступа. T.2. - М.: Радио и связь, 1999. - 317 с. - Заркевич Е.А., Скляров O.K. Внедрение аолоконно-оптических технологий на абонентском участке сети Технологии и средства. - 2000 - № 2. - С. 14-19. 5. Сеть абонентского доступа на базе универсальной платформы Вестник саязи. -2000. -№ 2 - С. 77-79 6. Технологические платформы для мультисервисных сетей ВСС РФ Информ Курьер Связь. - 2002. - № 2. - С. 36-38. 7 Горнак A.M. Универсальная система мультисервисного доступа Вестник связи. -2002.-№4 - С. 146-148 8 www.lskraural.tel.ru. 9. Фокин В.Г. Аппаратура и сети доступа. Учебное пособие. - Новосибирск- СибГУТИ, 2004.-148 с. Глава 8. Управление мультисервисными сетями связи mKt -Mi 18.1. Подходы к управлению сетями нового поколения 8.1.1. Модель сети управления телекоммуникациями Одной из основополагающих моделей в сфере управления сетями телекоммуникаций является модель Сети Управления Телекоммуникациями (Telecommunication Management Network, TMN), подробно описанная в рекомендациях ITU-T серии М.3000-М.3100. Кратко напомним ее основные положения. Согласно определению ITU-T, TMN представляет собой отдельную сеть, которая имеет интерфейсы с одной или большим числом сетей связи в нескольких точках, обменивается с этими сетями информацией и управляет их функционированием [1]. Отделение TMN от сетей связи реализуется на физическом или логическом уровне. В последнем случае TMN может частично использовать инфраструктуру управляемой сети. В спецификациях TMN управляемые ресурсы имеют общее название сетевые элементы (Network Element, NE). Функции управления возложены на системы поддержки операций (Operations Support System, OSS). TMN можно описать, используя три архитектуры, каждая из которых выражает свой аспект управления сетями электросвязи. Первая из трех архитектур - функциональная - описывает распределение функциональных возможностей в сети TMN в терминах называемых функциональных блоков. Каждый блок представляет бой группу управляющих функций, определенных для сетевых ресур сов конкретного типа. В архитектуре TMN предусмотрены пять типов функциональны) блоков: - функции сетевых элементов (Network Element Functions, NEF): зовые телекоммуникационные функции, которые обеспечивай обмен данными между пользователем и сетью связи (в специфм кациях TMN не конкретизируются), и функции управления, позе ляющие сетевому элементу выступать в роли агента; - функции систем поддержки операций (Operation Support System Functions, OSSF) обеспечивают инициацию процедур администрирования, прием уведомлений о событиях, обработку служебной информации в целях мониторинга и координации различных функций сети связи, в том числе задач управления, выполняемых самой TMN. В управляющей модели менеджер - агент они соответствуют роли менеджера; - функции рабочей станции (Workstation Functions, WSF) отвечают за представление управляющей информации в виде, удобном для потребителей, в частности для пользователей сети; - функции Q-адаптера (Q-Adapter Functions, QAF) позволяют связывать с TMN сетевые ресурсы, которые с функциональной точки зрения эквивалентны сетевым элементам, но не поддерживают стандартные стыковочные интерфейсы TMN; - посреднические функции (Mediation Functions, MF): обмен информацией между блоками NEF (или QAF) и OSSF. Один блок MF способен соединить систему поддержки операций с несколькими сетевыми элементами или Q-адаптерами. Кроме того, сами блоки MF могут объединяться в каскады. Среди блоков данного класса стоит специально отметить те, которые расширяют функциональность OSSF (например, обеспечивая хранение и фильтрацию управляющей информации) и NEF (в частности, преобразуя такую информацию из локального представления в стандартное). Физической архитектурой TMN предусмотрены шесть типов строительных блоков: - Сетевой элемент (Network Element, NE) выполняет функции NEF. Он также может выполнять и любой набор из других блоков функций. - Посредническое устройство (Mediation Device, MD) является промежуточным звеном между интерфейсами, соответствующими информационной модели системы поддержки операций, и локальными интерфейсами TMN. Также оно может выполнять функции Q-адаптера, часть функций OSS и рабочей станции. - Q-адаптер (Q-adapter, QA) осуществляет функции посредника на границе сети TMN при ее стыковке с управляемой сетью или другими системами управления. В отличие от MD, Q-адаптер не используется для стыковки внутри TMN. - Система поддержки операций (Operations Support System, OSS) отвечает за функции группы OSSF. Также может выполнять посреднические функции (MF), стыковочные (QAF) и функции рабочей станции (WSF). - Рабочая станция (Workstation, WS). - Сеть передачи данных (Data Network, DN).
|
