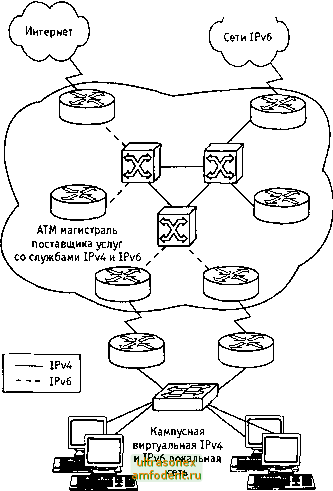

Рис. 6.5. Развертывание IPv6 no выделенным каналам данных 6.2.2. Развертывание IPv6 по магистрали MPLS

IPv6 поверх магистрали MPLS позволяет доменам IPv6 связываться друг с другом через ядро сети IPv4 MPLS. Такое внедрение требует небольшой модернизации инфраструктуры магистрали и не требует реконфигурации маршрутизаторов ядра, так как пересылка основана больше на метках, чем непосредственно на заголовках IP, обеспечивая высокорентабельную стратегию развертывания IPv6. В дополнение к этому, услуги, свойственные виртуаль-

ным частным сетям (Virtual Private Network, VPN) и инжинирингу трафика (Traffic Engineering, ТЕ), доступные в среде MPLS, позволяют IPv6 сетям быть объединенными в виртуальные частные сети или экстрасети на инфраструктуре, поддерживающей IPv4 VPNs и MPLS-TE.

Ниже перечислены доступные или находящиеся в разработке стратегии развертывания:

- 1Ру6-туннели на маршрутизаторах на стороне клиента (IPv6 tunnels on customer edge (СЕ) routers);

- транспорт канала второго уровня через MPLS (Layer 2 circuit transport over MPLS);

- IPv6 на маршрутизаторах на стороне провайдера (IPv6 on provider edge (РЕ) routers - 6PE);

- добавление IPv6 MPLS VPNs к 6PE (Adding IPv6 MPLS VPNs to 6PE -6VPE);

- исходная, основанная на MPLS магистраль lf6 (плоскость управления MPLS основана на IPv6).

Как показано на рис. 6.6, первая из этих стратегий не оказывает влияния и не требует изменений в ядре MPLS, состоящем из маршрутизаторов поставщика (Р) и маршрутизаторов на стороАе поставщика (РЕ). Это обеспечивается тем, что эта стратегия использует туннели IPv4 на двухстековых маршрутизаторах на стороне клиента (СЕ) для инкапсуляции трафика IPv6, который, таким образом, внутри сети MPLS появляется как трафик IPv4. Вторая стратегия не требует никаких изменений в базовых механизмах маршрутизации. Третья и четвертая стратегии требуют изменений в маршрутизаторах на стороне поставщика (РЕ) для поддержки двойного стека, но все функции ядра, т. е. маршрутизаторов поставщика (Р) остаются на уровне IPv4. Последняя из стратегий предполагает работу собственного IPv6 MPLS ядра, но данная стратегия требует полной сетевой модернизации всех маршрутизаторов (как Р, так и РЕ) с двойными плоскостями управления для IPv4 и для IPv6. В табл. 6.5 представлено сравнение этих стратегий для транспортировки IPv6 по магистрали MPLS. Ниже каждый из этих механизмов будет рассмотрен более подробно.

IPv6 по транспортному каналу второго уровня по MPLS. Использование любого канального транспорта дпя развертывания IPv6 по сетям MPLS не оказывает влияния на работу и инфраструктуру MPLS. Такой метод не требует изменений ни в маршрутизаторах Р ядра, ни в маршрутизаторах РЕ (для поддержки одного из механизмов канального транспорта второго уровня поверх MPLS), соединенных с пользователями. Связь между удаленными доменами IPv6 обеспечивают исходные протоколы lf6 по выделенным каналам, где основные механизм полностью прозрачны для IPv6. Трафик IPv6 туннелируется с использ

Q. СО

I со ш

о с: о

<§

I со ш

(О О

Таблица 6 5. Сравнение различных механизмов передачи IPv6 по магистрали MPLS

Заголовок кадра Ethernet в сети клиента

Без преамбулы и контрольной последовательности Ethernet

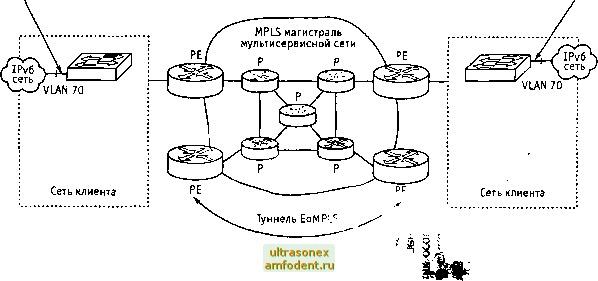

Рис 6 7 IPv6 по Ethernet по MPLS
