Технология RADSL представляет собой вариант технологии ADSL i автоматической настройкой скорости передачи (в зависимости от стояния линии). На рис. 7.12 приведен пример использования ADSL.

Две пары проводов

Две пары проводов

Рис. 7.13. Варианты применения технологии HDSL:

а) HDSL в сети доступа; б) HDSL в межстаниионных линиях цифровых АТС; в) HDSL в межстанционных линиях аналоговых АТС

Технолотя MDSL обеспечивает передачу цифровых сигналов по одной паре проводов со скоростью 128 кбит/с ... 2,3 Мбит/с при модуляции 2B1Q. Кодирование 2B1Q обеспечивает не самую большую дальность передачи, но на сильно зашумленных линиях оно позволяет установить более качественное соединение, чем при использовании САР.

Технология HDSL достаточно давно применяется на сетях связи. Обеспечивает работу по паре проводов с фиксированной скоростью 2,048 Мбит/с в двух направлениях. Как правило, применяется 4-проводный вариант с дуплексной передачей по каждой паре на расстояние около 4,5...6,5 км по кабелю UTP категории 3. В HDSL применяются следующие виды кодирования: 2B1Q, САР64, CAPt28. На рис. 7.13 приведены примеры использования HDSL.

Технология SHDSL представляет собой стандарт высокоскоростной симметричной передачи данных (по терминологии ITU-T G.shdsl). Скорость передачи по одной медной паре достигает 2,3 Мбит/с, по двум медным парам до 4,6 Мбит/с. Скорость может быть фиксированной или адаптивной в диапазоне 192 кбит/с - 2,320 Мбит/с. Дальность передачи на каждой паре проводов с жилами 0,4 мм кабеля иТР категории 3 может составлять от 2 до 6 км.

Технология SDSL аналогична HDSL, однако, для организации соединения достаточно применения двухпроводной абонентской линии. При этом протяженность линии до 3 км и скорость обмена данными до 2,048 Мбит/с.

Технология MSDSL предусматривает высокоскоростную дуплексную, т. е. симметричную, передачу синхронного цифрового потока по одной медной паре с изменяемой линейной скоростью. Скорость передачи автоматически корректируется во время работы в соответствии с состоянием линии и качеством сигнала. В зависимости от скорости (144 кбит/с - 2,064 Мбит/с) используется кодирование с САР 8 по САР 128. Максимально перекрываемое расстояние по паре кабеля итР категории 3 до 6,5км.

Технология VDSL представляет ряд перспективных решений по передаче данных на скоростях от 10 до 50 Мбит/с к абоненту и до

8 Мбит/с от абонента. Для реализации VDSL необходима пара проводов, на которой гарантируется дальность передачи 300-1200 м.

7.4. Технологии оптической передачи в волоконных световодах

Технологии оптической передачи в сети доступа подразделяются на активные и пассивные.

Активная оптическая технология базируется на различных мультиплексорах (PDH, SDH, ATM), кольцевых и линейных конфигурациях с арантированной защитой трафика. Пример такой конфигурации приведен на рис. 7.14.

Глава 7 Особенности построения сетей доступа

1 Мультиплексор с функцией

ADM I выделения/ввода

Широкополосный узел коммутаци

gn SDH у

ADM SDH

2-волоконное кольцо

Интерфейс ADM /\

узла коммутации

Интерфейсы пользователей

Концентратор нагрузки

Рис. 7.14. Пример схемы сети доступа с применением активной оптической технологии

Узел с широкополосной коммутацией

EMS Г

Интерфейс управления

Точки оптического

разветвления (максимально 32 выхода)

Оптические стыки по G.983

Межсетевой интерфейс NNI сервисного узла SNI

Волоконно-оптические кабели (основной и резервный)

Пользовательские возможности

Интерфейс UNI - пользователь-сеть

OLT (Optical Line Terminal) - оптическое линейное окончание ONU (Optical Networl< Unit) - оптический сетевой блок (доступа) NMS (Networl< Management System) - система управления сетью EMS (Element Management System) - элемент системы управления

Рис. 7.15. Пример сети доступа с PON

f. Это решение имеет высокую стоимость интерфейсов пользователей, оптических интерфейсов и оборудования мультиплексоров выделения/ввода (ADM SDH) синхронной цифровой иерархии. При этом гарантируется защита всего трафика сети доступа в случае повреж-

7.4. Технопогии оптической передачи в вопоконных световодах

дения любого участка волоконно-оптической линии или линейного интерфейса.

Значительно большее применение получили технические решения с пассивными волоконно-оптическими сетями (рис. 7.15), предназначенными для широкополосной передачи (Broadband Passive Optical Network, B-PON).

Синхрокод Временной цикл- - \

I ONUn \omnliI ONUTT

Волоконный световод

Пассивный оптический разветвитель (разделение мощности одного сигнала)

- Временной цикл I ONUiIONUz I

ONUn

?ч,ер f Волоконный световод

Пассивный оптический разветвитель (формирование временного цикла)

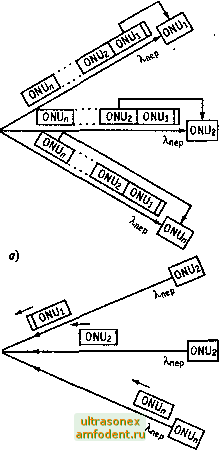

Рис. 7.16. Синхронная передача циклических групповых сигналов в PON:

а) Синхронный метод передачи с разделением во времени TDM (Time Division Multiplexing); б) метод синхронного доступа с разделением во времени передаваемых временных групп (слотов) ТОМА (Time Division Multiplexing Access)

Глава 7. Особенности построения сетей доступ

7.4. Нянологии олтичжтйтщтввт е вопокайных световодах 348

ITU-T разработал ряд рекомендаций относительно пассивной вог конно-оптической технологии для сетей доступа. Это рекомендации:

-G.983.1 (1998 г.) - спецификация скоростей 155 Мбит/с 622 Мбит/с;

-G.983.2 (2000 г.) - спецификация оборудования контроля управления сетей доступа;

- G.983.3 (2001 г.) - распределение волн оптического диапазона для мультиплексирования нескольких волн в PON;

-G.983.4 (2001 г.) - динамическое назначение полосы частот дп сигналов;

- G.983.5 (2001 п) - дублирование функций линейной передачи сети доступа;

- G.983.7 (2001 г.) - спецификация управления и контроля обору дования с динамическим назначением полосы частот;

- G.984 (1-4) (2001 г.) - определили возможности управления PON. Общая архитектура B-PON представлена на рис. 7.15.

В этой схеме центральным элементом является точка оптического] разветвления. В самом простом исполнении это пассивный оптиче- ский делитель, в котором мощность сигнала делится равномерно между выходящими волокнами, т.е.

(7.2)

где л - число выходящих из разделителя волокон.

Поток ячеек ATM

ОН оз а

3 си

Заголовок ячейки

Пассивный оптический разветвитель

Заголовок ячейки указывает ONU

ONUzl

Рис. 7.17. Передача в PON потока ячеек ATM, разделяемых адресами заголовков и услугами внутри каждого потока на ONU

Кг \

\ \ \

Оптические несущие частоты в линиях передачи и приема

Часготнозависимые оптические мультиплексор и

демультиплексор, совмещенные с усилителем

Рис. 7.18. Передача в PON с использованием частотного u и пространственного разделения сигналов сети доступа

При радиусе действия PON около 20 км максимальное число разветвлений не более 32 по определению ITU-T (рекомендация G.982), что обусловлено возможностями энергетического потенциала оптической передачи, т.е. мощностью передатчика, чувствительностью приемника, затуханием стеююволокна на разных длинах волн, затуханием устройств разделения мощности и др.

Для эффективного использования участка доступа PON между OLT и ONU предложено несколько вариантов решений по передаче оптических сигналов:

- передача синхронная цифровых циююв с определенными временными позициями для ONU (рис. 7.16) на одной частоте;

- передача асинхронных транспортных мод (ATM) с адресами для ONU (рис. 7.17);

- передача и прием синхронная и асинхронная на различных оптических частотах, например, передача 1550 нм прием 1310 нм;

- передача и прием сигналов каждому (от каждого) ONU на своих отдельных частотах при использовании вместо оптического разделителя оптического фильтра с усилителем и двумя отдельными волокнами передачи и приема (рис. 7.18);

- передача и прием оптических пакетов, составленных из временных пакетов на разных длинах волн (рис. 7.19) и в одном или различных волокнах с использованием оптического пакетного распределителя. В любом из вариантов передачи в B-PON требуется синхронизация цифровых окончаний ONU. Эта синхронизация должна быть обеспечена единым высокостабильным тактовым генератором. Кроме Того, в направлении каждого ONU должны следовать временные или Частотные позиции сигналов для контроля и управления. Брлее подпек.. г) г)/->м г, 1. ..г, иО ио г..,а1 7 on

Робная схема доступа B-PON приведена на рис. 7.20.
