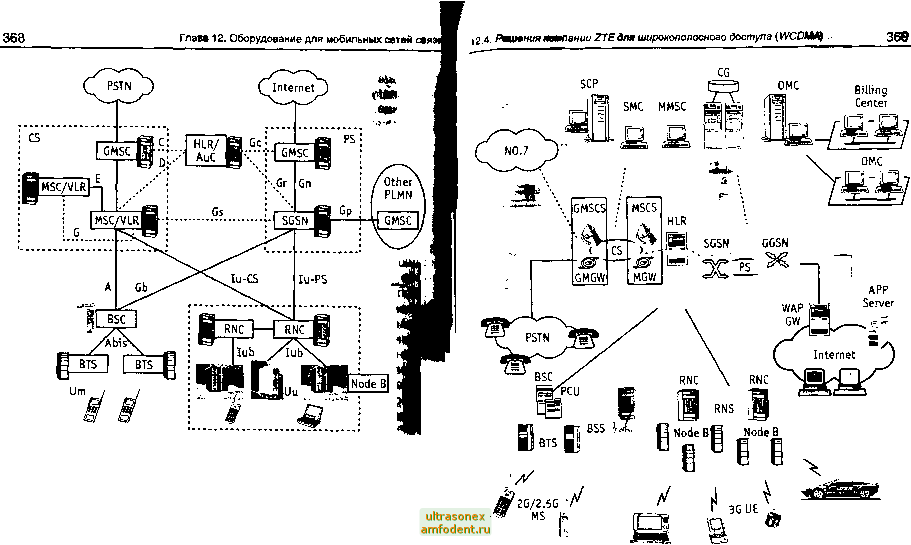

Рис. 12.6. Решение ZTE WCDMA на основе релиза R99

Хотя практически все сокращения были расшифрованы ранее, для удобства работы над разделом напомним суть некоторых из них:

- ОМС (Operations and Maintenance Center) - центр эксплуатации и техобслуживания;

- GGSN (Gateway GPRS Support Node) - узел поддержки шлюзов GPRS;

- MSC (Mobile Switching Center) - центр коммутации мобильной связи;

- SGSN (Serving GPRS Support Node) - узел поддержки услуг GPRS;

- RNC (Radio Network Controller) - контроллер радиосети;

- BTS (Base Transceiver Station) - базовая приемопередающая станция; У

- BSC (Base Station Controller) - контроллер базовой станции;

- PLMN (Public Land Mobile Network) - сеть наземной сотовой связи общего пользования;

- PS (Packet Switctiing) - домен коммутации пакетов;

- CS (Circuit Switching) - домен коммутации каналов.

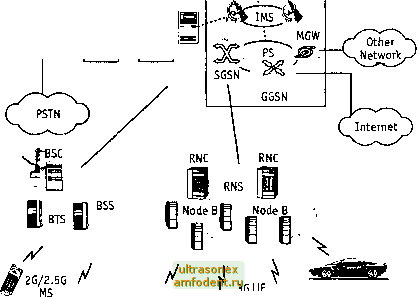

Рис. 12.7. Решение ZTE WCDMA на основе релиза R4

Компания ZTE может представить подходящие решения для WCDMA для разных операторов. Для традиционных операторов GSM разработка систем третьего поколения осуществляется путем эволюционного перехода от систем 2G, и компания обеспечивает Интегрированные решения на основе GSM/GPRS/WCDMA. Базовые станции WCDMA реализуются для GSM/GPRS сетей путем добавления UMSC интегрированной платформы голос-данные . Услуги делятся на услуги коммутации каналов (CS) и коммутации пакетов (PS), которые, соответственно, поддерживают доступ для голосовых пакетных услуг.

3-2700

N0.7

SMC MMSC

CSCF MGCF

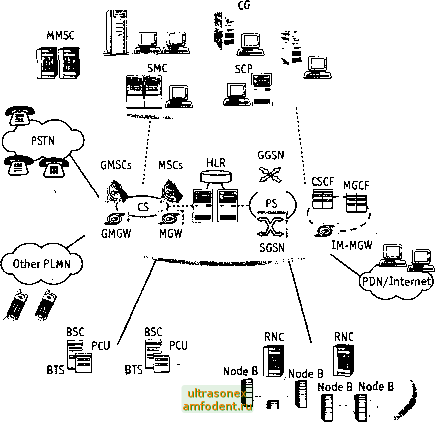

Рис. 12.8. Решение ZTE WCDMA на осноае релиза R5

Решения ZTE для сетей 3G и их идеальный выбор для прямого создания сетей UMTS и интегрированных платформ голос данные UMSC обеспечивают быстрый доступ к услугам 3G и постепенный переход к сетям полностью на основе 1Р,уПоскольку 1Р рассматривается как платформа будущего для сигнализации, передачи голосового трафика и данных. С этой целью компания ZTE предлагает свои решения для 3G ISP, которые предусматривают оборудование и техническое обеспечение сетевых услуг 3G, ISP ICP (рис. 12.9, 12.10).

Billing Server

Irsg] ЛШ

2G/2.5G MS

Node В

3G UE

Рис. 12.9. Решение ZTE для операторов GSM, новых операторов 3G и провайдеров услуг и контента (ISP и ЮР)

Video Stream

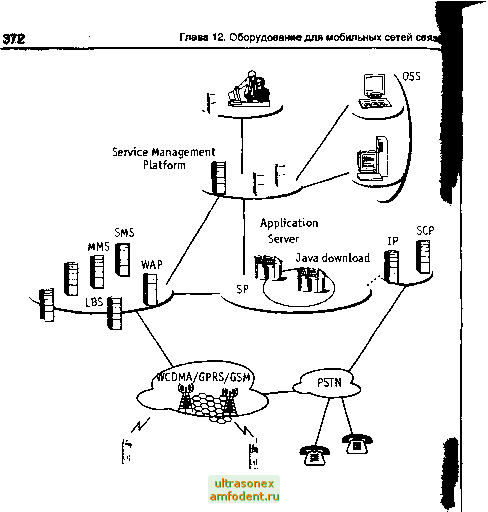

Рис. 12.10. Решение ZTE для услуг WCDMA

Контрольные вопросы

1. Что понимается под кодовым разделением каналов?

2. Приведите упрощенные схемы приемника и передатчика ШПС.

3. Поясните назначение основных узлов системы СОМА.

4. Пути развития стандарта IS-95.

5. Какие решения компании ZTE для широкополосного доступа с кодовым разделением каналов Вам известны Дайте их краткое описание.

Список литературы

1. Катунин Г.П., Мамчев Г.В., Папонтонопуло В.Н. Телекоммуникационные системы и сети Радиосвязь, радиовещание, телевидение. Т 2 Изд 2-е, испр и доп - М Горячая линия - Телеком, 2004

Глава 13. Экономические аспекты развития 3G

13.1. Анализ экономического состояния сетей 3G

Несмотря на пессимистические прогнозы, сети 3G развиваются достаточно динамично. С момента внедрения новых сетей (2000 г.) к середине 2003 г. в мире насчитывалось уже около 55,75 млн. абонентов сетей 3G, что составляло около 5% от общего числа абонентов подвижной связи (табл. 13.1).

В 2003 г. сети 3G были развернуты и эксплуатировались в 31 стране. С каждым годом наблюдается увеличение числа операторов, предоставляющих услуги нового поколения. Если в 2000 г. в сетях 3G работал только один оператор, в 2001 г. - восемь, то в 2002 г. в сетях 3G работал уже 31 оператор, а к маю 2003 г. на мировой рынок услуг

Таблица 13.1. Число абонентов 3G
