длины (нкалы (модификация КЛ, [евый указатель), 2 90 ;, (модификация КП, правый указатель).

В комплект приборов МВУ6 входят узкопрофильные милливольтмефы типа М1734, М1735 и добавочные блоки усиления ЭДС ПТ типа БУ- 1, или преобразования сопротивления ТС в напряжение типа БУ-21.

Модификации некоторых типов милливольтметров и диапазоны измерений приведены в табл. 14.14...14.20. Срок службы приборов ие менее шести лет.

Для работы в комплекте с ПТ могут использоваться и цифровые вольтметры, имеющие низкие пределы измерения но напряжению. Поскольку входное сопротивление цифровых приборов высокое (порядка 10 ... 10 Ом),

Вн.!


Вн.2

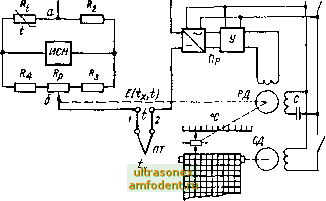

Рис. 14.16. Схема автоматического поте1Щиометра для измерения температуры

то отпадает необходимость в подгонке сопротивлений внешней цепн. Компенсация влияний изменений температуры свободных концов ПТ обязательна. Следует учитывать, что показания цифровых вольтметров пропорциональны выходной термоЭДС ПТ, а не температуре, поэтому необходимо осуществлять пересчет в единицы температуры по градуировочной характеристике используемого ПТ. В связи с этим они используются лишь в лабораторной практике. Некоторые типы цифровых вольтметров приведены в табл. 14.21.

Потенциометры. Принцип действия поте1Щиометров основан на компенсационном методе измерения, заключающемся в уравновешивании измеряемой ЭДС ПТ известным падением напряжения. В момент компенсации измеряемое и компенсирующее напряжение равны и результат измерения не зависит от сопротивлений вцепи ПТ.

Типовая схема самопишущего автоматического потенциометра представлена на рис. 14.16. ПТ, рабочий спай которого помещен в среду, температура tx которой измеряется, с помощью удлинительных проводов подключен к зажимам потенциометра. ЭДС E{tx, t) компенсируется напряжением C/gg, снимаемым t диагонали неуравновешенного моста, составленного из резисторов Rt, R, Rg, R, реохорда Rp и питаемого от источника стабилизироваииого наприжения (ИСН). Если Е {tx, t) ф fg, то на вход электронного усилителя (ЭУ) через преобразователь (Пр) постоиниого напряжения в переменное поступает напряжение небаланса Ау = Cgg - Щх>

Обозначение и модификация прибора

Обозначение преобразователя

Особенность конструкции прибора

Обозначение и модификация блока с выходом

контактным

бесконтактным

МВУ6-41КЛ МВУ6-41КП То же

МВУ6-41К

МВУ6-41КМ

МВУ6-42КЛ

МВУ6-42КП

МВУ6-42К

ПТ Гр. .ХА ХК, ПП,

ПР-30/6

S

Двухпозициопный с левым указателем контактного устройства М1734/1-11КЛ Двухпозиционный с правым указателем контактного устройства М1734/1-11КП Трехпозиционный М1734/1 -ПК Двухпозиционный с левым указателем контактного устройства М1734/12КЛ

Двухпозиционный с правым указателем контактного устройства М1734/12КЛ Трехпозиционный М1734/12К

БУ1-12 БУ2-12

БУ1-12 БУ2-12

БУ1-13 БУ1-22

БУ2-13 БУ2-22

БУ1-22 БУ2-22

БУ1-23 БУ2-23

Таблица 14,16, Диапазон измерений милливольтметров типа МВУ6

Диапазон измерений

Диапазон измерений

о г я ic:

Pt ь

я к о о. я S

Is,..

>,°

температуры.

напряжения, мВ

та с: и ста S

температуры,

напряжения, мВ

U в о.

-50,..+100

-3,11...+ 6,83

200. 600

8,13 .24,910

-50,..+150

-3,11...+ 10,62

200... 1200

8,13...48,870

-50...+200

-3,11...+ 14,59

400...900

16,40...37,370

0.,.150

0...10,69

600...1100

24,91...45,160

0...200

0...14,59

700... 1300

29,15...52,430

0...300

0...22,88

0...400

0...31,49

0...600

0...49,11

ПП-1

0....1300

0...13,129

200... 600

14,59...49,11

0...1600 0...16,714

200...800

14,59...66,47

500 . 1300

4,213...13,129

0...400

0...16,40

ПР-зо7б

0...600

0...24,91

0...1600

0... 11,456

0...800

0...33,32

0...1800

0...13,812

0...900

0...37,37

1000... 1600

4,929.. 11,456

0...1100

0...45,16

1000... 1800

4,929...13,812

0...1300

0...52,43


Т а б л и ц а !4.1 и М1735

Диапазоны измерений милливольтметров Н1734

Обозначение прибора

Диапазон измерений, мВ

Ток полного отклонения. мкА

Обозначение прибора

Диапазон измерении, мЬ

Ток полного отклонения, мкА

М1734/1,

3,11...0...6,95

Ml 734/7,

.16,24

Ml 735/1

Ml 735/7

Ml 734/2,

3,11...0...10,69

Ml 734/8,

.20,25

Ml 735/2

Ml 735/8

Ml 734/3,

3,11...0...14,66

Ml 734/9,

.31,49

Ml 735/3

Ml 735/9

Ml 734/4,

0. 8,92

22

Ml 734/10,

.44,47

Ml 735/4

Ml 735/10

M1734/5,

0.., 10,69

M1734/11,

.49,02

Ml 735/5

M1735/11

Ml 734/6,

0...13,13

Ml 734/12

,60,00

Ml 735/6

Таблица 14.18. Диапазоны измерений милливольтметров Ш450

Градуировочная характеристика

Диапазон измерений.

Градуировочная характеристика

Диапазон измерений С

-50.

.+ 100

-50.

.+ 150

-50.

.+200

.150

.200

.300

.400

.600

200.

.600

200.

.800

.400

.600

.800

.900

,1100

,1300

200.

.600

BP 5/20 -1 BP 5/20 -2

BP 5/20в5-3 ПП

ПР-30/6 я

400.

.900

600..

,1100

200,.

.1200

700..

1300

.1800

1000..

,1800

.1800

1000..

.1800

.1800

1000..

.1800

.1300

.1600

.1600

.1800

t), которое после усиления подается на.,управдяющуго обмотку реверсивного двигателя (РД). Вал двигателя перемещает движок реохорда в направлении, зависящем от знака напряжения небаланса до момента, когда Ду = 0. С подвижным контактом реохорда кинематически связан указатедь щкалы (или вращающаяся щкала для приборов KB) и записывающее перо самописца.

В автоматических потенциометрах типа ЭПС, ЭПП компенсирующее напряжение, зависящее от угла поворота вала двигателя, вырабатывается бесконтактным устройством, реализованным на базе ферродинамического преобразователя. Это повышает надежность прибора, особенно в сложных условиях эксплуатации.

Таблица 14.19. Диапазоны измерений приборов типа Ш69004

Для авто.матического введения поправки на температуру ( свободных концов ПТ резистор выполнен из медной проволоки и размещен рядом со свободными концами ПТ при температуре 1. При изменении температуры свободных концов одновременно с изменением ЭДС ПТ на значение £(/0. 0) происходит изменение сопротивления R, вызывающее соответствующее по значению напряжение (7, без изменения показаний прибора.

Преобразователь постоянного напряжения в переменное уменьшает влияние дрейфов напряжений усилителя, который в данном случае является усилителем переменного тока. Это унифицирует систему уравновешивания для автоматических потенциометров и мостов. Синхронный двигатель используется для привода лентопротяжного механизма записывающих приборов. Скорость вращения его вала постоянна. Изменение скорости движения диаграммы осуществляется дискретно, путем изменения передаточного числа редуктора. Конструктивно промышленные автоматические потенциометры унифицированы с автоматическими мостами (см. 14.1). Основные типы и ха-рактеристики потенциометров для измерения температуры приведены в табл. 14.2... 14.10.

Преобразователи с унифицированным выходным сигналом имеют общую конструктивную и схемотехническую базу с преобразователями, работающими в комплекте с ТС. Принципиальные схемы отличаются лишь входными устройствами. Конструктивно преобразователи выполнены в виде щитовых устройств, предназначенных для крепления на щитах

Таблица 14,20. Диапазоны измерения приборов типа Ш4500, Ш4501

Градуи-

Диапазон

измерений

ровоч-

ная ха-

темпера-

напряже-

ракте-

туры, °С

ния, мВ

ристика

0...600

0...49,11

0...900

0...37,37

0...1100

0...45,16

Градуировочная характеристика

Диапазон

измерений

Градуировочная характеристика

Диапазон

измерений

темпе)атуры.

напряжения, мВ

температуры.

напряжения, мВ

0,..300

0...22,88

0,..1100

0,..45,16

0...400

0 .31,49

0...1300

0...52,43

0...600

0...49,11

0.,.1600

0...16,714

0...600

0...24,91

0...800

0...33,32

ПР-30/6

0. 1800

0...13,812

0...900

0...37,37

и тгультах управления. Промышленностью выпускаются преобразователи типа Ш72, Ш78, Ш708, Ш705, П221, ИП-ТЛ1М, имеющие близкие технические характеристики, но отличающиеся конструкциями, определяемыми условиями применения. Технические характеристики некоторых преобразователей даны в табл. 14.22... 14.24..

Для работы с ПТ схема преобразователя содержит входной усилитель с устройством компенсации на температуру свободных концов ПТ,устройство гальванической развязки входных и выходных цепей, фильтр и выходной усилитель.

Для уменьшения влияния дрейфов напряжений усилитель содержит канал модуляции - демодуляции, что одновременно упрощает реализа-



Таблиц а 14.21. Технические яерактеристики некоторых цифровых вольтметров

Тип вольтметра

5 о.

а с S

- га о.

о. о.

cc та

a <

m 2 s

Формула для расчета относительной погрешности, %

Габаритные размеры (ширина, глубина, высота), мм

В7-18

10 ±(0,05±0,2t/ /t/)

490Х 135X475

В7-22

2-10

1 ±(0,15+0,2t/ /C/.,)

408Х 142X413

В7-28

1 ±fO,25+0,005t/n/(/;c)

340Х 180X330

1Д68003

1 ±[о,о1+о,оо5((;п/(;х-

-1)1

490 X 130X485

Ф4834

10 ±[0,06+0,05((/ /(/;,-

280Х 150X200

1Ц1516

5- 104

1 ±[0,015+0,005((;n/(7,t

-1)1

317Х320Х 150

Примечания: 1) входное сопротивление вольтметров составляет lO-10* Ом, 2) во второй графе приведены лишь те пределы многопредельных вольтметров, которые используют для измерения температуры, 3) - значение верхнего предела,

- измеряемое напряжение.

Таблица 14.22. Диапазоны измерений преобразователей типа Ш72, Ш72-И

и классы точности

Тнп ПТ

Диапазон

Класс точности

Тнп ПТ

Диапазон

Класс точ- , ности

измерений.

измерений,

°С

Ш72-И

Ш72-И

50,.

200..

.600

50..

+ 100

200..

.1200

50..

+ 150

400..

.900

50..

+200

600..

.1100

..150

700..

.1300

..150

ПП-1

.1300

..200

.1600

..300

500..

.J300

..400

1000..

.1600

..600

ПР-30/6,

300..

.1000

200.

..600

300..

.1600

200.

..800

1000..

.1600

200.

..+50

1000..

.1800

..400

ВР5/20-1

.1800

..600

1000..

.1800

.,800

ВР5/20-2

.1800

..900

1000..

.1800

..1100

ВР5/20-3

.1800

..1300

1000..

.1800

Таблица 14.23. Эксплуатационные характеристики преобразователей тива Ш72, Ш72-И

Значение

Измене-

Характеристика

для рабочих условий

нормальное

ние выходного сигнала в долях основной погрешности

Температура окружающего воздуха, °С Относительная влажность воздуха, % Напряжение питания (допускаемое отклонение от + 22 до , -ЗЗВ), в Частота питания, Гц

Сопротивление нагрузки, кОм

Сопротивление линии связи. Ом Напряженность магнитного пвля, А/м

Помеха общего вида

Помеха нормального вида

Частота, Гц

5...50 30...80 220

50±1

20+2

30... 80

50±0,5

0,1...2,5(5мА) 2+0,1(5мА) 2...100 (10B) 5+0,5

400 В

100 В

10±0,5(10В)

5+0,01 Отсутствует

20 % диапазона измерений

5...30

Отсутствует

Отсутствует

Отсутствует

0,5 на 10 К

Отсутствует

220±4,4 0,5

0,5 0,5

0,25

Примечание

Для Ш71 и Ш71-И

Постоянный и переменный ток частотой 50 Гц Переменный ток частотой 50 Гц

цию гальванической развязки цепей, осуществляемую с помощью импульсных трансформаторов или оптронов. Выходной усилитель обеспечивает уровень выходных унифицированных сигналов в диапазонах 0...5мА, 0...20 мА или 0...1 В, 0...10 В. В преобразователе типа П221 после усилителя включен преобразователь входного напряжения в импульсный сигнал, период которого изменяется по линейной зависимости от входного сигнала. Импульсная форма сигнала обеспечивает простоту реализации гальванической развязки и наличие дополнительного выходного сигнала в виде импульсов прямоугольной формы с изменяющимся периодом. .

Пределы допускаемой основной приведенной погрешности для большинства преобразователей 0,4... 1 % в зависимости от диапазона измерения и типа термопреобразователя. Преобразователи обеспечивают сдвнг нуля и изменение наклона функции преобразования, что позволяет использовать их для работы в комплекте со всеми типами ПТ, охватывать различные диапазоны измеряемых температур при одинаковых значениях выходных
