Тнп преобразователя

Предприятие-изготови-

Область применения

Диапазон измеряемых температур, °С

тель

ТПР-0573 ТПР-1273 ТПР-2075

ТПП-761-01

ТХА-108,5

TBP-13,5.s

ТХА-706-02

ТХА-2174 ТХА-0179

ТВР-0877

ТХА-1358 ТИР-0182

Челябинский приборостроительный завод

НПО Электротермометрия (Львов)

НПО Электротермометрия (Луцк)

То же

НПО Электротермометрия (Львов)

Горячее дутье и купол воздухонагревателя доменной печи Кладка шахты воздухонагревателя на границе раздела динас - каолин Расплавленная сталь

Продукты сгорания газообразного или жидкого топлива на входе в турбину

Продукты сгорания природного газа на газоперекачивающих агрегатах компрессорных станций газопроводов

Водородные электропечи в условиях увлажненного водорода

Колошниковый и периферийный газ в доменном производстве Газотурбинные и паротурбинные установки Газообразные и жидкие химически неагрессив-, иые среды

Водорддные электропечи в условиях сухого водорода

Расплавленный цинк Продукты сгорания углеводородных топлив

300... 1500 300... 1300 1300... 1800

0...1300

(- . 1.00

300... 1 ни,

-50...-f 100(;

0...900 -50...+900

300... 1800

0...500 650...2100

НСХ

ПР (В) ПР (В)

Погрешность измерения

Показатель тепловой инерции, с, не более

Материал защитной арматуры

Примечание

±14 °С

±11 °С

ПР (В) ±<2,5 до 1700 °С и ±<5 до 1800 °С

т (5) ±6 °с

ХА (К) По ГОСТ 3044-84

BP (А) То же

ХА (К)

ХА (К)

ХА (К)

BF(A) По ГОСТ 3044-84

ХА (К) То же

ИР 60/0 1,5 о/о до 1800 \:

(индив.) 2,0 % до 2100 °С

60 60 2

40 10

3,5 2,5

Самосвязаи- Имеется в виду

ный SiC и предел погреш-

AljOg ности (2а)

ХН45Ю

Кварцевое стекло

ХН45Ю

12Х18Н10Т

.Молибден

ХН45Ю

То же 08Х20Н14С2

Молибден

Погрешность измерения характеризуется сходимостью показаний средств измерений

Скорость движения среды до 100 м с-.

Устанавливается в технологические защитные гильзы, являющиеся частью агрегата Арматура водо-охлаждаемая. Головка снабжена запасом термоэлектродной проволоки

Арматура водо-охлаждаемая

А1А SiC

Скорость движения среды 3000 м с- давление <4 МПа



Тип преобразователя

Предприятие-изготовитель

Область применения

Диапазвн измеряемых температур, °С

ТХА-191 ПО Электро- Электролит алюминие-

термометрия вого электролизера (Луцк)

О,.. 1000

Погрешность измерения

Показатель тепловой инерции, с, не более

Материал защитной арматуры

Примечание

i ХА (К) 1,5 % до 1800 °С 2,0 % до 2100 °С

* в технической документации иа термопреобразователь дана только погрепшость мнтируемых гост 30Т4-84.

* Термопреобразователи, вылупленные до 01,01.86 г., имеют НСХ соответственно


градуировки, т. е, допускаемое отклонение преобразования от табличных значений, Л1 Х.\,9, ПП,5, ПР 30/6 и BP 5/20. по ГОСТ 3044-77,

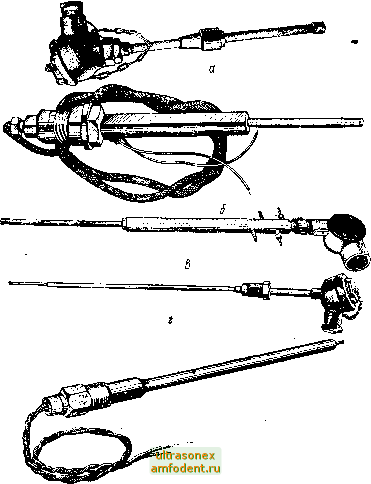

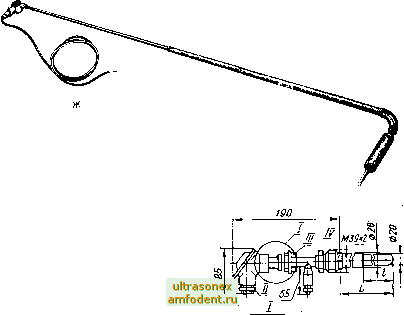

Рис. 9,35. Промышленные высок, температурные термоэлектрически преобразователи:

а - TBP-25i; б - ТВР-299- е-ТВР-1338; е - ТВММ-001-01; д -ХАШ5; е-ТПР-0475; яс-ТПР-0679:

вариант

1-подмт22 S-под ключ 36 и-подключ)

L.mm

1000

1250

Ь,мм

1000



подвержен влиянию окружающей среды, тепловое влияние которой неизбежно искажает результат пзмерсний. Поэтому, чем больше разность температур поверхности и окружающей среды, тем больше погрешность измерения.

В результате теоретических и экспериментальных исследований выработаны основные закономерности, которые необходимо учитывать при проектировании и эксплуатации поверхностных термопреобразователей.

1. Между измеряемой поверхностью и чувствительным элементом термопрнемника должен быть обеспечен постоярпшш хороший тепловой контакт, другими словами, в месте контакта должно быть минимальное тепловое сопротивление. Для гладкой, хорошо обработанной поверхности

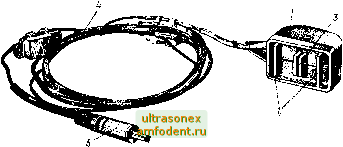

Рис. 9.36. Термопреобразователь ТХК-0382 для измерения температуры поверхностн с магнитны.м крепление.м;

/ - магнит; 2 - кожух; 3 - ленточная термопара; 4 - кабель; 5 - рпзъем

тепловое сопротивление определяется степенью шероховатости объекта и качеством прижима теплоприемника к измеряемому объекту.

2. В месте измерения не долж1ю быть отвода или подвода теплоты по конструктивным элементам термопреобразователей. При нарушении этого требования появляется погрешность, определяемая свойством термоприемника (коэффициент теплопроводности, геометрические размеры), а также условиями теплоотдачи на его наружной поверхности в процессе измерения температуры.

3. Чувствительная часть термоприемника должна иметь минимальную теплоемкость, которая влияет на инерционность.

В промышленной практике приходится измерять температуры различных геометрических форм, неподвижных и вращающихся тел металлов и изоляторов, тел с высокой и низкой теплопроводностью, гладких и шероховатых. Для этого существуют термопреобразователи различных конструкций.

Для измерения температуры (до 300 °С) поверхности массивных тел из магнитной стали можно использовать термопреобразователи ТХК-0382 [520]. Предел допускаемого значения основной погрешности ±4 °С. Отличительная особенность этого термопреобразователя - наличие магнита, с помощью которого он фиксируется на поверхности (рис. 9.36). Чувствительный элемент термопреобразователя изготовлен в виде ленты шириной 2 мм из хромеля и копеля, сваренных встык и прокатанных до толщины 0,1 мм. Дугообразная фирма термопары, а также наличие пружин обеспечивают надежный и всегда постоянный контакт чувствительного элемента с измеряемой поверхностью. Корпус изготовлен из материала с хорошей тепловой и электрической изоляцией. Постоянный магнит прижимает чувствительный элемент к измеряемой поверхности до упора. Кожух защищает термопару от механических повреждений и внешних тепловых полей.

Для оперативного намерения телшературы (до 300 °С) электропроводящих наплавленных поверхностей в труднодоступных местах разделки сварных швов предназначен преобразователь ТХК-0282 (рис. 9.37). В качестве

12 J 4,


,у -Ленточная термопара

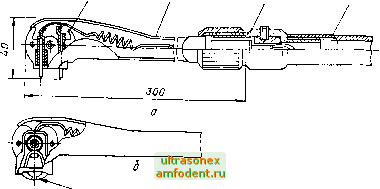

Рис. 9.37. Терыопреобразователь ТХК-0282 для оператйвого измерения температуры электропроводящих неровных поверхностей со штыревой (а)

и ленточной (б) термопарами:

/ -- поворотная головка; 2 - корпус; 3

разъем; 4 - удлинитель lt5



Рис. 9.38. Датчик температуры ДТВ-074 для измерения температуры поверхности валков станов холодной прокатки

термоэлектродов для штыкового термопреобразователя применены хроме-левые и копелевые проволоки диаметром 1,2 мм. В головке термоэлектроды подпружинены и могут перемещаться вдоль своей оси. Концы обоих термо-
