габаритные размеры 400 X 400 X 367 мм); 4) показывающие приборы с вращающейся шкалой - KBI (КВП1, KBMI, КВУ1) .;длииа шкалы 500 мм, габаритные размеры 160 X 240 X 470 мм); 5) показывающне приборы с плоской шкалой - КП1 (КПМ1, КПП1, КПУ1) (длина шкалы 195 мм, габаритные размеры 160 X 200 X 500 мм); 6) приборы с дисковой диаграммой - КСЗ (КСПЗ, КСМЗ, КСУЗ) (длина шкалы 600 мм, габаритные размеры 320 X 320 X 400 мм).

Скорость движения диаграммы записи в самопишущих приборах может изменяться в широких пределах, что обеспечивает возможность регистрации температурных процессов с различной скоростью протекаипя. В многоточечных приборах осуществляется дискретная запись по каждому нз каналов с указанием его номера. Регистрация показаний цифровых приборов осуществляется цифропечатающими, перфорирующими устройствами или может непосредствеино вводиться в вычислительные машины для централизованного управления технологическими процессами. Конструктивное исполнение автоматических мостов и потенциометров базируется на блочно-модульном принципе построения, обеспечивающем технологичность изготовления и удобство эксплуатации.

Промышленностью выпускаются также миниатюрные мосты и потенциометры специального конструктивного исполнения, предназначенные для эксплуатации в условиях повышенных климатических и механических воздействий. В металлургии используются автоматические показывающие и самопишущие мосты типа МФС, МФП и потенциометры ЭПС, ЭПП; иа транспорте - показывающие мосты КМ140 и потенциометры КП140. Внешний вид автоматических мостов и потенциометров приведен на рис. 14.1, а их основные технические характеристики - в табл. 14.2-14.10. Рекомендации по монтажу приборов на щитах и пультах управления даются в технической документации на приборы.

Милливольтметры, логометры, унифицирующие преобразователи и цифровые приборы вследствие особенностей их построения не имеют общего конструктивного вида. Они объединены по типам, определяемым измерительной схемой.

Многообразие моделей ВП обеспечивает возможность производить измерение температуры во всем диапазоне применения контактных термопреобразователей. При выборе ВП кроме необходимой точности, диапазона измеряемых температур, количества каналов, необходимости регистрации и регулирования следует особое внимание уделить возможности сохранять стабильность показаний ВП при воздействии эксплуатационных факторов.

14.2. Вторичные электрические приборы для работы в комплекте с термометром сопротивления

Особенности измерения сопротивления ТС. По конструктивным и экономическим соображениям сопротивление чувствительного элемента ТС относительно небольшое. При подключении его к схемам ВП с учетом пространственного рассредоточения ТС и ВП возникает необходимость уменьшения влияния сопротивлений линий связи на результат измерения. Различают двух-, трех- и четырехпроводные схемы соединения ТС с ВП. При двухпроводной схеме сопротивления ТС и проводов включены последовательно в одну из ветвей измерительной схемы. Если номинальное значение сопротивления проводов учтено при градуировке прибора, то погрешность из-за влияния изменений сопротивлений проводов определяется так:

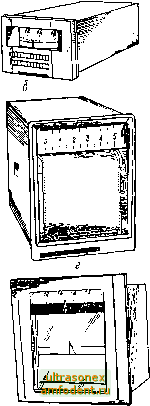

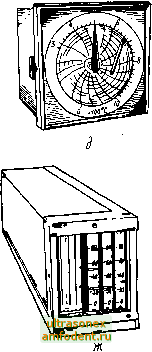

Рис; 14.1. Электронные автоматические мосты и потенциометры:

а ~ Kill; б - КВ1; в - КС1; е -КС2; а = КСЗ; е - КС4; ж - А543

:>ТС

калой и записью иа ленточную диаграмму

Потенциометр и мост А542 (А543)

Потенциометр КСП2 и мост КСМ2

Потенциометр КСП4 и мост КСМ4

1, 2 (3) 100 100

10, 20, 40, 60 180, 600, 1800

1; 2,5; 10 ±0,5

йо

20±5 5...60 0,1

1, 3, 6, 12 160 160

20, 40, 60, 120, 240, 600, 1200, 2400

2,5; 10 ±0,5

±1,0

20+5 5...50 0,1

220 В, 50 (60) Гц 220 В, 50 Гц 24 (пост, ток)

15(40)

0,2 ±1

0...100

30 1

±1(-М.5)

5...95

200 2,5+0,01

1, 3, 6, 12

250 250

20, 60, 240 720... 1800

2,5;10

+0,5(0,25) +0,5

20+5 5...50 0,1...0,25 220 В, 50 Гц 55 1

+0,5(+1,0) 2...98

. - 200

2,5+0,01

с круглой шкалой и записью на дисковую диаграмму

Потенциометр КСПЗ и мост КСМЗ

1 оборот за 24 ч

5; 10

+0,5 + 1,0

20+5 5...50 0,5

220 В, 50 Гц 40(60) 1

±2

10...100

200 2,5+0,01

80X160X590 240X320X482 400X400X367 320X320X380

10,5

Таблица 14.3. Технические характеристики автоматических мостов МФС, МФП, КМ140 и потенциометров ЭПС, ЭПП, КП140

Характеристика

МФС, ЭПС

МФП, ЭПП

КМ140, КП140

Основная погрешность, %

измерений

записи

Длина шкалы, мм

Ширина диаграммы, мм

Скорость продвижения диаграммы, мм/ч

Время прохождения стрелкой всей шкалы, с

Диапазон рабочих температур эксплуатации, °С

Относительная влажность при 35 С, %

Дополнительная погрешность на 10°С, %

Ускорение вибрации с частотой 8...80 Гц, м. с-

Ускорение ударов с частотой 40...80 в мин, м.с-2

Технический ресурс, ч Срок службы, лет Питание

Потребляемая мощность, В А

Габаритные размеры, мм

Масса, кг

0,5 1

100 .

10, 20, 40 60, 120

5,16

5...50 до 80 0,5

0,5 270

0,5 200

5,16

5...50 до 80 0,5

ЮООО 6

220 В, 50 Гц

ЮООО 6

220 В, 50 Гц 30

200X160X530 200X160X530 20 18

1...50

до 98

0,15 для мостов

0,35 для потенциометров

25 ООО 10

220 В, 50(60) Гц 15

140Х 140Х 405 10

Таблица 14.4. Пределы измерений автоматических потенциометров и мостов

ii П

Пределы измерений, °С

Пределы иамере-иий, С

5°

н а.

Пределы измерений, С

5 f- а.

Пределы измерений. С

-50...-t-50 -50...-)-l00 -50...4-150 -50...--200 0...100 0...150 0...200 0...300 0..,400 0...600 200,..600 200...800

0...400 0...600 0...800 0...900 0...1100 0...1300 200...600 200...1200 400...900 600. ..1100 700... 1300

ТСП ЮП

ТСП 50П

0...1300 0...1600 500...1300 1000...160О 1000...1800 300...1000

0...30О 0...400 0...500 0...650 300...650

-200...-70 -120...-1-30 -70...-(-180 0...150 0...200 0...300 0...400 0...500 200...500 50...100 50...150

-50...Н-0 -50...-(-50 -50...4-100 -25...4-25 0...25 0...50 0...150 0...180 Б0...100

Таблица 14.5. Приборы комплекса КС1 (КП1) для работы в комплекте с термопреобразователями сопротивления и термоэлектрическими преобразователями
