Бусинковый терморезистор диаметром 0,5 мм, покрытый глазурью, в спокойном воздухе имеет показатель тепловой инерции 0,3 с. Типичные конструкции термисторных ТС приведены на рис. 8.42-8.45.

Воспроизводимость ТС на базе терморезистора, состаренного в течение длительного времени, при измерении температуры в диапазоне -40...+ 180 °С составляет +0,2 К. В качестве защитной арматуры ТС применяются тонкостенные трубки из стекла и нержавеющей стали, обеспечивающие тепловой контакт с терморезистором.

Полупроводниковые сопротивления КМТ, СТ1 и ПТ изготовляются на основе полупроводниковых оксидов кобальта и марганца, ММТ и СТ2 - меди и марганца, СТЗ и МКМТ - меди, кобальта и марганца, СТ4 - никеля, кобальта и марганца; СТ5 - на основе титаната бария, легированного 0,1 % (по массе) Ge, СТ6- на основе легированных твердых рас-

творов в системе ВаТЮ., - BaSnOj, СТЮ - на основе системы BaSr - TiSiOs, легированной церием [1012].

Основные характеристики большинства технических типов ПС с отрицательным ТКС прямого подогрева, применяемых в качестве чувствительных элементов, приведены в табл. 8.7, а.условия их эксплуатации - в табл. 8.8. В ТС в основном применяются ПС следующих типов: ММТ-1, ММТ-4, КМТ-1, КМТ-4 и СТЗ-1 (см.-рис. 8.42).

Серийные полупроводниковые ТС не обладают высокой стабильностью характеристик. В процессе эксплуатации через (2...5) 10 ч большинство из них приобретает свойства, которые в дальнейшем изменяются мало. На рис. 8.46 показано изменение добавочного сопротивления, получаемого в процессе эксплуатации. Кривые построены по средним данным для партии в 10... 15 штук, Разброс индивидуальных характеристик в несколько

=0 , со,

17 Т* J5 1 1

ММТ-1, KMT-t,

to CTJ-!

to ! а

ММТ-4а и КМТ-иа

ММТ-йд Ц КМТ-45

12 П % 10 J)

тт-юа

I 2 5

СТг-26 и СТЗ-25

ММТ-6

КМТ-10

НМТ-11

ФР,5 СТЮ-1

Рис. 8.42. Конструктивное исполнение стержневы.ч ПС прямого подогрева, выпускаемых промышленностью

раз превышает показанные иа рис. 8.46. Технология искусственного старения, стабилизации и унификации свойств термисторных ТС пока еще не нашла в промышленности эффективных решений. Из стержневых транзисторных ТС наименьшим разбросом по параметрам отличаются СТЗ-1 и СТЗ-6,

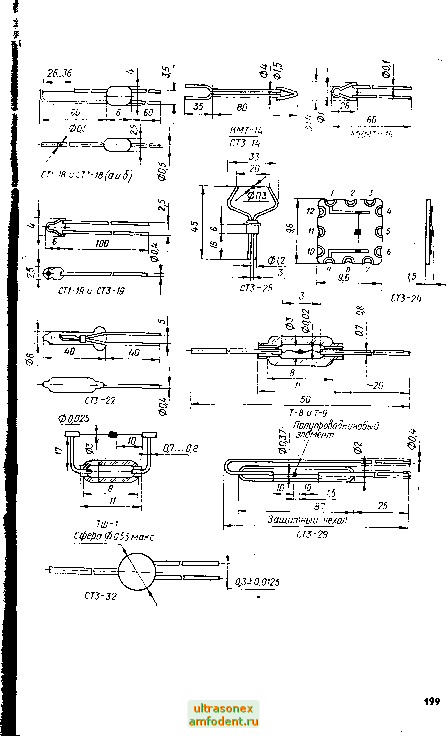

luuJ.t Конструктивное исполнение бусинковых ПС выпускаемых промышленностью

прямого подогрева,

СТЗ-23а

СТЗ-23d

Серебряные электроды CJ3-25

Серебряные \ электроды м] ПГ-) 1

ф1ф 15 (-=4

ПТ-2 пт-и , (для пти толщина ТР й мм]

пт-За

Металлические электроды СТ6-ЗБ

Металлические электроды СТБ-2Б

Металлические электрооы СТБ - 6Б

II , /5

Сильноточный TP

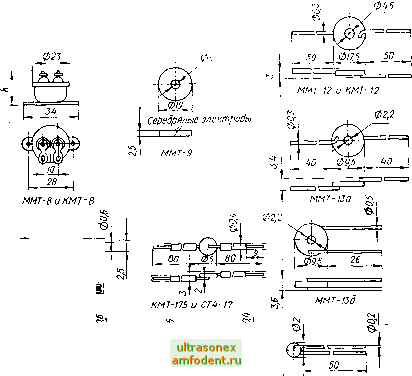

Рис. 8.44. Конструктивное исполнение дисковых, пластинчатых и трубчатых ПС прямого подогрева, выпускаемых промышленностью

Для контроля и регулирования температуры применяются бусин-ковые ПС (см. рис. 8.43). Кобальтомарганцевые бусинковые ПС, герметизированные в стекле, применяются в ТС для измерения температуры до 300 С. ПС типа СТ1-18 и СТЗ-18 приваривают к специальным траверсам для исключения возможности изменения номинальной статической характеристики при установке на объекте. ПС может быть отделено от траверсы. В этом случае соединение его с платиновыми проводаки оеушествляется приваркой контактных проводов или посредством специальных прово-дяших паст.

У ПС СТ1-19, СТЗ-19 и МКМТ-16 полупроводниковая бусинка герметизирована в миниатюрной капсуле. Миниатюрные бусинковые ПС типа МКМТ предназначены для измерения температуры живых организмов. На основе медно-кобальтомарганцевых оксидных полупроводников разработана серия полупроводниковых микросопротивлений ТС (типа !ИТ-54, МТ-5, МТ-57, МТ-58 и др.), предназначенных для измерения температуры ряда биологических объектов, в частности растений.

Температурная зависимость сопротивления терморезистора выражается уравнением R = Ае, где А к В - постоянные коэффициенты.

Серебряные электроды Середочные электроды т-г -5

\CT1-2, СТ7-1, СТб-Б СТБ-иг, СТ11-1Б

KMT-tia

СТБ-5Б

CTH7, СТЗЧ7, CT5-1 CTB-IAU СТБ-1Б -

Рис. 8.45. Конструктивное исполнение дисковых ПС прямого подогрева, выпускаемых промышленностью

Экспоненциальный характер этой зависимости затрудняет использование термисторных ТС в широком температурном диапазоне. ТС, предназначенные для комнатной температуры, непригодны для измерений при-100 °С или при 200 °С. Подбор ТС для измерений на требуемом уровне температур производят по значению коэффициента В: для измерений в диапазоне от гелиевых до водородных температур В = 50... 100 К; от водородных
