Азорские острова) или где существуют материковые рифтовые хребты (восточная часть Африки).

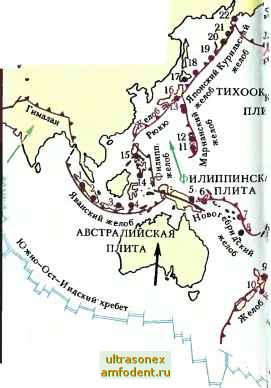

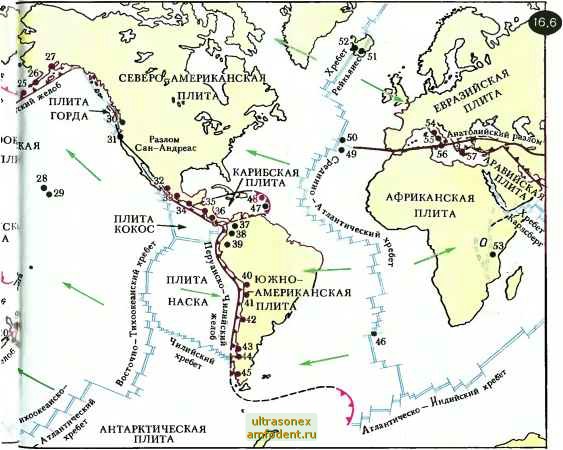

Все это можно видеть на рисунке 16.6. Синими линиями на рисунке выделены центральные части рифтовых хребтов, а красными- желоба. Приведены названия отдельных плит, рифтовых хребтов, желобов, а также некоторых вулканов.

Обратим внимание читателя на стрелки, изображенные зеленым цветом на рисунке 16.6. Они указывают направления, в которых перемещаются литосферные плиты. Перемещаются плиты? Разве они не неподвижны? - может удивиться читатель. Да, они в самом деле перемещаются, хотя, конечно, чрезвычайно медленно (перемещения плит надо рассматривать в масштабах геологического времени). Чтобы представить себе, как совершается такое перемещение, обратимся к рисунку 16.7, на котором схематически изображена одна из плит. Вследствие подводной вулканической деятельности вдоль рифтового хребта АА происходит постепенное наращивание рассматриваемой плиты у ее левой границы. Наращивание обусловлено поступлением магмы из верхних областей астеносферы. В результате плита будет понемногу расширяться и, как следствие, отодвигаться вправо- ведь она упирается левым боком в другую плиту, которая, кстати говоря, тоже наращивается. Справа от нашей плиты находится материк. По мере перемещения ее правый край будет все более проникать под материковую плиту (будет как бы подниматься ею). В этом месте - вдоль зоны суб-дукции ВВ - происходят многочисленные разломы и разрывы

нашей плиты, а край материковой плиты образует горные складки.

Мы видим, таким образом, что вулканизм и землетрясения органически связаны друг с другом. Вулканизм рифтовых хребтов обусловливает перемещение лито-сферных плит, а это перемещение, естественно, приводит к землетрясениям, которые, в свою очередь, создают новые трещины и разломы в плитах, способствующие усилению вулканической деятельности.

Энергия движения плит, равно как и энергия землетрясений и

ЕВРАЗИЙСКАЯ ПЛИТА

800 км

вулканических процессов, черпается, очевидно, из гигантских запасов тепловой энергии земных глубин.

Вулканы. В настоящее время на Земле имеется более 400 действующих вулканов. В СССР действующие вулканы находятся на Камчатке и Курильских островах (50 вулканов).

Различают вулканы центрального и линейного типа. У линейных вулканов магма поднимается к поверхности по трещинам. Тако-

вы, как правило, подводные вулканы океанических рифтовых хребтов. На суше ярким примером линейных вулканов служат вулканы Исландии (например, трещина Лаки).

У вулкана центрального типа роль выводного канала для магмы выполняет не система трещин, а жерло - своеобразная труба, ведущая от подземного магматического очага к поверхности. Отметим три разновидности центральных вулканов: стратовулкан, стра-товулкан с кальдерой, щитовой вулкан.

Вертикальный разрез страто-вулкана показан на рисунке 16.8,а. Это гора конусообразной формы, состоящая из множества слоев застывшей лавы и относительно рыхлых вулканических выбросов (пепла и камней). Слои накапливались в течение длительного времени в результате извержений вулкана. При каждом извержении застывали потоки лавы, стекавшей по склонам вулкана; на потоках лавы оседал слой пепла и камней различных обломков. Повторялись извержения - и постепенно нарастала гора, напоминающая по своей внутренней структуре слоеный пирог. Отсюда и название - стра-товулкан, ведь латинское слово strata означает слой . Сквозь все эти слои снизу доверху проходит жерло стратовулкана. Внизу оно соединяется с магматическим очагом, а вверху заканчивается кратером - характерной впадиной на вершине вулканической горы. Такая структура стратовулкана может рассматриваться как идеальная. В действительности же при извержении вулканов часто.

наряду с главным кратером, начинают действовать несколько побочных кратеров, а также гре-щины, раскрывающиеся на склоне вулкана (рис. 16.8,6). Заметим, что на дне кратера можно наблюдать не одно, а несколько жерл - одно главное и несколько побочных.

Знаменитая Фудзияма - идеальный пример стратовулкана; правда, этот вулкан не действует вот уже почти триста лет. В качестве примера действующего стратовулкана укажем вулкан Ключевская сопка. Это самый высокий вулкан на Камчатке; его высота составляет 4900 м. Он относится к числу наиболее активных вулканов. Циклы извержений Ключевской сопки могут длиться до 2...3 лет и повторяться каждые 7... 10 лет. Из главного кратера вулкана даже в периоды затишья непрерывно выделяются водяные пары и различные газы (хлористый водород, азот, пары серы и др.). На восточном склоне вулкана имеется несколько побочных кратеров, расположенных по прямой, что указывает на сущест-
