Bbixad ВЧ

----C6,

.3 HH ll <h.GTV4-

R6 R5

К MoSy-пято-

Выход ВЧ

RB C5

V3 -I

l-CB

3 t 3

(1 T

Кмаду-

пято-

Выход НЧ

у5

3. Б

\R6 V\R3

R2 RI

Рис. 10

Рис. 11

Заметим, что в этом узле вместо интегральной пары транзисторов можно использовать и отдельные транзисторы.

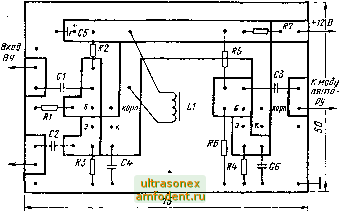

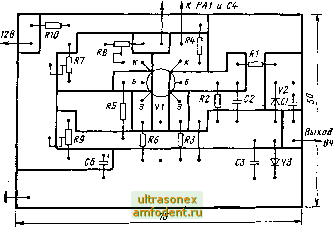

Все узлы (модули) прибора для налаживания УКВ ЧМ приемников выполнены на печатных платах. Расположение печатных проводников и размещение деталей на этих платах показано на рис. 10-16 (рис. 10 - ВЧ генератор на диапазон 65 -108 МГц, рис.. 11 - ВЧ генератор для проверки* трактов ПЧ приемников, рис. 12 -генераторы звуковой частоты, рис. 13 - амплитудный модулятор ВЧ сигнала, рис. 14 - декадный аттенюатор выходного напряжения, рис. 15 - кварцевый калибратор, рис. 16 - высокочастотный милливольтметр). Плат (рис. 12) следует изготовить две (одну для генератора на частоту 400 Гц, другую - для генератора на частоту 1 кГц). Платы ВЧ генераторов помещают в экраны. Особенно тщательной экранировки требует выходной делитель напряжения: если она будет недостаточной, то

Выход ВЧ

Рис. 13

Вход

R10 t\RJl R12

Выход

Выход

Рис. 15

Рис. 16

возможно прохождение сигнала на выход прибора, минуя этот делитель. В этом случае нельзя будет устанавливать малые уровни выходного напряжения с требуемой точностью. Высокочастотные узлы следует соединять между собой коаксиальным кабелем.

Конструкция прибора может быть достаточно произвольной. Следует лишь обратить особое внимание на конструкцию конденсатора переменной емкости и его крепление. От этого во многом будет зависеть стабильность частоты соответствующего генератора.

Примечание. Характерной особенностью ВЧ генераторов, использованных в приборе для налаживания УКВ ЧМ приемников, является то, что транзисторы периодически входят в насыщение. Подобный режим, как известно, заметно ухудшает их частотные характежстики. Устойчивую работу генератора удается обеспечить лишь
