R12 протекает ток, открывающий диоды и тем самым соединяющий оба входа УЗЧ с выходом усилителя А1. При наличии поднесущей транзисторы V2 и V3 открываются и напряжение на коллекторе V3 падает почти до нуля. Диоды полярного детектора V4V5 оказываются без смещения и обычным образом детектируют стереосигнал. Недостаток автоматического переключателя состоит в несколько повьппенном уровне щума при приеме монопрограмм. Дополнительный шум создают усилитель А1 и открытые транзистор V3 и диоды V4, V5.

При налаживании собранного стерео декодера, установив движки подстроечных резисторов R6 а R8 положшие максимального сопротивления и включив питание, проверяют напряжение на выходе операционного усилителя (вывод 5 микросхемы А1). Оно должно быть равно половине напряжения питания. Далее, подключив к этому же выводу микросхемы осциллограф, убеждаются в отсутствии самовозбуждения усилителя при изменении сопротивления резистора R8. Если самовозбуждение возникает, его устраняют подбором элементов корректирующей цепочки R5C3. Найдя в эфире стереопередачу, настраивают контур L1C4C5 по максимуму напряжения поднесущей на выходе усилителя А1 (контролируется осциллографом). После этого уменьшают сопротивление резистора R6 т такого значения, при котором расстройка контура или замыкание выводов катушки накоротко снижает уровень поднесущей ровно в 5 раз, и еще раз подстраивают контур в резонанс. Следует заметить, что при чрезмерном уменьшшии сопротивления резистора R6 подъем поднесущей становится очень большим, а усилитель может перейти в режим самовозбуждения. Подстроеадым резистором R8 устанавливают такое общее усиление, чтобы амплитуда восстановленной поднесущей на выходе усилителя составляла 1...1,5 В. Затем, прослушивая стереопередачу, подбирают элементы компенсирующей цепочки R10C8 по максимальному разделению стереоканалов. Кроме указанных на схеме, достаточно испробовать цепочки 3,6 кОм и 0,02 мкФ, 6,8 кОм и 0,01 мкФ, 15 кОм и 4700 пФ. В заключение подбирают емкость конденсатора СР, добиваясь четкой работы индикатора стереосигнала, и автоматического переключателя Моно-Стерео , если он использован.

УДК 621.317.7

ПРИБОР ДЛЯ НАЛАЖИВАНИЯ УКВ ЧМ ПРИЕМНИКОВ

И. СВОБОДА (ЧССР)

Структурная схема прибора для налаживания УКВ ЧМ приемников приведена на рис. 1. Прибор состоит из пяти генераторов (1-5), амплитудного модулятора б, выходного аттенюатора 7 и высокочастотного милливольтметра 8. Высокочастотный генератор 1 перекрывает участок 65... 108 МГц и предназначен для проверки радиочастотного тракта приемника. Высокочастотный генератор 2 вырабатывает сигналы на фиксированных частотах 10,7; 6,5 или 5,5 МГц. С его помощью налаживают тракт промежуточной частоты. Высокочастотный генератор 5 представляет собой кварцевый калибратор. Его используют для окончательной градуировки шкалы приемника. Генераторы 1 а 2 можно модулировать как по частоте, так и по амплитуде. Поскольку частотная модуляция осуществляется непосредственно в генерато-

2 Зак. 240



>-в-

51 г

с 1МК

>-ен[-г

Ж1 к

-е-<

R3 500

Рис. 1

pax, a для амплитудной модуляции имеется отдельное устройство, прибор позволяет использовать оба вида модуляции одновременно. Модулирующий сигнал подают либо от встроенных генераторов звуковых частот 3 w.4 (их рабочие частоты соответственно 400 Гц и 2 кГц), либо от внешнего источника через разъем XI. На него, в частности, можно подать пилообразное напряжение от генератора развертки осциллографа, что позволяет наблюдать амплитудно-частотные характеристики трактов радио- и промежуточной частоты. Внешний источник модулирующего сигнала должен обеспечивать напряжение 1 В на нагрузке 10 кОм. При этом глубина модуляции AM сигнала будет 80%, а девиация ЧМ сигнала не менее 250 кГц на самой низкой рабочей частоте (5,5 МГц).

Выходное напряжение генераторов можно регулировать плавно (переменным резистором R3) и скачками по 20 дБ (аттенюатором 7) в пределах от 10 мкВ до 100 мВ. Оно контролируется высокочастотным милливольтметром (S) с верхним пределом измерения 100 мВ. Его основная погрешность не превышает 5 %. Выходное сопротивление генератора 75 Ом. Налаживаемую аппаратуру подключают к разъему Х2.

Кварцевый калибратор 5 обеспечивает сетку частот от 1 до 108 МГц при амплитуде сигнала не мшее 10 мкВ на нагрузке 75 Ом. Этот генератор имеет отдельный выход на разъем ХЗ.

Выбор источника модулирующего сигнала осуществляют переключателем S1, а выбор ВЧ генератора (1 или 2) - переключателем S2. Здесь следует заметить, что именно применение двух независимых генераторовпозволило получить относительно высокую стабильность частоты - 0,1 % после 20 мин прогрева. Это позволило от казаться от ВЧ переключателя диапазонов, хотя и несколько увеличило число используемых в приборе элементов. Достать такой переключатель требуемого качества (например, карусельного типа) трудно, а изготовить его в любительских условиях практически невозможно.

Для питания прибора необходимы два источника стабилизированного напряжения (+12 и+5 В). 34



Рис. 2

Выход ВЧ

Два высокочастотных генератора собраны по -j-1-1-+£/ ,

схеме [l] с электронной связью (рис. 2). К ее достоинствам относятся устойчивая работав широком диапазоне отношений LlC, отсутствие отвода у катушки и возможность подключить к

общему проводу как один из ее выводов, так и з*:--j-

один из выводов переменного конденсатора. Еще одно достоинство этого генератора - относительно высокое постоянство амплитуды выходного сигнала при различных воздействиях. Это обусловлено ограничением ВЧ напряжения на переходах база-коллектор транзисторов генератора. Если эти транзисторы кремниевые, то оно будет примерно 800 мВ. Для уменьшения амплитуды гармонических составляющих в выходном сигнале генератора между ним и нагрузкой необходимо вводить развязывающие каскады (например, повторители). Недостатком генератора, выполненного по схеме рис. 2, является заметное влияние напряжения источника питания на частоту генерируемого сигнала особенно при работе на УКВ, когда общая емкость колебательного контура обычно составляет несколько десятков пикофарад. Иными словами, он требует применения хорошо стабилизированного источника питания.

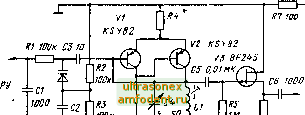

Принципиальная схема генератора высокой частоты, перекрывающего участок 65...108 МГц, приведена на рис. 3. Собственно генератор собран на транзисторах

0,022MHJ


К моду пято-

V* КВЮЗБ

Выход ВЧ Кб 1к

Рис. 3

и LZ L3


кма-дупя-тору

0 -г

И* КВЮЗО VI KFf25

VZ KFIZS
