Vf9-V21

дг2бд

CZ0,C2i 2000,0By ,

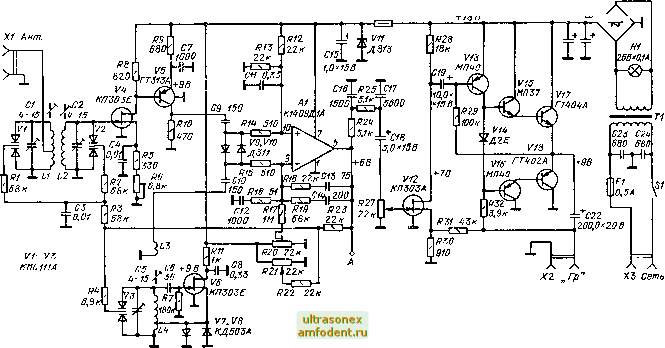

Рис.2



предусмотрен регулятор усиления - подстроечкый резистор R6, даюший возможность уме1!ьшить чувствительность приемника при установке его в месте с высокой напряженностью поля УКВ станций. Это позволяет подобрать оптимальную полосу удержания. При увеличении сопротивления резистора R6 увеличивается смещение на затворе транзистора V4, что приводит к его закрыванию. Уменьшение тока стока, в свою очередь, уменьшает падение напряжения на резисторе нагрузки R8 и смещение на базе транзистора V5, отчего последний также закрывается. Усиление УРЧ при малых токах стока и коллектора транзисторов резко падает.

Усиленное напряжшие сетнала снимается с резистора нагрузки второго каскада УРЧ R10 и поступает на смеситель, выполненный на встречно-параллельных германиевых диодах V9, V10. Германиевые диоды бьши выбраны потому, что они требуют меньшего напряжшия гетеродина по сравнению с кремниевыми, что уменьшает влияние продетектированного напряжшия гетеродина на балансировку усилителя постояИного тока при неидштичных диодах. На другой вход смесителя через конденсатор СЮ подается напряжшие гетеродина, снимаемое с катушки связи L3. Диоды смесителя в данной схеме соединены по постоянному току только со входами операционного усилителя А1, служащего усилителем постоянного тока и звуковых частот. Такое решение заметно умшьшает разбалансировку усилителя при перестройке гетеродина по диапазону или при изменениях его высокочастотного напряжения, подаваемого на смеситель. Кроме того, из-за отсутствия на входе смесителя контура, настроенного на частоту сигнала, уменьшается влияние второй гармоники гетеродина на точность балансировки.

Принцип работы смесителя на встречно-параллельных диодах состоит в следующем. Напряжение гетеродина на диодах подбирается таким (около 0,2 В) , чтобы диоды отпирались лишь на пиках положительной (один диод) и отрицательной (другой диод) полуволн этого напряжшия. При переходе гетеродинного напряжения Через нуль оба диода закрыты. Таким образом, цепь встречно-параллельных диодов замыкается дважды за период гетеродинного напряжения, обеспечивая преобразование частоты как бы на второй гармонике гетеродина. Однако в действительности токов с частотой второй гармоники гетеродина, равной частоте сигнала, в смесителе не возникает. Встречно-параллельные диоды имеют симметричную ВАХ, близкую по форме к кубической параболе. Поэтому они не детектируют тш напряжение сигнала, ни напряжение гетеродина, что крайне важно для повышения чувствительности и помехоустойчивости приемника прямого преобразования.

Гетеродин приемника выполнен на полевом транзисторе V6 по схеме индуктивной трехточки. Исток транзистора Ьрисоединен к отводу катушки контура гетеродина L4, образуя, таким образом, цепь обратной связи. Сам же контур включен в цепь затвора транзистора. Гетеродин перестраивается в диапазоне частот 32,9 ... 36,5 МГц при изменении напряжшия смещения варикатшой матрицы V3. Это соответствует перестройке приемника в диапазоне частот сигнала 65,8. . .73 МГц. Для стабилизации амплитуды колебаний гетеродина служат кремниевые диоды V7, V8, подключенные встречно-параллельно к отводу контурной катушки гетеродина L4. Они симметрично ограничивают сигнал на уровне около 0,5 В. Хотя для стабилизации амплитуды достаточно одного диода, но из-за его несимметричной характеристики повышается содержанке второй гармоники в выходном сигнале гетеродина, что ухудшает работу смесителя. Встречно-параллельные ограничивающие диоды второй гармоники не генерируют, а третья и другие нечетные гармоники на работу смесителя влияют слабо.

Напряжшие постоянного тока и звуковых частот, выделяемое на диодах смесителя, усиливается операционным усилителем А1 типа К140УД1А. Резисторный



делитель R12R13 служит для установки режима усилителя по постоянному току. Дополнительно положение рабочей точки регулируется подстроечным резистором R20, в небольших пределах изменяющим напряжение на инвертирующем входе. Пределы регулировки зависят от сопротивления резистора i?i 7. Поскольку в приемнике примшено однополярное питание, точной установке нуля операционного усилителя соответствует напряжение на его выходе, равное половине напряжения питания (+6 В).

Фильтр петли ФАПЧ в данной конструкции объединен с цепями коррекции операционного усилителя. Высокочастотная цепочка R16C12 включена параллельно инвертирующему входу (неинвертирующий вход по перемшному току заземлен конденсатором большой емкости СП). Эта цепочка, создает завал частот от примерно 100 кГц до 3 МГц с крутизной 6 дБ на октаву, ослабляя сигналы биший от соседних по частоте станций и тем самым повышая селективность приемника. Более высокие частоты биений уже не пропускаются самим усилителем. Основные низкочастотные элемшты коррекции R18C13 и R19C14 включшы в цепь обратной связи усилителя, создавая спад в сторону высоких частот с крутизной несколько менее 6 дБ на октаву. Фазовый сдвиг усиливаемого сигнала при этом оказывается менее 90°, что и обеспечивает устойчивую работу системы ФАПЧ в достаточно большом диапазоне входных сигналов. В то же время коэффицишт усиления для сигналов постоянного тока и низких звуковых частот оказывается больше, чем для высоких. Вследствие этого полоса удержания получается больше полосы захвата, обеспечивая стабильность режима захвата после настройки на станцию. Глубокая обратная связь по частоте способствует уменьшению нелинейных искажений при демодуляции ЧМ сигнала.

Усиленное напряжшие постоянного тока и звуковых частот с выхода усилителя А1 подается через резистор R23 на варикапные матрицы V1-V3, регулируя частоту настройки гетеродинного и входных контуров. Для перестройки прием-1Шка по диайазону на те же матрицы через резистор R22 поступает изменяемое вручную постоянное напряжшие с потенциометра настройки R21. Контуры УРЧ ввиду их достатовдо широкой (несколько сотен килогерц) полосы пропускания требуется только перестраивать по диапазону, а отслеживать частотную модуляцию сигнала они не должны. Поэтому управляющее напряжение на варикапные матрицы входных контуров подается через развязывающую цепь R3C3, отфильтровывающую звуковые частоты. На выходе системы ФАПЧ установлены цепочки фильтрации ультразвуковых частот R24C16 и коррекции предыскажений R25C17. Проде-тектированный и отфильтрованный звуковой сигнал через регулятор громкости R27 подается на УЗЧ приемника.

Входной каскад УЗЧ собран на полевом транзисторе V12. Благодаря высокому входному сопротивлению он не шунтирует выход операционного усилителя и регулятор громкости. Предоконечный каскад выполнен на биполярном транзисторе V13, а выходной собран по схеме составного двухтактного эмиттерного повторителя на транзисторах разного типа проводимости V15-V18. Усилитель звуковой частоты нагружен на громкоговоритель или акустическую систему с сопротивлением Постоянному току 4. . .8 Ом и номинальной мощностью 4 Вт. Для уменьшения нелинейных искажений в предоконечном каскаде применена вольтодобавка - резистор нагрузки R32 присоединен не к общему проводу, а к выходу усилителя. Той же цели служит и резистор R31 отрицательной обратной связи, охватывающей весь усилитель. Диод V14, открытый коллекторным током транзистора V13 предоконеч-ного каскада, создает на базах транзисторов выходного каскада небольшое начальное смещшие и стабилизирует режим этих транзисторов при изменениях окружающей температуры.
