Схема узла 3 приведена на рис. 6, его плата - на рис. 7. УПЧ приемника собран по каскодной схеме (заземленный исток - заземленная база) на транзисторах 3V10, 3V11.

Диоды 3V3-3V6 образуют балансный детектор (при передаче - модулятор), опорное напряжение с частотой 500 кГц на который подается от генератора, собранного на транзисторе 3V2. Частота 500 кГц стабилизирована кварцевым резонатором Z1, установленным вне узла 3 (см. рис 1).

Генератор частоты 501 кГц собран на транзисторе 3V1. Усилитель сигнала DSB - на транзисторе 5F7, коллектор которого соединен с электромеханическим фильтром через диод 5FiS, запирающийся при приеме.

Схема узла 4 приведена на рис. 8, его плата - на рис. 9. Микрофонный усилитель собран на транзисторах 4V3, 4V2, 4VI. Вход этого усилителя защищен от сигналов радиочастоты, которые могут навестись на микрофон фильтром 4Сб, 4R11, 4С5

Усилитель звуковой частоты приемника собран на транзисторах 4V4-4V7. Первый каскад этого усилителя через эмиттерный повторитель на транзисторе 4V5 может быть охвачен частотно-зависимой обратной связью с помощью двойного Т-моста.

3cim \1

3R7n

$22н

2kV.


г 3

0,01 - 3C9

II !

1000

к, 1000

jHTjizB

11...


AlOii

-T3C10 3R13 3C12 I 3Cl3~f

WOO 10 ЗУ911Д18

3C16 КП3036

КТЗПБ 3V10

1000 3R15

ЗИП 150K

3V11 Wo

3R17U

bRie 30K \

3C19

Рис 6

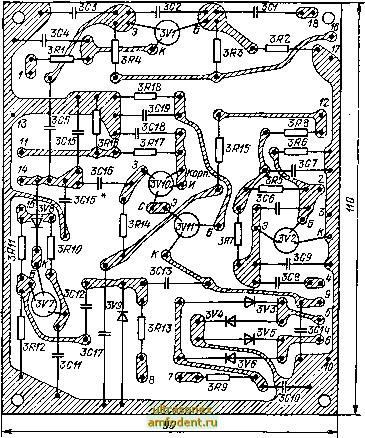

Рис. 7

Конструкция трансивера показана на рис. 10. Трансивер собран на шасси высотой 28 мм, к которому привинчены передняя и задняя панели. Между шасси и передней панелыо оставлен зазор 30 мм. Все переключатели в трансивере - галетные одноплатные. Лучше применить переключатели с керамическими платами.

Конденсаторы переменной емкости - сдвоенные от радиовещательных приемников, с воздушным диэлектриком; С1 изолируется от корпуса установкой его иа текстолитовой плате и изолирующей насадкой на оси. Конденсатор С8 перестраивается с помощью вереньера, состоящего из диска диаметром 70 мм снанесегшой на его торце шкалой частот, и оси ручки настройки, связанных нейлоновым тросиком, натяжение которого обеспечивает пружина, размещенная в диске. Ось ручки настройки диаметром 6 мм в месте, где наматывается тросик, имеет сужение до 5 мм.

Транзистор V4 и диоды VI, V2 крепятся к шасси без изоляции, а стабилитрон V3 - через изолирующую шайбу. Изолируются шайбами от шасси и электрические конденсаторы С5, Сб.

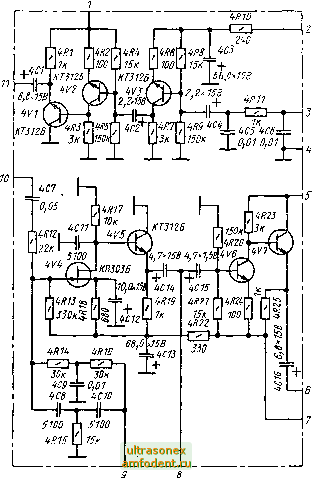

Рис.8

Катушки индуктивности трансивера - самодельные: L1 намотана на пластмассовом каркасе диаметром 28 мм проводом ПЭВ-2 0,55, состоит из 10 секций по 5,5 витка в каждой, общая длина рамотки 32 мм; 1Ы намотана на пластмассовом каркасе диаметром 9 мм проводом ПЭВ-2 0,35 в один слой виток к витку и содержит 60 витков.

Так как L6 и L7 - катушки генераторов с параметрической стабилизацией частоты, то должны быть приняты особые меры по сохранению их индуктивностей постоянными при эксплуатации трансивера - в частности, при изменении окружающей температуры. Желательно их намотать на каркасах из радиокерамики, можно применить пластмассовые каркасы из АГ-4, в крайнем случае - полистирол, оргстекло. А вот фторопласт для каркасов этих катушек непригоден, так как имеет очень большой
