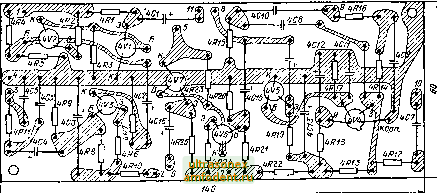

Рис. 9

температурный коэффициент расширения. Обе эти катушки намотаны на каркасах диаметром 16 мм: L6 - проводом ПЭВ-2 0,35, содержит 45 витков при длине намотки 18 мм; L7 - ПЭВ-2 0,23, число витков 82, длина намотки - 20 мм.

Катушки L2-L5 и L8, L9 выполнены на магнитопроводах СБ-12а; L3 и L4 содержат по 25 витков проводом ПЭШО 0,31, таким же проводом намотаны и катушки связи (L2 - 4 витка, L5 - 3 витка); L8 и L9 намотаны проводом ПЭВ-2 0,1 и содержат соответственно 150 и 30 витков. Все катушки в магнитопроводах СБ-12а помещены в алюминиевые экраны диаметром 20 и высотой 25 мм.

Уэел 1

о о о

о о о о о о о о

Ч t

Узел 2

/ в

Узел 3

Рис. 10 (верх)



, ОшН-Очс!);

CW SSB RX ТХ ЧАСТОТА I 1 Ж --- УСИЛЕНИЕ КОНТУР

Л/ 1



1 шш

Рис. 10 (низ)

Налаживание трансивера следует начать с проверки источника питания. На выходе выпрямителя при отключенных нагрузках должно быть напряжение 36 В, а при подключении к нему резистора сопротивления 150 Ом - это напряжение не должно быть меньше 32 В. Стабилизированное напряжение, снимаемое с К? -14 ... -16 В (зависит от экземпляра стабилитрона), и при подключении резистора сопротивлением 150 Ом не должно уменьшаться более чем на 0,5 В.

Проверенный источник питания соединяют с остальной схемой трансивера, после чего следует проверить режимы транзисторов по постоянному току. Для исключения влияния ВЧ напряжений радиочастоты на результаты этой проверки, L6 и L7 от узлов трансивера отключают, а Z1 из держателя вьшимают, так что все генераторы не работают. Результаты измерения вольтметром с сопротивлением не менее 100 кОм должны быть близкими к приведенным в таблице.



Таблица

Транзистор

Прием

Передача

Примечание

Э(И)

Б(3)

К (С)

Э(И)

Б(3)

К (С)

-31,2

2 VI

-11,5

-13,9

-14,5

-14,5

-7,4

-7,4

-7,4

-6,8

-7,4

-6,8

-8,4

-7,8

CW, ключ

нажат

-8,7

-8,7

-14,6

3V10

-14,8

Усиление

максимально

3V11

-5,4

То же

4 VI

-4,4

-4,4

-14,8

-14,2

-4,4

-14,8

-14,2

-4,4

-14,2

-13,6

-5,5

-14,2

-13,6

-5,5

-13,3

-7,5

-13,3

-7,5

-8,1

-7,5

-8,1

-7,5

-14,8

-14,2

-14,4

-7,7

Включают генераторы и устанавливают их частоты.

Частоты ГПД устанавливают подстроечным конденсатором его контура, а при необходимости и уточнением величины конденсаторов 2С15 (перекрытие диапазона) и 2С19 (общее смещение частот); частоту генератора 501 кГц - конденсаторами С12, С13. Частоту опорного генератора устанавливают равной 500 кГц (с точностью ±50 Гц) подбором емкости конденсатора С2, а при невозможности получить требуемый результат этим путем - заменой Z1.

При прогреве трансивера уход частот генераторов с параметрической стабилизацией частоты не должен превышать 100 Гц. Это достигается подбором контурных конденсаторов с соответствующими температурными коэффициентами. Хорошие результаты следует ожидать при использовании керамических конденсаторов с группами ТКЕ М75 или М47, можно попробовать применить здесь и слюдяные конденсаторы групп Г или В. Напряжение радиочастоты на эмиттере 2V5 должно быть 1 ... 1,2 В, иа эмиттерах 3V1 и 3V2 - 0,8 ... 1 В. Усилители звуковой частоты и микрофонный должны при подаче на их входы напряжений 5 мВ обеспечивать выходные напряжения 0,5 В.

В режиме CW частотная характеристика УЗЧ приемника должна иметь подьем на частоте 1 кГц с ослаблением сигнала на выходе не менее чем в два раза на частотах 0,7 и 1,7 кГц. При работе на передачу CW при нажатом ключе необходимо добиться максимума напряжения радиочастоты на вьшоде 5 узла 2 подбором емкостей конденсаторов ЗС15 и 2С11. После достижения максимума это напряжение подбором ЗС5 устанавливают равным 0,2 ... 0,3 В.
