За основу шумоподавителя автором принята схема компшщерного шумоподави-теля Dolby В [1, 2]. Его достоинства известны - малые нелинейные иска:кения, хорошие динамические характеристики, мягкое срабатывание, при котором переходные процессы на слух практически незаметны. Основные схемные решения шумоподавителя тщательно отработаны, проверены многолетней практикой. Однако в основном (компандерном) режиме этот шумоподавитель использовать не всегда удобно из-за необходимости очень точно вьщерживать заданный уровень сигнала при записи и воспроизведении [6], затруднений при обмене фонограммами (даже если они записаны по системе Dolby В). Попытки использовать шумоподавитель Dolby В только при воспроизведении (в качестве динамического фильтра), как это рекомендуют некоторые авторы, обречены на неудачу из-за недопустимо больших искажений тембра звучания. Порог срабатывания системы Dolby В в режиме экспандирования составляет примерно -15 дБ, следовательно, все высокочастотные составляющие сигнала, лежащие ниже этого уровня, будут ослаблены. А так как нижняя граничная частота ослабления в зависимости от уровня сигнала лежит в интервале 0,8 ... 2 кГц, звучание становится настолько неестественным, что от такого использования шумоподавителя Dolby В приходится отказаться. Однако на основе системы Dolby В можно создать неплохой динамический фильтр, для чего достаточно понизить порог срабатывания до значений, характерных для динамических фильтров. Такой динамический фильтр прост по конструкции, не содержит дефицитных радиодеталей, хорошо воспроизводится при повторении. Для достижения максимального эффекта относительный уровень шумов тракта воспроизведения магнитофона не должен превышать -44 . . . -48 дБ, а коэффициент гармоник на низших и средних частотах 1 .. .2%.

Таким образом кассетный стереомагнитофон-приставка должен обеспечивать полосу пропускания 12 ... 14 кГц при коэффициенте гармоник не более 1 . . .2% на низких и средних частотах и относительном уровне шума не хуже -44 . . .-48 дБ (невзвешенное значение).

Структурная схема промышленного кассетного стереомагнитофона-приставки среднего класса состоит, как правило, из следующих узлов:

универсального усилителя;

Генератора стирания и подмагничивания;

индикатора;

шумоподавителя;

контрольного УЗЧ;

вспомогательных устройств (АРУЗ, автостоп и т. п.).

Аналогичная структура может быть принята за основу и любительской конструкции. Универсальный усилитель при этом целесообразно разделить на два самостоятельных узла: усилитель воспроизведения и усилитель записи. Некоторое увеличение числа элементов окупается существенным упрощением коммутации: оказывается достаточным переключать только цепи магнитной головки и питание. Устройство управления двигателем и автостоп применены готовые, от стереомагнитофона Весна-201 . Разумеется, можно использовать и другие устройства управления двигателем, имеющиеся в наличии. Практика эксплуатации кассетных стереомагнитофонов показала, что при высококачественной звукозаписи устройства АРУЗ малоэффективны, а зачастую просто нежелательны. В то же время оказалось целесообразным снабдить магнитофон своеобразным реле времени, подключающим линейный выход и усилитель мощности после окончания переходных процессов. Для прослушивания записей через стереотеле-фоны можно использовать усилитель моцдаости (двухканальный), но наилучшие результаты можно получить, применив специальный усилитель для стереотелефонов, в который можно ввести цепи коррекции, учитьтающие особенности АЧХ стереотелефо-

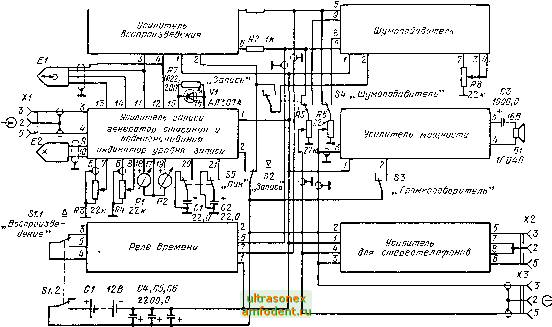

нов. с учетом этого структурная схема стереомагнитофона-приставки приобретает вид, изображенный на рис. 1, и включает в себя шесть блоков-модулей:

1. Усилитель воспроизведения (УВ).

2. Усилитель записи, генератор стирания и подмагничивания, индикатор уровня записи (УЗГИ).

3. Шумоподавитель (Ш).

4. Усилитель мопдюсти (УМ).

5. Усилитель для стереотелефонов (УТ).

6. Реле времени (РВ) .

Устройство управлепия двигателем и автостоп на рис. 1 не показаны.

Сдвоенный микропереключатель S1 Воспроизведение управляет работой реле времени (секция S1.1) и включает батарею G1 (или другой источник питания). Микропереключатель S2 Запись в режиме записи переключает напряжение питания с усилителя воспроизведения на усилитель записи. Кнопочный переключатель S3 Громкоговоритель предназначен для включения контрольного усилителя мощности. С помощью кнопочного переключателя S4 Шумоподавитель про}13водится включение этого узла, а также коммутация регуляторов громкости R5 и R6 и цепей линейного выхода (разъем ХЗ). Переключатель S5 предназначен для изменения режима работы стрелочного индикатора уровня записи Р1 и Р2. Переменные резисторы R3 ъ R4 - регуляторы уровня записи. Входной сигнал в режиме записи подается на гнездо XI, гнездо Х2 служит для подключения стереотелефонов, ХЗ - линейный выход. Переменный резистор R8 служит для оперативной регулировки порога срабатывания шумоподавителя. Конденсаторы С4-С6 - фильтровые. Светодиод VI красного цвета индицирует включение режима записи.

Усилитель воспроизведения (рис. 2) предназначен для усиления и коррекции сигнала в режиме воспроизведения фонограммы. Он выполнен на сдвоенном малошу-мящем усилителе типа К548УН1А, специально предназначенном для работы в тракте воспроизведения высококачественной аппаратуры. Нумерация выводов второго канала дана в скобках. Уровень шума этого усилителя несколько хуже, чем у лучших усилителей, выполненных на дискретных транзисторах, однако он значительно ниже уровня шума современных магнитных лент и обычно не превышает 0,3 .. . 0,5 мкВ (приведено к входу). Сигнал от магнитной головки подается на вход усилителя через разделительный конденсатор С2. Частотная коррекция производится в цепи отрицательной обратной связи, образованной элементами R6, R7, С4, R5, R2, R3, R4. Высокочастотная коррекция обеспечивается элементами R3, С4, а низкочастотная - R5, R6, R7, С4. Дополнительный подъем на высоких частотах получается за счет резонанса колебательного контура, в который входят индуктивность воспроизводящей головки и конденсатор С1. Добротность этого контура, а значит, и величину подъема можно регулировать подбором сопротивления резистора R1. Режим микросхемы Л i типа К548УН1А задается делителем R6R7. Фильтр в цепи питания R9, С5, С6 уменьшает вероятность возникновения паразитных связей через источник питания. Резистор R8 обеспечивает перезаряд конденсатора С7 при включении и выключении питания.

Шумоподавитель. Как уже отмечалось, шумоподавитель вьшолнен на основе известного шумоподавителя Dolby В. Изменения в схеме (рис. 3) связаны с понижением порога срабатывания до -30 . . . -55 дБ и исключением режима компрессирования (сжатия).

Понижение порога срабатывания шумоподавителя иа 15 ... 20 дБ означает, что он должен отключаться сигналом, уровень которого на 15 ... 20 дБ меньше. Для этого коэффициент передачи управляющего канала, в который входят каскады на транзисторах V6, V7 и V12, необходимо увеличить на 15 ... 20 дБ. Так как каскады




Рис. 1
