вое состояние. После этого цикл измерения повторяется.

Прибор конструктивно разделен на два функционально законченных узла. В одном находятся все каскады за исключением гшератора тактовых импульсов, который вместе с соответствующими делителями частоты образует второй функциональный узел прибора.

Одновибратор собран на микросхеме D1. Измеряемый конденсатор подключают к зажимам XI и Х2. Длительность генерируемого импульса определяется емкостью этого конденсатора и либо сопротивлением резисторов R1+R2, либо суммарным сопротивлением резисторов R1-R4 (когда замкнуты контакты переключателя S2). Расчетное сопротивление хронометрирующего резистора в первом случае 15 кОм (его устанавливают подстроечным резистором R2), во втором случае - 1,5 кОм (устанавливают подстроечным резистором . Изменение на порядок хронометрирующего резистора одновибратора позволяет на порядок сдвигать поддиапазоны измерений прибора, расширяя тем самым его возможности. С выхода одновибратора импульс поступает на логический элемент D3.4, на второй вход которого поступают счетные импульсы с частотой повторения (из второго узла прибора). Эти импульсы подсчитьшаются четырехразрядным счетчиком на микросхемах D7-D10. Кроме того, импульс с выхода одновибратора на микросхеме D1 поступает на одновибратор на микросхеме D2 и своим спадом запускает его. Таким образом, в момент прекращения счетных импульсов генерируется короткий импульс,

Рис. 6



который изменяет состояние триггера D6 и разрешает тем самым прохождение импульсов с частотой повторения 10 Гц (из второго узла прибора) на подпрограммный счетчик, выполненный на микросхеме D3. Он формтфует задержку в 0,9 с и инициализирует начало следующего цикла измерений установкой триггера D6 в исходное состояние и запуском одновибратора на микросхеме D1. Дешифрируя промежуточные состояния счетчика элементы D4, D5.1 и D5.2 формируют в пределах интервала 0,9 с два импульса - переписи содержимого счетчиков D7~D10 в память (с выхода элемента D5.1 он поступает на соотзетствуюцще входы микросхем D11-D14) и с некоторой задержкой импульс установки счетчиков D7-D10 в нулевое состояние (он формируется на выходе элемента D5.2). Триггер на микросхеме D15 регистрирует переполнение счеггчика. При этом начинает светиться светодиод VI.

Временнйе диаграммы импульсов в отдельных точках прибора приведены на рис. 6.

Генератор тактовых импульсов собран на микросхеме D1 (рис. 5). Точное значшие генерируемой частоты - 10 МГц устанавливают подстроечным конденсатором С1. Семь декадных делителей на микросхемах D2-D8 формируют на выходах b-h этого узла импульсы с частотами 1 МГц - 1 Гц (на выход а поступает сигнал не-посредственио с тактового генератора - 10 МГц). Выбор требуемой частоты повто-ршия счетных имхльсов / производят переключателем S1. При измерении емкости до 999,9 нФ она долЯШа быть 1 МГц, до 999,9 мкФ - 1 кГц, до 999,9 мФ -1 Гц. Полное время измерения (один цикл) зависит от предела измерший. Оно изменяется от примерно 1 с при измерении малых емкостей до минут при измершии конденсаторов емкостью в несколько тысяч лшкрофарад. Минимальное значжие измеряемой емкости (разрешающая способность прибора) -ЮОпФ.

Следует учесть, что использование множителя снижает точность измерений из-за сокращения измерительного цикла и поэтому им целесообразно пользоваться только при измершии очень больших емкостей. В общем случае пределы измерший можно изменять переключателем S1 (рис. 5), выбирая необходимую частоту повторения счетных импульсов. Технические характеристики прибора для различных частот повторения счетных импульсов и сопротивлений хронирующих резисторов приведены в таблице.

Диод VI (рис. 5) мигает с частотой повторшия 1 Гц и указьшает на нормальную работу этого узла прибора.

На рис. 4 не показаны дешифраторы и индикаторы. Здесь можно использовать любые стандартные схемные решения.

Таблица

Частота повторения счетных импульсов

Верхний предел измерений

Разрешающая способность

Сопротивление хронометрирующего резистора, кОм

1 МГц

999,9 нФ

100 пФ

100 кГц

9,999 мкФ

1 иФ

10 кГц

99,99 мкФ

10 нФ

1 кГц

999,9 мкФ

0,1 мкФ

100 Гц

9,9 мФ

1 мкФ

100 Гц

99,99 мФ

10 мкФ

10 Гц

99,99 мФ

10 мкФ

10 Гц

999,9 мФ

100 мкФ

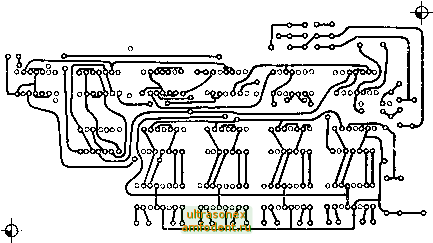

Цифровой измеритель емкости выполнен на двух печатных платах, из двустороннего фольгированного материала. Разводка печатных проводников на платах н размещение на них деталей показаны на рис. 7-8.

При налаживании прибора первоначально проверяют наличие на выходах a-h импульсов с соответствующими частотами повторения н устанавливают подстройкой С1 частоту тактового генератора 10 МГц. Затем, подключив образцовый конденсатор к клеммам XI н Х2, подстроечными резисторами R2 и R4 устанавливают (выбрав, разумеется, предварительно требуемый предел измерений) на дисплее значение его емкости.
