<> <\0 о 6/0-0



Сеть


р о о о о Ч? о о о о с

о о о о о ООО оЪ с

00 р о о о 6 о р о о оЪ о d у о о о оЪ d ООО о

. N Г I . I I I -U- 1- I ..

О оооооо.уу ооооооо ууОООООООмООООООО

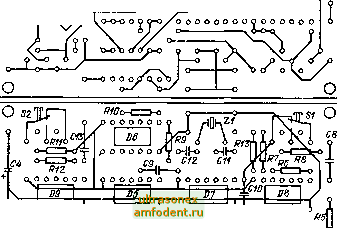

Рис.2

на базу в противофазе с собственными колебаниями преобразователя при 6onv шой емкости конденсатора С8. Для обеспечения точности хода конденсаторы СИ н С12 подбирают после установления тепловою режима в корпусе часов.

Значителыю облегчить н ускорить подстройку хода часов можно установкой вместо каждого из конденсаторов СИ и С12 параллельно соединенных постоянного и подстроечного конденсаторов. Вместо СИ следует установить постоянный конденсатор емкостью 12 пФ-и подстроечный с максимальной емкостью 20 пФ, вмес-




к выходам Ilf-m


Рис. 4

RU2 10

-сш-

vie-vs9

KTZBiA

1+275

R3a~Rm

л анодам HI-ни

V9-V32 КГ315д

ViO AZ2.SA -й

Л гамку за -ивания

VII- V1U АЛЪОВА

R1U-RU1 *

V15 д ггвА -й

к ВываданП П1-т

RU3 1к

Аккумул.

A8iU6

Рис.5

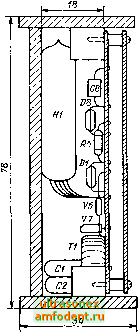

Рис. 3

то С12 - соответственно 56 и 10 пФ. Подстроечные конденсаторы можно установить в зазоре между печатной платой и задней стенкой, подпаяв их вьшоды к печатным проводникам. Роторы подстроечных конденсаторов должны быть подключены к общему проводу. Конденсатор, подключенный параллельно СП, служит для грубой подстройки частоты, подключенный параллельно С12 - для точной.

Регулировку хода часов с подстроечными конденсаторами осуществляют следующим образом. Установив роторы конденсаторов в средаее положение, часы в корпусе запускают и определяют их уход за одну-две недели. Затем часы отключают от сети, к выходу 15 D6 (вывод J) и к общему проводу подключают цифровой частотомер в режиме измерения периода и оставляют их в положении свободного доступа к подстроечным конденсаторам для установления теплового режима как в часах, работающих от аккумуляторной батареи, так и во включенном частотомере (примерно на 1 ч).

Далее рассчитьшают поправку, на которую необходимо изменить частоту задающего генератора. Предположим, что часы уиши вперед иа 5 с за одну неделю. Относительное отклонение частоты от необходимой составит 5/(7-86400) = 8,3-10-*. Поэтому для понижения частоты до необходимой необходимо увеличить измеряемый по частотомеру период (1 с) на 8,3 мкс. Период подстраивают сначала конденсатором грубой подстройки, затем точной. Хороню отрегулированные часы обеспечивают точность не хуже 2 с в месяц.

Приведенная схема часов может служить основой для многих конструкций. Можно использовать люминесцентные индикаторы с больпшм размером цифр и обеспечить большую яркость их свечения, если между выходами лшкросхем D1-D4 и анодами индикаторов включить 24 транзисторных ключа, схема одного из которых приведена на рис. 4. Для индикаторов единиц минут и единиц часов нужно по семь клю-118



чей, для индикатора десятков минут - шесть, так как аноды and при индикации цифр 0-5 переключаются одинаково и ими можно управлять от одного ключа с коллекторным резистором 15 кОм, Вход ключа можно управлять от выхода а или d D3.

Для индикатора десятков часов необходимо четыре ключа - аноды а, d, е могут управляться от одного ключа с коллекторным резистором 10 кОм, анод Ь может быть постоянно подключен через резистор 27 кОм к источнику +30 В.

Для обеспечения правильной полярности выходных сигналов D1-D4 низкий уровень напряжения для зажигания сегмента подается на управляющие входы 5 указанных микросхем (вьшоды б); необходимо отключить от общего провода и подключить к источнику +9 В. Такое же изменение в схеме необходимо выполнить и для всех описываемых далее вариантов часов.

В блоке питания необходимо заменить стабилитрон V4 на Д814Б или Д814В с напряжением стабилизации 9,6 .. . 10,2 В, а резистор R14 уменьшить до значения, обеспечивающего ток подзаряда GB1 около 30 мкА. Напряжение питания индикаторов при этом снизится примерно до 27 В.

В преобразователе напряжения при применении индикаторов с большим током или большим напряжением накала необходимо параллельно R3 и R4 подключить конденсаторы емкостью 270 пФ, транзисторы V7 и V8 установить типа КТ3102А, а емкость конденсатора С8 увеличить примерно до 270 пФ. Число витков обмотки IV необходимо пересчитать из расчета пяти витков на вольт.

Необходимо также увеличить суммарную емкость конденсаторов С1, С2 примерно до 1,5 мкФ, а сопротивление резистора i?7 уменьшить до 51 ... 75 Ом.

В случае использования светодиодаых индикаторов с обшдм анодом, можно изготовить часы для установки в автомобиле. При этом из схемы рис. 1 исключается блок питания (элементы, расположенные на схеме выше D1-D4, кроме С4), а сегменты индикагоров подключают к выходам D1-D4 через эмиттерные повторигели на 24 любых маломощных р-п-р транзисторах (рис. 5). Для нормирования рабочего тока в цепь каждого сегмента включается свой ограничительный резистор. Для сегментов and индикатора десятков минут используется два резистора и одни обшдй транзистор, для сегментов а, d к е индикатора десятков часов - три резистора и один транзистор. Сегменте индикатора десятков часов необходимо соединить с обшим проводом через резистор 360 Ом.

Питание интегральных микросхем часов осуществляется от простейшего стабилизатора на стабилитроне V40 н резисторе R43. При выключенной индикации потребляемый ток составляет около 3 мА.

Для вюшчения индикации необходимо включить зажигание или нажать кнопку 55, при этом потребляемый часами ток возрастает примерно до 400 мА. Стабилитрон V9, обеспечивающий стабилизированное напряжение для питания индикаторов, необходимо установить на радиатор.

С такими индикаторами можно сделать и настольные часы, но из-за большого потребляемого тока необходим трансформаторный блок питания. Интересно, что питание индикаторов может осуществляться от мостового выпрямителя без сглаживания и стабилизации (обмотка рассчитывается на напряжение 5 ... 6 В), а стабилизатор для питания микросхем может быть простейшим - резистор и стабилитрон на 9,6 .. . . . . 10,2 В (с подключением резервного аккумулятора).

Возможно применение и накальных индикаторов (ИВ-9, ИВ-13 и т. д.). Их следует включать так же, как и светодиодные, но без ограничительных резисторов. Рабочее напряжение стабилитрона V9 в автомобильном варианте часов -следует выбрать примерно на 1 В больше рабочего напряжения индикаторов для компенсацм потерь на эмиттсрных повторителях, а напряжение обмотки трансформатора в стационарном
