Рис. 8

Рис. 9

чивания, индикатор уровня записи, шумоподавитель и усилитель для стереотелефонов. Реле времени устанавливается на ЛПМ на том месте, где в некоторых моделях магнитофона Весна-201-стерео устанавливается плата управления бесколлекторным двигателем БДС-02М. Плата усилителя мощности закрепляется в непосредственной близости от громкоговорителя, теми же крепежными деталями, что и громкоговоритель.

Так как использование магнитофона Весна-201-стерео не обязательно, чертежи на вновь введенные детали, рисунки, показывающие расположение узлов и тому подобное, не приводятся.

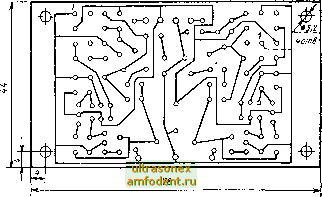

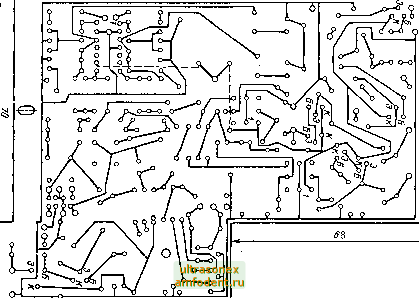

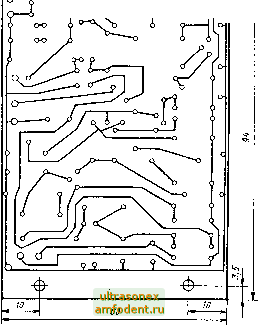

Пять основных узлов стереомагнитофона-приставки выполнены на печатных платах из фольгированного стеклотекстолита толощной 1,5 мм (рис, 8-12). Для шумоподавителя необходимо изготовить две платы. Для уменьшения уровня наводок усилитель воспроизведения помещен в экран из луженой жести. При изготовлении печатных плат в домашних условиях рекомендуется следующая технология, обеспечивающая, по мнению автора, минимальные затраты времени и высокую точность. При определенных навыках качество печатных плат, изготовленных по этой технологии, не уступает качеству заводских плат. Вначале рисунок печатной платы в масштабе 1:1 наносится на бумагу, желательно с миллиметровой масштабной сеткой. Затем бумага с рисунком печатной платы закрепляется на заготовке из фольгированного стеклотекстолита или другого материала с помощью клея, липкой ленты и т. д. Если необходимо изготовить несколько печатных плат, то требуемое количество заготовок из стеклотекстолита складывают в стопку и скрепляют между собой. Для закрепления заготовок и рисунка можио также использовать крепежные отверстия, имеющиеся в плате, конечно, предварительно разметив и просверлив их. После этого приступают к наиболее ответственному этапу - сверлению отверстий. От точности сверления отверстий во многом зависит качество печатной платы. Сверление производят через бумагу, сверлами требуемого диаметра. Для этого используют ручную дрель, но наилучшие результаты получаются при сверлении на специальных станках. После сверления отверстий приступают к нанесению на фольгу рисунка. Имея некоторые навыки, это можно делать без предварительной разметки, но во избежание ошибок целесообразно произвести предварительную разметку. Практика показала, что лучше всего для этой цели воспользоваться острозаточенным стержнем ( чертилкой ), которым без нажима, чтобы не по-54




Рис. 10





Рис. 12
