но необходимого значения, обеспечивающего надежное срабатывание реле. Параллельно резистору R22 включен светодиод VI (см. рис. 1), позволяющий визуально контролировать режим записи.

Генератор стирания и подмагничивания выполнен на транзисторах V6 и V7 по двухтактной схеме, обеспечивающей малый уровень гармоник. Рабочая частота генератора определяется частотой настройки эквивалентного контура образованного индуктивностью трансформатора Т1, стирающей головки и емкостью конденсатора С17. Для повышения стабильности частоты и амплитуды сигнала генератора стирания и подмагничивания он питается стабилизированным напряжением (примерно 7 В) от стабилизатора напряжения, выполненного на транзисторах V2, V3 по традиционной схеме. Следует отметить, что такое построение генератора стирания и подмагничивания позволяет легко подключить к нему автоматическую систему установки тока подмагничивания [3]. Для этого достаточно выход автоматической систе1 установки тока подмагничивания соединить с точкой соединения резисторов R19, R20.

Индикатор уровня записи выполнен на операционном усилителе А2 и транзисторах VI О, VII по схеме активного детектора с переключаемой постоянной времени. Сигнал с выхода усилителя записи через разделительный конденсатор С21 и резистор R28 поступает на вход активного детектора А2, V8, V9, С20. Положительная полуволна сигнала детектируется, конденсатор С20 заряжается до амплитудного значения. Постоянная времени цепи заряда определяется выходным сопротивлением операционного усилителя А2, внутренним сопротивлением диода V9 и емкостью конденсатора С20. Постоянная времени цепи разряда определяется входным сопротивлением составного эмиттерного повторителя VI О, VII и емкостью конденсатора С20 (сопротивлением запертого диода V9 можно пренебречь). Нагрузкой составного эмиттерного повторителя является индикатор уровня Р1 (Р2 в правом канапе), включенный через резисторы R32, R34. Таким образом постоянные времени индикатора определяются постоянными времени активного детектора и индикаторной головки Р1 (Р2). В режиме измерения средних значений общая постоянная времени определяется индикаторной головкой Р1 (Р2) и индикатор в этом случае работает в стандартном режиме. Но постоянная времени активного детектора может быть увеличена в несколько раз подключением параллельно конденсатору С20 дополнительного конденсатора С1 {С2 в правом канале) (рис. 1). При этом постоянная времени активного детектора возрастет и станет определять общую постоянную времени индикатора, которая в этом случае значительно превышает постоянную времени индикаторной головки Р1 {Р2). Индикатор перейдет в режим измерения пиковых (квазипиковых) значений уровня записи. Такое построение индикатора уровня записи позволяет совместить функции пикового индикатора и индикатора средних значений в одном устройстве с одним (для каждого канала) стрелочным индикатором. Переключение режимов осуществляется / переключателем S5 Пик (рис. 1), вьшесениым на лицевую панель магнитофона. Ре жим микросхемы А2 по постоянному току задается параметрическим стабилизатором R33, VI2, который является общим для обоих каналов. Конденсатор С19 - фильтровый.

Усилитель мощности предназначен для контрольного прослушивания в режиме записи и воспроизведения и выполнен на микросхеме А1 типа К174УН7 (рис. 5). Принципиальная схема усилителя особенностей не имеет. Необходимо только учитывать, что микросхема К174УН7 имеет относительно небольшое входное сопротивление - около 10 кОм, что в некоторых случаях может привести не только к шунтированию выходных цепей усилителя воспроизведения, но и к неустойчивой работе всего тракта воспроизведения магнитофона. В этом случае полезно на входе усилителя мощности включить обычный эмиттерный повторитель.



Вход


-*.2 + 12В

тсвдд 1 05щ.

5 Выход Общ,

Рис. 5

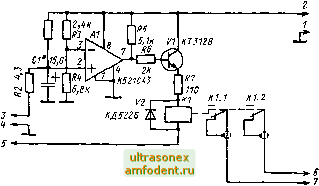

Реле времени (рис. 6) предназначено для подключения усилителя мощности и линейного выхода магнитофона к усилителю воспроизведения с некоторой задержкой, достаточной для того, чтобы окончились переходные процессы в блоках магнитофона, вызванные включением питания. Наиболее интенсивно переходные процессы протекают в усилителе воспроизведения и связаны с зарядом конденсатора СЗ. Если в этот момент к усилителю воспроизведения подключить усилитель мощности, то диффузоры громкоговорителей будут совершать колебания большой амплитуды и могут быть повреждены. Реле времени выполнено на микросхеме Л типа К521САЗ, представляющей собой интегральный компаратор напряжения. На инвертирующий вход компаратора подается напряжение с делителя R3, R4, а на неинвертирующий - с цепочки R1, С1. При подаче питания начинается заряд конденсатора С1. Пока напряжение на нем не превысит Напряжение делителя R3, R4, на выходе компаратора будет низкий потенциал, транзистор VI будет закрыт, реле К1 обесточено, а его контакты/Ci. 7 иК1.2 будут замыкать иа корпус выход усилителя воспроизведения. По истечении времени задержки напряжение на конденсаторе С1 превысит напряжение делителя R3, R4, компаратор переключится, на его выходе появится высокий потенциал, транзистор VI откроется, реле KI сработает и его контакты К1.1 и К1.2, шунтирующие выход усилителя воспроизведения, разомкнутся. Разряд конденсатора С1 происходит через резистор R2 и микропереключатель S1.1 Воспроизведение .

R1 Шк


+1гв

Одш,.

К1 РЭС60 PCit.569 it3B



Вход


7,5 Д2 JJ5H

г +728 1 05ш,.

5(6) Вьход

7(8) 05ш,.

V1,Vlt КТ361В V2,V3 КТ315Г

Рис. 7

Усилитель для стереотелефонов (рис. 7) предназначен для работы с высококачественными стереотелефонами сопротивлением 100 Ом, например типа ТДС-5. Хорошие результаты получаются и при работе с низкоомиыми телефонами например ТДС-7 и аналогичными.

Усилитель выполнен на операционном усилителе Л i и двухтактном повторителе VI - V4. Особенностью двухтактного повторителя является редко встречающееся включение предоконечных транзисторов VI и V3, при котором их коллекторы подключены не к точке симметрии, а к полюсам источника питания. При таком включении искажения типа ступенька практически сведены к нулю, а коэффициент нелинейных искажений на частоте 1 кГц при работе на нагрузку 100 Ом не превышает 0,1%.

Коррекция АЧХ усилителя для стереотелефонов обеспечивается цепочками C4R6 и C3R4 В ряде случаев, при работе со стереотелефонами высокого качества, коррекция АЧХ не требуется и цепочки C3R4 и C4R6 могут быть исключены. При необходимости можно предусмотреть отключение усилителя для стереотелефонов от источника питания обычным переключателем.

Детали и конструкция. Как уже отмечалось, стереомагнитофон-приставка выполнен на базе советского кассетного стереомагнитофона второго класса Весна-201 стерео , от которого использован корпус, лентопротяжный механизм, громкоговоритель, индикаторы уровня записи и переключатели. Переделки, которым подверглись эти узлы, минимальны и заключаются в следующем-

добавлен второй микропереключатель {S1.1) типа МП9 к уже имеющемуся микропереключателю S1 2 Воспроизведение , механически связанному с соответствующей клавишей лентопротяжного механизма (ЛПМ). Рычаг, включающий эти микропереключатели, доработан с таким расчетом, чтобы управлять двумя микропереключателями,

удалены тяги и рычаг, связанные с переключателями Запись-Воспроизведение магнитофона Весна-201-стерео . Вместо них установлен микропереключатель S2 Запись , механически связанный с соответствующей клавишей магнитофона;

заменены две металлические планки, на которых бьши закреплены печатные платы магнитофона Вместо них установлено металлическое шасси, на которое устанавливаются усилитель воспроизведения, усилитель записи, генератор стирания и подмагни-
