Ч.о Ч о о Чо <а о t3 о

!>СЭ осзоо>

IR1 -РоЗЬ

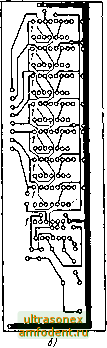

Рис. 8

Аналогами примененных в приборах микросхем являются: МН7490 - К155ИЕ2, МЙ7400 - К155ЛАЗ, 74121 - К155АГ1, МН7472 - К155ТВ1, МН7410 - К155ЛА4, МН7475 - К155ТМ7, CD4001 - К176ЛА7. Функциональным аналогом микросхемы М1С74124 является К531ГГ1. Диод КА501 можно заменить на любой высокочастотный кремниевьШ диод (КД503 и т. п.), светодиод LQ100 - на АЛ307А (Б), транзистор KSY462 - на КТ315, КТ3102 с любым буквенным индексом.

УДК 621.396.67

КОЛЛЕКТИВНАЯ ТЕЛЕВИЗИОННАЯ АНТЕНН М. ЧЕСКИ (ЧССР)

В настоящее время во многих семьях уже имеется не по одному, а по два, а иногда и по три телевизора. Для нормальной (т. е. обеспечивающей высокое качество изображения н звука) эксплуатации каждый нз них требует подключения к внепшей



телевизионной антеяне. В городах - по крайней мере в тех домах, где имеются коллективные антенны - вопрос решается очень просто. Для этого достаточна завести в квартиру еще один 4идер от распределительной коробки, которая, как правило, находится иа том же этаже, что н квартира. В сельской местности, в пригородах, где преобладает индивидуальная застройка, коллективных антенн, как правило, нет, вот почему нередко на небольших домах можно порой увидеть лес индивидуальных телевизионных антенн. По многим соображениям - экономическим, эксплуатационным, эстетическим - установка в этом случае одной (пусть самодельной) коллективной антенны является предпочтительной.

Презде чем разбирать особенности организации коллективной сети в пределах небольшого дома (для одной или нескольких семей), напомним некоторые основные положения, касающиеся антенно-(}ждерной техники.

Приемные антенны преобразуют энергию электромагнитных волн в ВЧ энергию, поступающую по фидеру (обычно это коаксиальный кабель) к телевизионному приемнику. Коэффициент усиления антенны (измеряется в децибелах) показывает, во сколько раз напряжение, возникающее на выходе данной антенны, больше, чем у образцовой. В качестве образцовой антенны обычно используют полуволновый диполь, хотя иногда образцовым считают изотропный (ненаправленный) излучатель. Какую из этих двух антенн считать образцовой непринципиально, ибо известно, что полуволновый диполь имеет выигрыш по усилению по сравнению с изотрош1Ым излучателем 2,15 дБ. Нередко в литературе упоминают н эффективную площадь антенны, которая однознашо связана с коэффициентом усиления антенны. Понятие эффективной площади антенны полезно при рассмотрении влияния на ее характеристики металлических предметов (крыша, провода н т. д.), находящихся в непосредственной близости от антенны.

Коэффициенты подавления боковых и тыловых лепестков диаграммы направленности антенны также выражают в децибелах. По сути они характеризуют чувствительность антенны к воздействию мешаюцдах сигналов всех видов. К их числу относятся, в частности, и сигналы телецентра, отраженные от близлежащих металлических предметов, железобетонных строений и т. п. - они могут вызвать ухудшение четкости изображения или даже многоконтурное изображение на экране телевизора.

При приеме сигналов телецентра на большом от него расстоянии (на границе зоны уверенного приема) наиболее важная характеристика антенны - коэффициент усиления.

Передача энергии от антенны к приемнику осуществляется по ВЧ фидеру - коаксиальному кабелю. Одна из основных характеристик кабеля - его волновое сопротивление (измеряется в омах). Для Лидеров телевизионных приемных антенн обычно используют кабели с волновым сопротивлением 75 Ом. Еще один важный параметр коаксиального кабеля - погонное затухание, которое характеризует ослабление мощности распространяющегося по кабелю электромагнитного сигнала. Единица измерения - децибелы на метр (на 100 метров, на километр). Потери в кабеле растут с частотой, поэтому для приема сигналов телецентров, работающих на ВЧ каналах метрового диапазона волн и тем более в дециметровом диапазоне волн, желательно применять кабели с малым погонным затуханием.

Соединять последовательно можно лишь кабели с одинаковым волновым сопротивлением, иначе часть электромагнитной энергии будет отражаться от точки соединения. Это плохо не только потому, что прн этом часть энергии будет потеряна Ст. е. ослабнет полезный сигнал). Если фидер имеет хотя бы две точки соединения с несогласованными волновыми сопротивлениями, что из-за многократного отражения в этих точках сигнала на изображении может возникнуть



ухудшение четкости изображения (так называемый муар) или даже повторы изображения. Рассогласование может возникать, в принципе, во многих точках ан-тенно-фидерного тракта (место подключения фидера к антенне и к телевизору, распределительные коробки, если они н имеются в тракте, н т. д.) .

В ряде случаев нельзя обойтись только одной телевизионной антенной. Подобная проблема возникает, когда местный телецентр работает на нескольких каналах, существенно различающихся по частоте (в том числе может быть и случай, когда одна из программ передается с вертикальной поляризацией, а другая с горизонтальной), или когда имеется возможность приема более чем одного телецентра (как правило, они в этом случае находятся в разных направлениях от Точки приема). Естественно, что при двух приемных аитениах желательно иметь все-таки один фидер - как нз соображений удобства пользования, так и из соображений экономии коаксиального кабеля. При достаточно большом разносе частот для решения этой задачи можно воспользоваться селективными элементами -полосовыми фильтрами, а также 4жльтрами высших и низших частот, которые обеспечат минимальные потери полезного сигнала. Подобные фильтры особенно эффекгны при обьединении сигналов антенн метрового и дециметрового диапазонов волн. Неселективные устройства объединения сигналов антенн (и, кстати, распределения сигналов от одного фидера к нескольким потребителям) имеют заметное затухание - по крайней мере несколько децибел. Эти потери, так же как и потери в коаксиальном кабеле, необходимо учитьшать при разработке сети коллективного пользования телевизионной антенной.

Возможны, в принципе, два варианта реализации внутренней телевизионной сети в доме: последовательная цепь (рис. 1, а) и параллельная (рис. 1,6). Последова-

Рис. 1

Антенна / Симметрирующее

у/ устройство,

усилитель


Симметрирующее устройство, усилитель

Отвствители

Антенна


л. /\

Абонентские усилители б)
