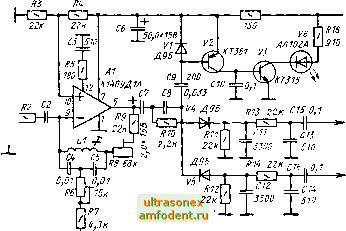

Принципиальная схема стереодекодера показана на рнс. 5, Комплексный стереосигнал с выхода приемника через фильтруюущую цепочку R1CJ подается на инвертирующий вход операционного усилителя А1. Частота среза цепочки выбрана около 60 кГц - это наивысшая частота, содержащаяся в комплексном стереосигнале. Усилитель А1 нужш для подъема уровня сигнала, поступающего с выхода приемника {50... 100 мВ) до уровня, необходимого для работы полярного детектора {1...1,5 В). Усилитель охвачш отрицательной обратной связью, напряжение которой через резисторы R8 и R9 поступает на тот же инвертирующий вход усилителя. Общее усилшие определяется отношением суммарного сопротивления этих резисторов к сопротивлению резистора R2. Усиление регулируется подстроечным резистором R8. В цепь обратной связи включен также Т-образный мостовой режекторный фильтр, образованный колебательным контуром L1C4C5 в продольной ветви и резисторами R6 а R7 в поперечной ветви. Контур настроен на частоту подавленной подиесущей 31,25 кГц. Режекторный фильтр ослабляет действие отрицательной об-рагаой связи на згой частоте, что и приводит к соответствующему возрастанию усиления и подъему поднесущй*. Если сопротивление резисторов фильтра i?7 равно 1/4 резонансного сопротивления контура, коэффицишт передачи фильтра равш нулю, а усиление на резонансной частоте равно коэффициенту усиления усилителя А1 без обратной связи. Подъем поднесущей в этом случае получается чрезмерно большим. Увеличивая сопротивление резистора R6, можно установить требуемую величину подъема поднесущей 14 дБ. Расчет показал, что АЧХ усилителя с данной цепью отрицательной обратной связи совпадает с требуемой характеристикой цепи восстановления поднесущей частоты при следующих условиях: добротность контура L1C4C5 Q = 33,3; резонансное сопротивление контура равно 2,67 суммарного сопротивления резисторов R6 и R7. Требуемая добротность контура легко реализуется при намотке катушки L1 обычным одножильным проводом на малогабаритном унифицированном каркасе с ферритовым подстроечным сердечником. Это выгодно отличает описываемый стереодекодер от других известных стереодекодеров, где требуемая добротность контура цепи восстановлшия поднесущей равна 100.

/??5


*-13>н:

С1-Г510

ВыкодА

Выходе



Ретсим усилителя А1 по постоянному току задается делителем нагфяжения на резисторах R3 и R4, к которому подключш неинвертирующий вход усштеля. По постоянному току усилитель охвачен 100 %-ной отрицательной обрацюй связью, что гарантирует стабильность его режима. Корректирующая цепочка RSC3 предотвращает самовозбуждение усилителя при охвате его отрицательной обратной связью.

Полярно-модулированный сигнал с восстановленной поднесущей снимается с выхода усилителя А1 и детектируется полярным детектором, собранным на диодах V4 и V5. Цепи R13C13 в канале А и R14C14 в канале В фильтруют продетекти-рованный сигнал, а R11C11 и R12C12, кроме того, компенсируют предыскажения. Между выходом усилителя и полярным детектором включена цепочка R10C8, постоянная времени которой равна постоянной времши цепей R11C11 W.R12C12. По этой причине суммарный сигнал Л + В, поступающий с выхода усилителя, ослабляется в пропорции R11/R10 + R11 или R12/R10 + R12, в то время как модулированные разностным сигналом А - В колебания с поднесущей частотой 31,25 кГц проходят через конденсатор С8 практически без ослабления. Подбирая параметры цепи R10C8, например, увеличивая сопротивлшие резистора R10 и во столько же раз уменьшая емкость конденсатора С8, можно полностью скомпенсировать сигнал А в канале В, и наоборот. Таким образом, цепочка R10C8 действует подобно компенсатору переходных помех, увеличивая разделение стереоканалов.




Напряжение поднесущей частоты через конденсатор СР подается на диод VI и детектируется им. Продетектированное напряжшие открывает транзисторы V2 и V3, светодиод V6 начинает светиться и индицирует наличие стереопередачи.

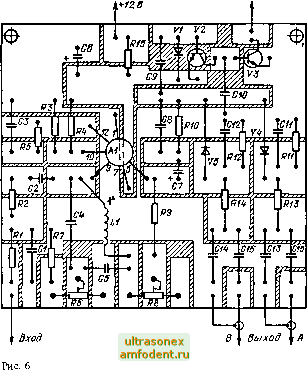

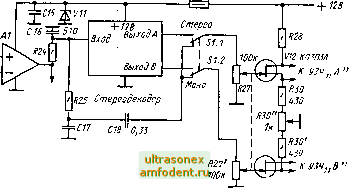

Стереодекодер смонтирован на печатной плате размерами 55X60 мм (рис. 6). Конденсаторы С4 и CS желательно подобрать с малым ТКЕ идопуском не более ±20 %, осталы1ые детали могут быть любых типов. Катушка L1 намотана на уни-фшщрованном каркасе от контуров ДВ, СВ или ПЧ радиовещательного приемника. Каркас оснащш подстроечником М600НН-3-СС2,8Х10. Обмотка катушки содержит 660 витков провода ПЭЛ 0,07. Печатная плата УКВ приемника, в который устанавливается стереодекодер, также подвергается переделкам. Это связано с необходимостью введетия еще одного канала УЗЧ. Целесообразно смонтировать оба канала УЗЧ на отдельной печатной плате, а на пдате приемника оставить лишь детали, относящиеся к высокочастотной части и системе ФАПЧ. Печатная плата приемника (см. рис. 3) составлена так, что УЗЧ и остальная часть приемника легко разделяются. На переднюю панель приемника выводится дополнительная кнопка пфеключателя Моно-Стерео . Для этого можно использовать кнопочный переключатель П2К. Схема соединения стереодекодера с приемником показана на рис. 7. Нумерация деталей сохранша такой же, как и на принципиальной схеме приемника, а номинальные значения проставлены только в случае, если они изменены. Для регулирования громкости служит сдвоенный потенциометр R27-R27, а для установки стереобаланса -потенциометр R30. Можно применить и два раздельных регулятора громкости, тогда регулятор стереобаланса не нужен.

В стереодекодере можно сделать и автоматическое переключение режимов Моно-Стерео . С этой целью нижний (по схеме рис. 5) вывод резистора R12 отсоединяется от общето провода и присоединяется к коллектору транзистора V3. Печатная плата стереодекодера при этом переделок не требует, надо лишь просверлить дополнительное отверстие у вывода коллектора транзистора V3. Работает автоматический переключатель следующим образом: при приеме монопрограммы напряжшия поднесущей нет, транзистор! V2 и V3 закрыты и светодиод V6 не светится. На коллекторе транзистора V3 при этомвысокий отрицательный потшциал, почти равный напряжшию питания. Через резистор R11, диоды V4, V5 и резистор
