Таблица

Затухание, дБ

Коэффициенты

Затухание, дБ

К оэффициенты

0,03

0,06

0,60

1,86

0,06

0,11

0,63

2,11

0,11

0,23

0,66

2,38

0,17

0,36

0,70

2,65

0,23

0,48

0,72

2,95

0,28

0,61

0,75

3,27

0,33

0,75

0,77

3,63

0,38

0,89

0,80

4,46

0,43

1,05

0,82

4,94

0,48

1,23

0,90

10,00

1,42

0,93

15,00

0,56

1,62

телы1ую цепь можно применять там, где уровень сигнала, поступающего с телевизионной антенны, относительно большой, а общая протяженность сети в доме (от первого ответвления до последнего) небольшая. Дело в том, что в этом случае потери сигнала заметно растут по мере того, как мы удаляемся от антенны. Причин тому две: увеличивается длина кабеля, предшествующего данному ответвлению в сети, и возрастает число ответвителей, включенных до него в сеть. Критерий примаш-мости такой цепи очевиден - у самого дальнего от антенны абонента уровень сигнала должен быть достаточен для качественного приема телевизионных программ. Вариант с параллельной цепью приведен на рис. 1, б. Здесь неравномерность в уровнях сигнала у отдельных абонентов будет ниже. Заметим, что независимо от типа цеПи к каждому ответвителю следует подключить либо телевизионный приемник, либо

(если приемник По каким-то причинам отключают, например направляют в ремонт) нагрузочный резистор сопротивлением, равным волновому сопротивлению кабеля

(75 Ом). Для этой цели у абонента должна иметься стандартная (как у телевизора) ВЧ розетка с подпаянным к ней резистором. В принципе допустимы и komSihhpo-ванные варианты сети, когда имеются как последовательная, так и параллельная ее части.

Возможность реализации того или иного варианта целесообразно проверить экспериментально. Дляэтого оценивают потери в фидере и распределительном тракте и подключают исправный телевизионный приемник к антенне через аттенюатор, имеющий такие же потери. Если качество изображения достаточно хорошее, то



изготовление выбранного варианта коллективной сети оправданно. ПринципиалЫ!ые схемы аттенюаторов П- и Т-образного приведены на рис. 2. Оба варианта аттенюаторов равноценны и на выбор того или иного из них могут влиять только практические соображения (например, наличие соответствующих резисторов для изготовления данного аттенюатора).

Для Т-образного звена сопротивление резисторов R1 и R2 расчитывают по формулам

R1 = 2Zc: R2 = Z/d,

где Z - волновое сопротивление коаксиального кабеля фидера; си - коэффициенты, зависящие от требуемого затухания аттенюатора (их берут из таблищ.!).

Для П-образного звена формулы для расчета имеют следующий вид:

R1 = dZ: R2 = Zj2c.

Резисторы для аттенюаторов следует подобрать с точностью не хуже 5%. При болЬ ших отклонениях их сопротивлений от расчетных значений не только изменяются потери, вносимые аттенюатором, но возможно и появление рассогласования аттенюатора с фидером.

Если уровень сигнала невелик, то необходимо ввести в тракт коллекторной телевизионной сети дополнительный усилитель. Заметим, что следует избегать применения усилителей по двум причинам. Во-первых, это будет самый ненадежный элемент системы (требующий к тому же источника питания). Во*торых, он может сам стать источником искажений принимаемых сигналов (из-за интермодуляционных явлений, характерных для усиления сигналов в широкой полосе частот). В этом случае на нелинейные элементы усилителя воздействует сразу несколько мощных сигналов, что и может привести к заметной интермодуляции. Однако иногда обойтись без усилителя невозможно, но при этом следует придерживаться просты.ч правил, которые минимизируют отрицательные явления, связанные с интермодуляцией.

Прежде всего усиливать необходимо только тот сигнал, который нуждается в усилении. Иными словами, там, где это возможно, полосу частот сигналов, поступающих на усилитель, необходимо ограничивать селективными цепями. Если усиливаются несколько сигналов, то их уровни необходимо перед подачей иа усилитель выравиять (допустима разница не более чем в 3 дБ). Если в полосу пропускания усилителя попадает диапазон УКВ ЧМ вещания, то необходимо принять меры, чтобы уровень сигналов УКВ ЧМ станций был ниже уровня сигналов телевизионных станций примерно на 10 дБ. Коэффициент усиления следует выбирать минимально не-, обходимый для получения приемлемого качества телевизионного изображения. Это особенно существеиио, если усиливаются сигналы нескольких телевизионных программ. Естественно, чго усилитель должен быть согласован с фидером как на входе, так и на выходе. *

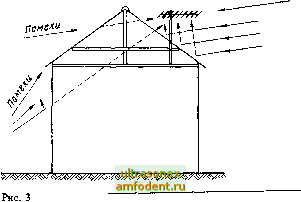

Несколько вариантов размещения телевизионной антенны на крыше дома показано на рис. 3-6. В местности, где имеются источники интенсивных помех (в частности, из-за отражения электромагнитных волн от соседних зданий), антенну целесообразно устанавливать иа скате крыши. В этом.случае крыша будет в какой-то мере защищать антенну от помех, поступающих с других направлений (рис. 3). С конструктивной точки зрения антенну, конечно, удобнее размещать на гребне



сигнал


Полезный



Рис. 5

крыши (рис. 4). Этот вариант на практике используют чаше всего. Он люжет оказаться неприемлемым лишь в том случае, когда речь идет о приеме в условиях инт№ сивиых помех на границе зоны уверенного приема телевизионных сигналов. На плоской крыше антенну обьгшо размешдют примерно в середине. Если на ней нет элементов, за которые можно закрепить оттяжки антенны, то решением этой задачи может быть установка на крыше небольших бетонных блоков (рис. 5). Это позволит избежать повреждения крыши при установке специальных крепяших болтов и т. д. Один из удобных вариантов установки антенны - крепление ее к стете строения (рис. 6). Чтобы избежать попадания в помещения воды, стекающей по фидеру, в месте его ввода в помещение необходимо сделать небольшую петлю. Крепление мачш антенны к стене здания имеет один недостаток - возникающий при раскачивании антенны ветром шум проникает в помещение. Для невысоких строений антенну можно установить рядом со стеной, но на собственном основании (бетонной подушке и т. п.), как это показано иа рис. 7. Узел крепления антенны к стене при этом не песет
