Фидер

Рис. 6

Узе/1 крепления с амортизата- ром

Бетонная подушка

Рис. 7

больших нагрузок и может включать в себя амортизатор (в простейшем варианте прокладку из резины), который ослабит передачу колебаний мачты антенны на стену здания.

Если в сети используется усилитель телевизионных сигналов, то его целесообразно размещать как можно ближе к антенне (например, на чердаке). Идеальным бьшо бы установить его непосредственно на антенне, но в большинстве случаев это невозможно, так как в любительских условиях трудно изготовить корпус, надежно защищающий усилитель от воздействия атмосферной влаги.

При выборе трассы прокладки коаксиалыюго кабеля в доме необходимо стремиться -сделать ее минимальной по длине, но здесь нередко определяющими бывают



соображения эстетического плана (он не должен бросаться в глаза и т. д.). Самое тонкое место - изгибы коаксиального кабеля. Они должны быть достаточно плавными, ибо в месте изгиба всегда есть опасность прорезания диэлектрика центральным проводником кабеля. Особенно высока вероятность такого повреждения кабеля при его протаскивании через трубки (рнс. 8). В этом случае возможно даже замыкание центрального проводника кабеля на оплетку.

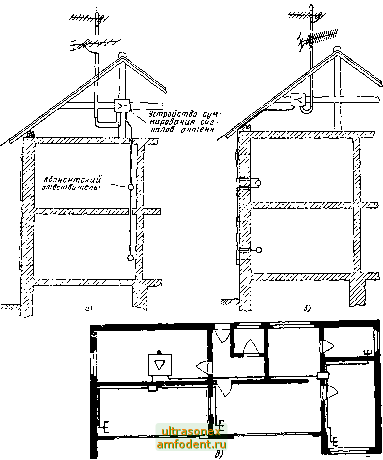

Несколько вариантов прокладки кабеля в доме показаны иа рис. 9, а, б (последовательная цепь) и рис. 9, в (параллельная цепь).


Рис. 8

Суммировать сигналы нескольких антенн можно, как уже отмечалось, разными способами. Если их рабочие диапазоны частот существенно различаются (например, одна антенна работает в метровом, а другая в дециметровом диапазоне), то лучше




CI 5,9

СЗ 3,9

i Выход

gggj всего применить устройство, содержащее фильт-

ры низщих и высших частот. Причем из-за большого разноса рабочих частот здесь можно обойтись простейшими однозвешшми фильтрами. Принципиальная схема подобного устройства приведена на рис. 10, а его амплитудно-частотная характеристика на рис. 11. К входу 1 под-flxof i£ / ключают ДМВ антенну (каналы с 21-го по 61-й),

а к входу 2 - антенну метрового диапазона волн Рис.10 (каналы с 1-го по 12-й). Как следует из

рис. И, вносимые в рабочих полосах частот потери у этого суммирующего устройства не превышают 1 дБ. Его можно собрать на небольшой плате из фольгированного материала (рис. 12). Катушка Х/ имеет 1,5 витка проводом 0,5 мм, шаг намотки 1,3 мм. Катушки L2 и L3 содержат по 5 витков, шаг намотки 1 мм. Все эти катущки безкаркасные - для их изготовления используют оправку диаметром 3 мм. Прн монтаже устройства следует стремиться к тому, чтобы все проводники, включая и выводы конденсаторов, имели минимальную длину.

Если уровень сигнала одной из антенн заметно больше, чем у другой, то для суммирования этих сигналов можно использовать так называемый направленный ответвнтель. В ием используется коаксиальный кабель с дополнительным проводником (рте. 13), к одному из концов которого подключают фидер антенны 2, имеющий больший уровень сигнала, а к другому - нагрузочный резистор R. Сигнал от антенны 1 проходит на выход устройства практически без потерь, а сигнал от антенны 2 частично попадет (из-за связи между проводниками) в основной фидер, а частично рассеивается на резисторе R. Электрическая длина ответвителя / должна быть примерно Х/4 для средней частоты рабочего диапазона волн второй антенны.

Практическая конструкция устройства для суммирования сигналов на основе направленного ответвителя показана на рис. 14. Собственно ответвитель изготавлива-


-Z5

WO г00 гзо зоо ш ш so о еоо f, мгц

Рис. 11

Пайка к фольге

К антенне МВ


К ТВ приемнику
