1 1 1

®

? 9

-To-

LL-ij--t-

-о о O>0

A o-\ \ у o-o о i 9 h

Рис. 7



давать правильные показания трех значащих цифр, т. е. показания 0,148 при мигающем дисплее будет соответствовать напряжению + 2,148 В. Однако пользоваться этими данными ие следует, так как нет гарантии, что преобразователь не вышел из линейного режима.

Из деталей вольтметра особое внимание следует обратить прежде всего на интегрирующий конденсатор С1 и частотозадающий конденсатор С5. Первый имеет большую емкость и поэтому приходится применять оксидный конденсатор. Он должен иметь минимальный ток утечки. Что касается С5, то для него важен малый температурный коэффициент емкости. На долгосрочную стабильность калибровки прибора влияет стабильность сопротивления резисторов R1 и R5. Однако этот параметр у распространенных металлопленочных резисторов достаточно хороший, и проблем здесь обычно не возникает. Целесообразно подобрать по минимальному изменению образцового тока с температурой пару транзистор V2 - диод V10. Диод V12 следует взять с минимальным температурным коэффициентом напряжения стабилизации. К остальным деталям вольтметра особых требований не предъявляется.

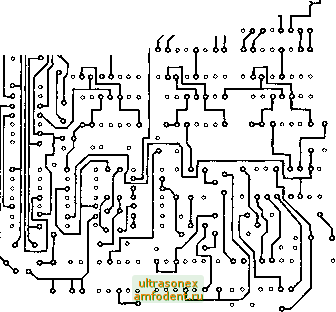

За исключением дисплея все элементы вольтметра размещены на одной плате ю двустороннего фольгированного материала. Разводка печатных проводников для обеих сторон платы и размещение деталей на ней показаны на рис. 8-10.

ОООООООО ОООООООО

snnss;




IISSl BiES! eeigg&g Й Si

tYYttVY V

t t

±

V V V

Вкод



\15B

+15B

Рис. 10

При налаживании прибора сначала проверяют потребляемые от блока питания токи. Они не должны превышать значений, приведенных в начале статьи. Следует отметить, что потребление тока по цепи + 5 В зависит от того, какие цифры в данный момент отображает дисплей. Затем на вход прибора подают постоянное напряжение в пределах О . . .2 В (его контролируют по вспомогательному вольтметру) и убеждаются в том, что показания дисплея изменяются с изменением напряжения на входе. Если вольтметр сразу не заработал, то для его налаживания потребуется осциллограф. Им проверяют наличие тактовых импульсов на выходе генератора (их период должен быть около 80 мкс), форму напряжения на интегрирующем конденсаторе (оно должно быть треугольным). Следует проверить также и работу всех счетчиков. Если они исправны, то неполадку надо искать в цепях управления, используя для этого данные о форме сигнала в различных точках, которые приведены на рис. 2, 4, 6 и 7.

Для калибровки прибора необходим цифровой вольтметр, имеющий разрешающую способность такую же или (что лучше) на порядок выше, чем самодельная конструкция. Оба вольтметра подключают к регулирующему источнику питания (О ... 2 В). При входном напряжении О В на Щ1сплее вольтметра должно быть ото-
