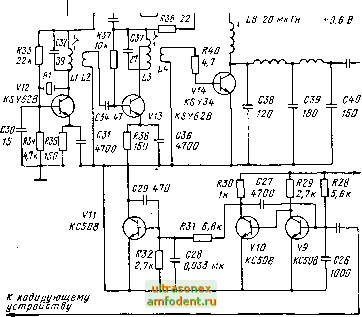

V14 -ъ режиме С. Выходной сигаал фильтруется двухзвенным П-фильтром. Настройку укороченной антенны (ее длина примерно 1,4 м) на рабочую частоту осуществляют катущкой L7.

Модуляция осуществляется в предварителшом каскаде передатчика. Это позволило применить в качестве модулирующего транзистор малой мощности. Метод модуляции простейший - модулирующий транзистор включен по постоянному току последовательно с транзистором предварительного усилителя передатчика V13. Для ограничения крутизны фронта и спада модулирующих импульсов и ограничения тем самым полосы излучаемых частот введены интегрирующие конденсаторы С28 и С29.

Налаживание передатчика целесообразно вести параллельно с монтажом - это позволит избежать выхода из строя транзистора V14. Смонтировав задающий генератор, с помощью ВЧ вольтметра (его подключают к катушке L2) убеждаются в его работоспособности и подстроечником катушки L1 добиваются максимального ВЧ напряжения на выходе этого каскада. Затем устанавливают транзистор V13, нижний



(по схеме) вывод резистора R38 соединяют временной перемычкой с обищм проводом, а ВЧ вольтметр подключают к катушке L4. Врашая подстроечники катушек L3, добиваются максимальных показаш1й ВЧ вольтметра. После этого целесообразно уточнить положение подстроечника катушки L1 (по максимальному значению ВЧ напряжения на катушке L4). Наконец, после установки транзистора Ki4 настраивают выходной каскад передатмка с подключенной к нему антенной. Для этого используют простейший индикатор поля (рис. 4). Максимальных показаний добиваются вращением подстроечников катушек L6 и L7, а также сжатием или растягиванием витков катушки L5.

Катушки Ы, L3, L6 и L7 намотаны на каркасах диаметром 7 мм с подстроечиика-ми из карбонильного железа (резьба Мб). Диаметр провода - 0,3 мм. Катушка L1 имеет 13 витков, L3 - 10+2 витка, L6 - 5 витков, i7 - 12 витков. Катушки связи L2 и L4 имеют соответственно 3 и 2 витка проводом диаметром 0,45 мм (в поливи-нилхлоридной изоляции). Их наматывают у горячих концов катушек L1 и L3. Число витков катушки L7 зависит от точного значения длины антенны и ее положения относительно земли и тела оператора. Их подбирают экспериментально уже после установки передатчика в корпус в рабочем (как при управлении моделью) положении. Катушка имеет L5 витков провода диаметром 0,8 мм. Намотка безкар-касная на болванке диаметром 8 мм. Индуктивность дросселя примерно 20 мкГн. Микроамперметр РА1 должен иметь ток полного отклонения около 200 мкА. К остальным деталям передатчика особых требований ие предъявляется.

При налаживании стабилизатора на транзисторе V15 при минимально допустимом напряжении источника питания (аккумулятор) подстроечным резистором R42 стрелку микроамперметра РА1 устанавливают на некоторое (достаточно произвольное) деление шкалы где-нибудь в районе 1/3 оттока полного отклонения прибора. В данном случае микроамперметр используется как индикатор степени разряженности аккумуляторной батареи: и как только показания его будут меньше, чем выбранное при калибровке значение, то следует ее заменить.

После этого приступают к налаживанию кодирующего устройства. Для этого необходим осциллограф с калиброванной горизонтальной разверткой. Все переменные и подстроечные резисторы предварительно следует установить в среднее положение. Щуп осциллографа подключают к коллекторной цепи транзистора V2 и подстроечным резистором R2 устанавливают период повторения выходных импульсов мультивибратора 20 мс. Форма импульсов в этой точке приведена на рис. 5. Затем щуп осциллографа подключают к коллекторным цепям транзисторов V3-V8. Импульсы в этих точках (их длительность 1 ... 1,5 мс) должны иметь форму, приведенную на рис. 6. И, наконец, контролируют форму сигнала на сборной шине (рис. 7).

В формирователе при налаживании подбирают конденсатор С27 таким, чтобы длительность его выходных импульсов бьша 320 мкс.

Установки пределов изменения длительности управляющих импульсов (±0,5 мс от среднего значения 1,23 мс) добиваются регулировкой соответствующих подстроечных резисторов и подбором положений движков, управляющих резисторов, соответствующих их

нейтральному положению. XI Ж

GA206

Форма импульсов на выходе формирователя \(-г--й---\

модулятора, а также осциллограмма высокоча- [У; =: / CZ j* стотного сигнала на выходе передатчика показа- It J.? \0,01м-

ны соответственно на рис. 8 и рис. 9. р 4




Рис. 5


Рис. 7


Рис. 6


Рис. 8
