к ТВ приемнику

К антенне

Скоба

Симметрирующие устройства

к антенне 1

к приемнику

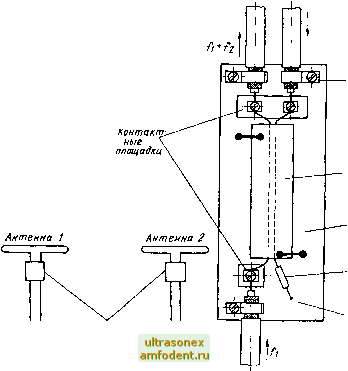

Ответвитесь

Основание

Нагрузочный резистор

Пайка к основанию

Пайка к (ропьге

Мерная провопока

Пайка к основанию

Рис. 13

Рис. 14

Медная

проволока Фольга Фольгированныи

диэлектрик

Склейка

J Я>резерованнь/е пазы под проволоку

bid 100

К,ДБ 30

50 100 Рис. 17

150 а)

30 20 10 О

50 то

f.Mfci

Т 00 т 47G0

аб/xod

Рис. 18

Выход

Рис. 19

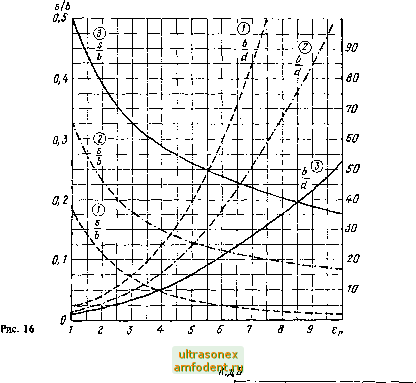

ют из двух пластинок одностороннего фольгированного материала, между которыми в диэлектрических пластинках с пазами фиксируют центральные проводники коаксиальных кабелей (рис. 15). Соотношения мевду основными размерами направленного ответвителя зависят от диэлектрической проницаемости е материала, из которого ои изготовлен. Для трех значений коэффициента связи между проводниками коаксиального кабеля эти зависимости приведены на рис. 16. При определении физической длины направленного ответвителя естественно необходимо принимать во внимание значение диэлектрической проницаемости материала - линия будет в %/е раз короче. Чем расчетное значение ее электрической длины. Типичные частотные зависимости основных характеристик такого сумматора для двух различных коэффициентов связи мевду центральными проводниками направленного ответвителя приведены на рис. 17д, б. Здесь 1 - потери, вносимые ответвителем в сигнал антенны 1; 2 - потери, вносимые ответвителем в сигнал антенны 2; 3 - развязка между антеннами 7 и 2.

Принципиальная схема простого широкополосного усилителя телевизионного сигнала приведена на рис. 18 Его коэффициент шума около ЗкТ, а коэффициент усиления составляет примерно 30 дБ в метровом диапазоне волн и 25 дБ в дециметровом Диапазоне. При налаживании устройства подбором резисторов R1 иК4 устанавливают Коллекторные токи транзисторов VI и V2 соответственно 7 и 17 мА. Усилитель можно
