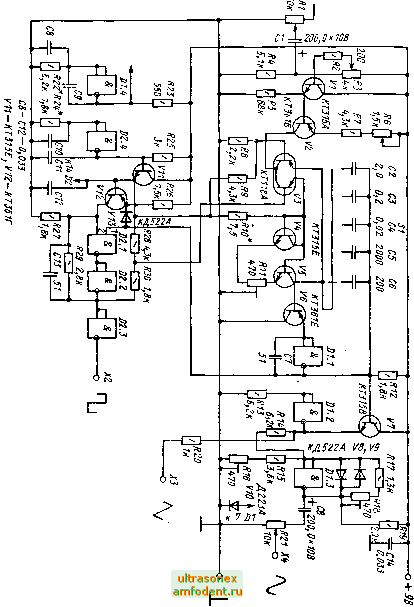

состоянии ток от источника тока на транзисторе V2 поступает на коллектор и базу V4 и базу V5. Работа инвертора тока основана на том, что если считать ток баз транзисторов V4 и V5 достаточно малым, то на базе транзистора V4 создается такое напряжение, при котором весь ток проходит через коллектор транзистора V4, Если транзисторы V4 и V5 идентичны, то поскольку базы их соединены, то ток V5 будет равен току V4. Потенциометр R11 позволяет выравнивать токи. Ток, подаваемый на вход транзистора V6 (вход интегратора) с коллектора транзистора V5, имеет обратный знак, и, следовательно, конденсатор Сб будет разряжаться. Напряжение на выходе интегратора будет нарастать. Поскольку токи разряда и заряда равны, то скорости изменения напряжения на выходе интегратора одинаковы и отличаются только знаком, а напряжение треугольной формы симметрично. При достижении напряжения на выходе интегратора уровня 6,5 В открывается диод V13 и Ток с выхода интегратора начинает поступать на второй вход D2.1 через переход эмиттер - коллектор транзистора V12. При достижении потенциала иа входе 2 D2.1, соответствующего порогу срабатьшания, триггер опрокидывается, и на выходе D2.2 уровень напряжения снова становится высоким В схеме возникают незатухающие колебания треугольной и прямоугольной формы. Прямоугольные колебания подаются на выход через инвертор D2.3. Треугольное напряжение снимается с выхода интегратора через буферный эмиттерный повторитель, собранный на транзисторе V7, и развязывающий регистр R20. Инвертор D1.2 в данном случае выполняет роль источника тока в цепи эмиттера транзистора У7, что обеспечивает высокую линейность и большой динамический диапазон буферного каскада. Изменение частоты колебаний внутри поддиапазона осуществляется изменением тока коллектора транзистора V2, а частоту поддиапазона - переключашем емкостей С2-С6.

Управляемый источник тока собран на транзисторах VI и V2 по схеме составного эмиттерного повторителя, что позволяет получить большое входное сопротивление. Использование транзисторов с разной проводимостью существенно умен шает температурный дрейф на эмиттере транзистора V2 по отнощеиию к базе транзистора VI, так как значения потенциалов участков база - эмиттер транзисторов, температурный дрейф которьк около 2 мВ на градус, являющийся основным источником погреншостн, вычитаются. Напряжение управления снимается с потенциометра R3 и через резистор R2 подается на базу транзистора VI. Это напряжение задает эмиттерный ток транзистора V2. Если коэффициент усиления по току достаточно велик, то его коллекторный ток, являющийся выходным током источника Тока, равен напряжению управления, деленному на R6+R7. (Напряжение управления отсчитывается от уровня +9 В.) Если соотнощение сопротивлений резисторов выбрать так, чго изменение сопротивления резистора R6 будет менять обшую сумму на ±10%, то и частота генератора будет меняться также на t\Q%. Таким способом осуществляется расстройка частоты в любой точке основной шкалы генератора. Величина расстройки отсчитывается в процентах по лимбу переменного резистора R6. Частотная модуляция генератора осуществляется подачей на вход XI (вход ЧМ) модулирующего напряжения. Складьшаясь с напряжением управления, модулирующий сигнал соответствующим образом изменяет ток источника тока и, следовательно, частоту генератора. Так как постоянная составляющая модулирующей Частоты не Проходит на базу транзистора VI, то качание частоты осуществляется симметрично относительно частоты, установленной по лимбу потенциометра R3 (при условии, что модулирующая частота имеет ось симметрии, что, как правило, всегда выполняется). Глубина модуляции ЧМ в пределах от О до максималыюго значения поддиапазона (приблизительно в 50 раз) изменяется потенциометром RI,



функциональный преобразователь колебаний треугольной формы в синусоидальную представляет собой инвертирующий усилитель с нелинейной обратной связью. Через резистор R14 с выхода интегратора на вход усилителя поступает симметричное треуголыюе напряжение. Пока разность между входом и выходом по напряжению меньше порога открьшания диодов V8 и V9 (примерно 0,5 В), он работает как линейный усилитель Как только напряжение на диодах станет больше 0,5 В, они начинают открываться и шунтировать резисторы R17 к R18 и коэффициент усиления уменьшается. Так как характеристика диода при малых значениях тока близка к логарифмической, а форма синусоидалыюй кривой в ее верхней и нижней частях также близка к логарифмической, то и напряжение на выходе усилителя мало отличается от синусоидального. Необходимо отметить, что коэффициент гармоник синусоидалыюго сигнала зависит от режима работы усилителя, коэффициент гармоник становится минимальным прн использовании в режиме ограничения логарифмического участка ВАХ диодов. На высших частотах диапазона на искажение формы синусоидального сигнала начинает сказьшать-ся быстродействие диодов. У диодов Д105 оказалось довольно большое сопротивление в открытом состоянии. Диоды Д223А имели недостаточное быстродействие на частотах, близких к 300 кГц. Наиболее подходящими по форме ВАХ и остальным характеристикам оказались диоды КД522А. Режим работы функционального преобразователя устанавливается резисторами R16 и R18. Первым подстраивают симметрию ограничшия, вторым - коэффициент усиления усилителя, или, что то же самое, уровень ограничения треуголыюго напряжения Амплитуда синусоидального сигнала регулируется переменным резистором R21 Его максимальный размах составляет примерно 1 В (300 мВ эфф ). Желателыю использовать потенциометр с зависимостью типа В, что значителыю облегчает установку малых значений выходного напряжения.

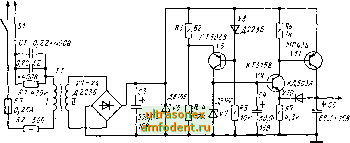

Питается функциокарьный генератор от встроенного стабилизированного блока питания (рис. 2). Особенностью блока питания является то, что сетевой трансформатор работает в режиме трансформатора тока, значение которого нормируется емкостью С1+С2. Это позволяет применить трансформатор с максимально допустимым входным напряжением около 70 В и, следователыю, существенно снизить число витков первичной обмотки трансформатора и его габариты. Резистор R1 служит для разряда конденсаторов С1 и С2 прн отключении прибора от сети, а резистор R2 ограничивает ток включения. Использование балластного конденсатора вместо резистора имеет ряд преимуществ. Конденсатор практически не расходует активную мощность и, следователыю, не нагревается Он лучше стабили-

-zzos


Рис 2
