R9 27

xaif/JT 05Щ.

7(8) + C7


Выход

Рис. 2

m.f 1,7k


Vt..VZ,VtZ-KTSl2B

vu -кпзогА

VS -KC170A

ve -ктзюгв

v7 -fcrswib

va.. vtf,m-/<gro3A

ViU -Д9В

Рис. 3

на транзисторах V6 и V7 участвуют в формировании АЧХ основного канала {Vl-VS), то их коэффициент усиления изменять нельзя. Следовательно, коэффициент передачи управляющего канала можно увеличить только за счет повышения коэффициента усиления каскада на транзисторе V12. Достигнуто это уменьшением сопротивления резистора до 82 Ом.

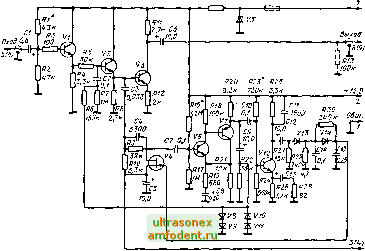

Основной канал включает в себя эмиттерный повторитель на транзисторе VI, суммирующий каскад на транзисторе V2 и оконечный усилитель на транзисторе V3. Коэффициент передачи основного канала равен 1.

Управляющий канал состоит из фильтра верхних частот (C3R10), управляемого двигателя (C4R9V4), инвертирующего усилителя на транзисторах V6, V7, двустороннего ограничителя на диодах V8~V11 (для уменьшения нелинейных искажений в каждое плечо ограничителя включено по два последовательно соединенных диода), усилителя на .транзисторе VI2 м детектора на диоде VJ3. На стабилитроне V5 собран источник образцового напряжения, часть которого с движка переменного резистора R8 48



(схема рис. 1) подается на исток полевого транзистора V4. Особенностью детекторного каскада является то, что он работает на нагрузку с переменной постоянной времени. При малом уровне сигнала диод V14 закрыт и детектор нагружен на фильтр C14R30C15 с большой постоянной времени. При больших сигналах диод V14 открывается и шунтирует резистор R30, уменьшая тем самым постоянную времени детектора и повышая быстродействие шумоподавителя на пиках сигнала.

При уровнях входного сигнала, ббльших порогового, полевой транзистор V4 открыт напряжением, поступающим с детектора, коэффициент передачи делителя C4R9V4 близок к нулю и на вход суммирующего каскада сигнал с управляющего канала не поступает. Амплитудно-частотная характеристика шумоподавителя полностью определяется АЧХ основного канала. Если же амплитуда высокочастотных составляющих входного сигнала становится меньше порогового значения, полевой транзистор V4 начинает закрываться, так как уменьшается напряжение на выходе детектора. Коэффициент передачи управляемого делителя C4R9V4 при этом увеличивается и соответственно растет амплитуда корректирующего сигнала, поступающего на сумматор через цещ> C2R6. Этот сигнал содержит высокочастотные компоненты входного сигнала, сдвинутые по фазе на 180°. В результате алгебраического суммирования уровень высокочастотных составляющих на выходе шумоподавителя становится меньше, чем на входе, т. е. происходит своеобразная фильтрация высокочастотной части спектра входного сигнала. И, наконец, при минимальном уровне входного сигнала, определяемом шумами на входе, напряжение на выходе детектора настолько мало, что полевой транзистор V4 закрывается, а степень подавления составляющих высоких частот (где расположена наиболее заметная на слух часть шумов) достигает максимума. Изменяя положение движка переменного резистора R8 (рис. 1), область подавления шумов можно смещать по амплитудной характеристике, т. е. изменять порог срабатывания шумоподавителя.

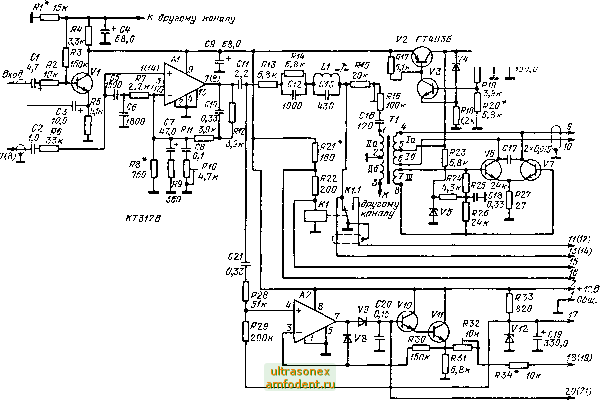

Усилитель записи, генератор стирания и подмагничивания, индикатор. Усилитель записи двухкаскадный (рис. 4), первый каскад выполнен по схеме эмиттерного повторителя на транзисторе VI, а второй на малошумящем усилителе А1 типа К548УН1Б. Эмиттерный повторитель имеет входное сопротивление не менее 100 кОм и обеспечивает согласование второго каскада усилителя записи с истоадиком сигнала. Регулировка уровня записи производится в каждом канале раздельно, потенциометрами R3, R4 (рис. 1), включенными на выходе змиттерных повторителей. Второй каскац усилителя записи обеспечивает усиление и коррекцию сигнала. Коэффициент передачи усилителя записи устанавливается сопротивлением резистора R9, величина подъема на высоких частотах - сопротивлением резистора Частота максимального подъема АЧХ определяется элементами R6, R7, С5, Сб. Добротности эквивалентного контура или, что то же, ширина области ВЧ подъема зависит от сопротивления R7. Дополнительный подъем на низких частотах создается цепью СЮ, R11, R12. Режим микросхемыЛ7 по постоянному току задается делителем R8, R11, R12. Нагрузкой усилителя записи являются резистор R13. корректирующая цепь C12R14 и магнитная головка. Модуль сопротивления этой цепи мало изменяется в пределах рабочего диапазона частот. Фильтр-пробка L1C13 настроен на частоту генератора стирания и подмагничивания и препятствует проникновению сигнала этого генератора в цепи усилителя записи.

Выход усилителя записи соединяется с магнитной головкой и с контактами реле К1, которое обеспечивает переключение магнитной головки на вход усилителя воспроизведения (реле К1 обесточено) или на выход усилителя записи (реле К1 под током). Напряжение на обмотку реле К1 подается одновременно с подачей напряжения питания на усилитель записи, генератор стирания и подмагничивания и индикатор уровня записи. Резисторы R21 и R22 ограничивают ток, протекающий через реле до минималь-



С15 0,33

ТТЪт


V1,V3,V6,V7,V10,Vif Vli, V5 HCi39A К8,У5 HDSllS

vii каззА

K5U8yHf6

Kluoyns

РЭС 60 PCU.569. 58

Рис. 4
