ника до 1 кГц. С выхода узла 4 усиленный сигнал звуковой частоты подается на телефон (разъем Х4).

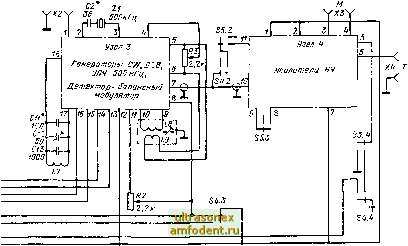

При работе CW S5 1 подает питающее напряжение на находящийся В узле 3 генератор частоты 501 кГц (определяется контуром Z.7C/i-С/5). Сигнал этой частоты появляется при нажатии телеграфного ключа, и, пройдя через электромеханический фильтр, поступает на преобразователь частоты узла 2. Сигнал рабочей частоты выделяется на катушке связи L5 и через S4.1 возвращается в узел 3, где усиливается и через катушки L3, L2 поступает на базу оконечного усилителя мощности, собранного на транзисторе V4 по схеме с общим эмиттером. Питание на V4 подается через цепи, находящиеся в узле 1. С вывода 4 этого узла выходной сигнал передатвдка поступает через согласующее устройство в антенну. Транзистор V4 открыт только при передаче, так как положителыюе по отношению к эмиттеру напряжение на его базе подается через S4 4.

Находящийся в узле 4 УЗЧ приемника при работе CW работает как при приеме, так и при передаче - цепь питания этого УЗЧ замкнута при соединении вывода 5 узла 4 с корпусом через S5.4 (при приеме вывод 5 узла 4 всегда соединен с корпусом - либо через S5.4 в положении CW, либо через S5.4 в положшии SSB и S4.4 в положении RX). При нажатии на ключ сигнал частотой 501 кГц вызывает появление на выходе детектора сигнала 34 с частотой 1 кГц, и благодаря работе УЗЧ приемника он слышен в телефонах.

При работе SSB S5.2 через S4.2 подает на вьтод 7 узла 3 сигнал с выхода микрофонного усилителя узла 4. Вывод 7 соединен с детектором, который в режиме передачи выполняет функции балансного модулятора, так что в узле 3 формируется сигнал DSB - две боковых полосы с подавленной несущей частотой. Этотсигнал- усиливается в узле 3 усилителем, питание на который подается S5.1, и поступает на Z1, который пропускает только одну боковую полосу, формируя сигнал SSB. Далее путь сигнала не отличается от описанного при рассмотрении передачи CW.

Питание трансивера осуществляется от одного выпрямителя, собранного на трансформаторе Т1, диодах VI, V2 и конденсаторе С5. Этот выпрямитель не-



1С1 0,1

mi 1CZ V}zm

1DD0 1V1 Ждюч

niffz

~Л75

1СЗ 510 1С5 Л. 0,1

iq4 -L L \,7


Рис. 2

Рис. 3

2С1 0.01

. N .

1,50м

II 2R2

100 1 2,1xL

2C3J

OjOiT

Vzcz т.


I 150 ZK (Д/А 2C17 Jp T. LT Ш-Гс/ I

ггг- ,1180

2C15 8Z

15 n 13 12



аосредственно питает усилитель мощности передатчика и через стабилизатор иа ста-UjnHTpoHe V3 - остальные каскады трансивера.

Схема узла 1 приведена на рис. 2, его плата - на рис. 3. (Как и на остальных рисунках плат узлов трансивера, печатные проводники, находящиеся на нижней стороне плат, изображены заштрихованными.) Резисторы 1R4, 1R2, 1R3 вместе с входным сопротивлением согласующего устройства образуют мост, в диагональ которого при измерении КСВ включен ВЧ вольтметр, образуемый 1VI н прибором РА1. При включении измерителя КСВ ВЧ вольтметр через вывод 8 остается подключенным к усилителю мощности передатчика.

Контур 1L1, 1СЗ имеет большое сопротивление на частотах 1830 . . . 1930 кГц, и с него снимается выходное напряжение усилителя мошдости.

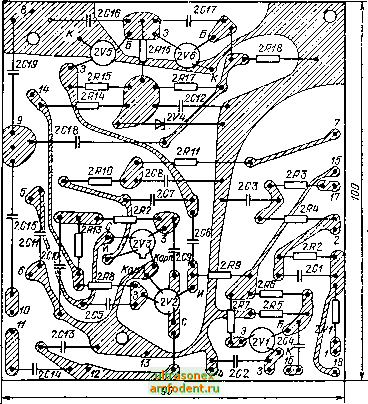

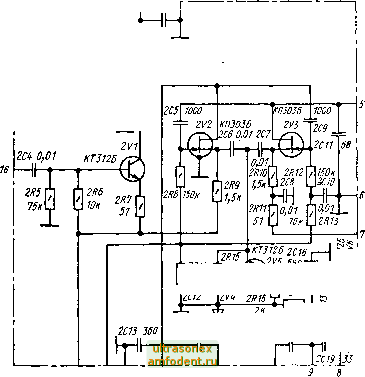

Схема узла 2 приведена на рис. 4, его плата - на рис 5. Генератор плавных диапазонов трансивера собран на транзисторах 2V5, 2V6 (2V6 - генератор, 2V5 -эмиттерный повторитель). Диапазон частот ГПД на 500 кГц выше рабочих частот трансивера - 2330 . . . 2430 кГц. Полевой транзистор 2V2 - смеситель передатчика, 2V3 - смеситель приемника. Транзистор 2V1 - предварительный усилитель мощности передатчика, нагрузкой которого служит L3 (см. рис. 1), настроенная в резонанс на частоту 1880 кГц конденсатором 2С2.
