ГЕНЕРАТОР Фанки,ий

Частота Уровень ЧМ Расстройка Уровень з1п

10 к Ф Ф Ф

1 X

Рис. 3

Эскиз внвшнвао вида

Вотв.

10 .

е > в- в

Каркас npuffopa а)

зирует ток нагрузки и тем самым улучшает коэффищ1ент стабилизации параметрического стабилизатора, образованного выходным сопротивлением трансформатора и стабилитроном VS. При коротком замыкании выхода стабилизатора ток нарастает меньше, чем при использовании балластного резистора. Стабилитрон V7 и транзистор

Крышка (2 шт.)

Стяжка (2 шт.)

Панель крепления переключателя и переменных сопротивлений

20 ,

Ф Ф > Ф

Панель крепленая сетевого разъема, тумблера и предохранителя

V6, работающие з режиме источника тока, образуют источник опорного напряжения. Особенностью схемы источника тока является наличие резистора R4. Если отношение R3 и R4 сделать равным отношению дифференциального сопротивления диода V8 к сопротивлению R5, то при изменении напряжения на выходе выпрямителя разность потенциалов участка эмиттер - база транзистора V6 не меняется и, следовательно, ток источника тока становится неизменным Температурная зависимость снижена за счет частичной компенсации дрейфа напряжшия эмиттер - база транзистора V6 диодом V8. Остальная часть схемы обычная, не имеет особенностей. Диод V10, обеспечивает температурную компенсацию напряжения эмиттер - база транзистора V9 Источник питания не боится короткого замыкания нагрузки и ие требует специальной защиты.

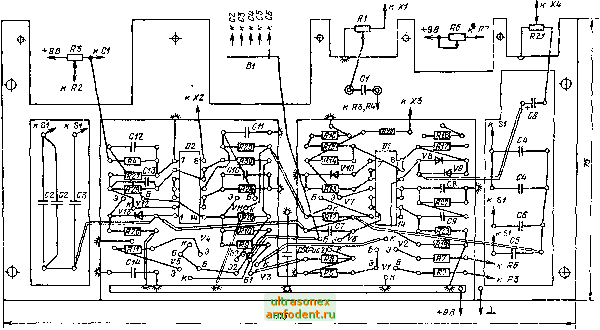

Конструкция генератора приведена на рис. 3, а-б. Как видно из рисунка, конструкция блока состоит из одинаковых (по размерам) передней и задней панелей, соединенных между собой с помощью двух стяжек из Т-образного алюминиевого профиля, и двух одинаковых крышек. Панели и крышки изготовлены из алюминия. Перед-
