>-1 Ж}

к,>н, Щ

KMJ-n(t)]

gfj-Kn(t)

MHumsjKl[(t}-n(t]] a) единица


T1-TW КТ315Е



анализаторе независимо, меньше взаимно маскируются, усваиваются значительно более полно, оказывая большее эмоциональное воздействие на слушателя, способствуя тем самым созданию более полной иллюзии его переноса в первичное помещение Данная приставка содержит также устройство для регулирования ширины кажущейся базы передних громкоговорителей

Кратко поясним работу принципиальной схемы (рис 9 126) этой приставки. Исходный стереофонический сигнал JJ(t) и Я(/) поступает на базы транзисторов TJ и Т2 На входах транзисторов ТЗ и Т4 имеются сигналы вида KilJit) + +n{t)] и K2[JI{t)-n(t)], т е сумма и разность исходных сигналов стереопары Здесь использованы простейшие схемы сумматоров и вычитающих устройсгз, выполненные на резисторах Значение коэффициента Ki зависит в основном от соотношения плеч делителя напряжения R8, R9 и не регулируется Коэффициент К2 изменяется в пределах от О до 1 переменным резистором R20 На эмиттере транзистора ТЗ имеем сигнал вида КАЛ(1) + П(t)], а на эмиттере транзистора Г4 -сигнал КЛ(1)-П(1)], на коллекторе Г4 -сигнал КП(1)-Л{()]

Из дальнейшего рассмотрения схемы спедует, что выходной сигнал Л;(/), предназначенный для подачи на левый передний громкоговоритель Гр! является результатом суммирования сигналов К\{Л{i) + П{()] и К2[Л{1)-П(1)], а выходной сигнал П\(1), питающий правый передний громкоговоритель Гр2 - результатом суммирования сигналов КАЛ(t) + П(t)] и К2[П(t)-Л(t)] При этом если движок потенциометра R20 установлен в крайнее нижнее положение, го Л2 = 0 и соответственно Л1 (О =Я, (/) =Ki[ (0+Я(0] В этом случае на оба передних громкоговорителя подается одинаковый монофонический сигнал и передняя звуковая панорама отсутствует Слушатель, находящийся на осн симметрии передних громкоговорителей воспринимает звук исходящим из одной точки, расположенной в центре базы Гр1 и Гр2 В верхнем положении движка резистора R20 (обычно К2>К\) имеем Л1(1) =Ли)-К.П(t) и ni{t)=n{t)- - КЛ(1) Здесь к основным сигналам стереопары JI{t) и Я(/) подмешиваются в противофазе сигналы противоположных каналов Субъективно это проявляется в расширении кажущейся базы передних громкоговорителей, в увеличении гулкости и объемности звучания передней панорамы Изменяя коэффициент К, можно менять протяженность передней звуковой панорамы При этом на целом ряде программ величина кажущейся базы может превышать действительное расстояние между передними громкоговорителями

Для питания задних громкоговорителей ГрЗ и Гр4 используется разностный сигнал Л(1]-П(1), он снимается с верхнего по схеме вывода резистора R20 и подается на два входа широкополосного фазовращателя Т5-Т10 Он обеспечивает для тыловых сигналов Л2(Г} и Я2(0 сдвиг по фазе на 90±10° в диапазоне частот от 20 Гц до 20 кГц при подборе резисторов и конденсаторов сЬазо-сдвигающнх цепей (С1б, R29, С18, R32, С19, R33, С22, R35, СП, R40, С20, R44, С21, R45, С23, R46) с точностью 5% от значений, указанных на схеме Каскады, собранные на транзисторах Т9 и ТЮ, необходимы для компенсапии затухания (-10 дБ), вносимого фазовращателями, и позволяют исключить влияние на его работу входных сопротивлений последующих устройств

Налаживание схемы (см рис 9 146) сводится к подбору резисторов R3, R4, R14 R16 и R25, определяющих режим работы транзисторов Т1~Т10 по постоянному току Получение равных по величине сигналов, снимаемых с коллекторов и эмиттеров транзисторов Т2 и Т4, осуществляется резисторами R15 и R21.

2 Принципиальная схема синтезатора с)1гналов задних каналов, предложенная фирмой Си Би ЭС (США), показана на рис 9 13 Передними громкоговорителями воспроизводится обычный стереосигнал Синтезатор тыловых сигналов состоит из двух входных фазовращателей, выполненных на транзисторах Т], 74, пассивных сумматоров (резисторы R4-R6 и R2]-R23), двух выходных фазовращателей (транзисторы Т2, Т5) и эмиттерных повторителей (транзисторы TJ и Т6) Выходные сигналы Л2 и Яг, питающие задние громкоговорители, представляют собой разностные сигналы с величиной фазового сдвига между ними, зависящей от частоты

3 На рис 9 14 приведена структурная схема более сложного псевдоквадра-

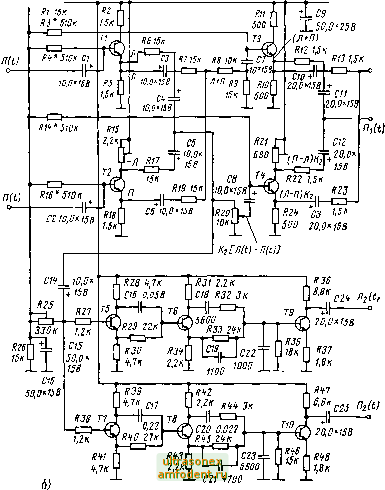

Рис 9 12 Структурная (а) и принципиальная (б) схемы псевдоквадрафонического устройства с регулятором ширины базы и питанием задних громкоговорителей разностным сигналом сдвинутым по фазе на 90°



фонического синтезатора, который может использоваться либо в виде самостоятельного блока, либо как отдельный функциональный узел квадрафонического комплекса. Он содержит два широкополосных фазовращателя ф1 и фг, четыре весовых разностных преобразователя (-), четыре весовых сумматора (2), два корректирующих усилителя K\{F) и К2{Р) и переключатели режимов работы Вк1-Вк8. Здесь же показаны операции, выполняемые над входными сигна--лами основными элементами функциональной схемы, приведено назначение пе-

R1 М7к 760/(\\

Mt) -Hi

R10\ 160


+1ZB

-ЛД)

Т1-Тв КТ315Г

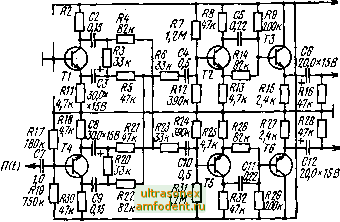

Рис. 9.13. Схема синтезатора тыловых сигналов фирмы Си-Би-Эс (США)

реключателей и положение их контактов в каждом из возможных режим.-заботы. Синтезатор обеспечивает пять различных псевдоквадрафоническиж -с-жимов работы (см. табл. 9.2).


Источнике прогрймм

ШНанение КОнтактОО Bt и Вг

МАГ

..ЭФ

вг-лвг-г

Z-I 2-1

г-з\ г-;

1. Переключатели В1иВг А lMjlHJlL, а в пттпиа МАГ nV~V-ffvU

i Переключатели ВЗ

8 Ролотепаа МАГ Переключатели ВЗ-ВЬ В тложеши ПседдоМро7 OKl 11,5<М

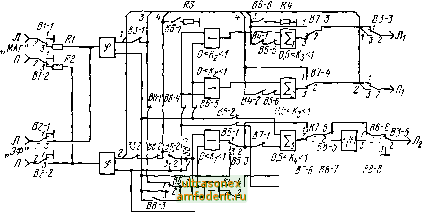

ис. 9.14. Структурная схема синтезатора псевдоквадрафонических сигналов, разработанная ЛЭИС им. М. А. Бонч-Бруевича
