компенсировать, переходя от чистого ПМК, которое условно можно изобр. 8ить как

=(Л + S) + (Л - В) sin Шпод t,

к колебанию с несколько увеличенной надтональной частью и =(Л-Ь В)+ 6 (Л -В) sin Шпод

где Ь>1. Форма такого колебания была ранее показана на рис. 4.10в. Опть мальное значение коэффициента b в зависимости от инерционности детектора доказано на рис. 6.13.


В*$А


Ряс. 613 Зависимость оптимального значения коэффициента Ь от инерционности детектора

Рис. 6.14. Корректирующая RC-цепь

Рис. 6 15 Схема компен сации переходных иска жений

Для подчеркивания надтональной части ПМК в тракт вводится коррект рующая цепь RC, показанная на рис. 6.14. Коэффициент b при этом мож быть определен из формулы

1 + (Мпод Г)

1 + (Шпод Г)

где T=R\C\, k=R2l(R\+R2).

Из формулы (6 3) легко определить ШподГ:

(6.:

Так, например, при Qb/?C=1,5 получаем Ь = 1,13. Принимая R\=R2, т. е. k=Q,l получаем Шпод7=0,935. При /?1 = 10 кОм необходимая емкость составляе 470 пФ.

Другой способ компенсации переходных искажений - введение перекрест яых связей между каналами, т. е. введение в канал Л части сигнала из капа ла В и наоборот. Следует помнить, что в полярном детекторе проникновениг сигналов из канала в канал происходит в той же фазе. Поэтому для компенсации нужно вводить сигналы в противофазе, т. е. в канал Л ввести част! сигнала -В, а в канал В - часть сигнала -Л. Одна из возможных схеу показана на рис. 6.15 Здесь доля напряжения, попадающая из канала в ка нал, при R>R:, равна bR.IR.

С помощью коррекции обычно удается увеличить переходное затухание на средних частотах до 35-40 дБ, но на высоких частотах звукового диапа зона оно уменьщается до 20 дБ и ниже из-за паразитных сдвигов фазы.

Суммарно-разностные декодеры. Эти декодеры позволяют получить весьма малые нелинейные искажения выходного сигнала при хорошем разделении ка-



лов. принцип построения суммарно-.разностного декодера показан на рис. 6.16. Спектр ПМК разделяется фильтрами на тональную часть, несущую информацию сигналов А+В и надтональиую часть, представляющую собой поднесущую, модулированную по амплитуде сигналом А-В. После детектирования надтональной части образуется сигнал А-В. Затем с помощью сложения и вычи-.анйя выделяются сигналы /1 и В:

A + B)+{A-B)=2A,{A-\-B)~{A~B) = 2B.

Практически ФНЧ для выделения сигнала А+В представляет собой цепь RC компенсации предыскажений с постоянной времени 50 мкс. Полосовой фильтр для выделения надтональной части ПМК представляет собой колебательный

Рис. 6.16. Принцип построения суммарно-разностного стереодекодера

Детектор

контур с добротностью 4,9. Легко подсчитать, что резонансная кривая при этой добротности также соответствует кривой компенсации предыскажений 50 мкс. Таким образом на суммирующе-вычитающей схеме частотные характеристики сигналов А+В и А-В совпадают.

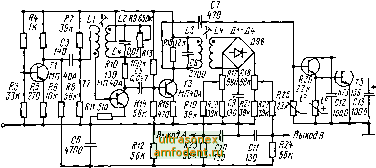

На рис. 6.17 показана принципиальная схема суммарно-разностного декодера, применяющаяся в УКВ тюнере 1 класса Рондо-ЮЬ. На входе декодера

RZ 56К

С1 т входит

к лате Стерео KrLf/dhl


Рнс. 6.17. Принципиальная схема стереодекодера тюнера Рондо-101

расположен каскад усиления КСС (транзистор Т]), после которого тональная н надтональная части разделяются. Тональная часть после цепи компенсации предыскажений R6, С6 поступает на суммирующе-вычитающую схему. Весь КСС поступает на каскад восстановления поднесущей, собранный на транзисторе Т2. Контур восстановления поднесущей L2, С4 имеет добротность около 35, но с помощью комбинированной обратной связи (положительная - через обмотку L}, Отрицательная - через R11) его добротность повыщается до необходимого значения Q=100.

Переменный резистор R9 позволяет установить требуемую добротность, соответствующую восстановлению уровня поднесущей на 14 дБ. Образовавшееся ПМК подается с коллектора транзистора Т2 на резонансный усилитель ТЗ, настроенный на поднесущую 31,25 кГц. В цепи базы ТЗ расположена контрольная точка КТ, позволяющая контролировать на экране осциллографа форму восстановленного ПМК. Контур в коллекторе транзистора ТЗ шунтируется резистором R\5 так, чтобы его эквивалентная добротность была равна 4,9, jj. е. соответствовала постоянной времени 50 мкс. Этот же контур подавляет



тональные частоты в спектре ПМК, а также возможные паразитные состан ляющие, частоты которых расположены выше спектра ПМК. После детектиро вания надтональной части ПМК с помощью диодного моста Д1-Д4 образ\ ется сигнал А-В, поступающий на суммирующе-вычитающую схему. Пвреме! ные резисторы R\7 и 18 позволяют изменять долю сигнала А-В, устанаг ливая ее так, чтобы после суммирования и вычитания разделение сигналов / и В было максимальным.

Для индикации стереорежима с коллектора транзистора ТЗ снимается на-пряжение поднесущеи, которое после усиления (Т4 и Т5) и выпрямления (Д5) зажигает индикаторную лампу Стерео .

Такой несложный стереодекодер позволяет получить переходное затухание около 35 дБ на частоте 1 кГц и 26 дБ иа частотах 300 и 5000 Гц при нелинейных искажениях менее \ %.

Декодеры с переключением. Принцип действия декодера с переключением основан на том, что цепь ПМК периодически с частотой поднесущеи переклю-чается с выхода одного канала на другой. Такое переключение можно рас-сматривать как перемножение двух напряжений: ПМК и прямоугольных и\ пульсов единичной амплитуды, следующих с частотой повторения поднесуще Шпод и имеющих длительность т. Получаем

выхЛ = 1; выхВ= 2. (6 4

Где и= (Л+В) + (-{-Л-B)cos ш<; Xi и Хг - спектральные фужции последов, телвностей импульсов, сдвинутых по фазе на половину периода, которые мои но представить в виде

п пх

COS П Шпод t

п лт

sin-

СОЗПШпод

Перемножая согласно уравнениям (6.4), получаем

= - (Л + В)+--( + Л-В) sin-+Qi.

Т пх

выхВ=-7 ( + -8)-- (fe + Л-В) sin-+Q

где Qi и Q2 - надтональные составляющие, которые ие воспринимаются сл шателем и обычно отфильтровываются с поьшщью ФНЧ. Пренебрегая этил составляющими, а также постоянной составляющей, получаем

вых А

выхВ =

Т I ЛТ ,

- + - sin - Л +

: I лт ,

---S п- В ,

\Т л Т

- sin- Л + л г / I

т 1 . лт

- I - sn - Г л Т

Из уравнений (6.5) видно, что если время включения т мало (Т СГ), тг что можно принять синус равным аргументу, то стереоканалы полностью ра деляются:

2т . 2т

выхЛ= J ; выхВ

Б то же время выходное напряжение в этом случае мало, так как оно пропор ционально т/Г<1. Поэтому для переключения используют, как правило, шу рокие импульсы, например т=Г/2. Тогда

b.x-=(y + )a + (y--);
