Стереорадиолы Вега-312-стерео и Вега-319-стерео , Стереорадиола Беги 312-стерео - первая промышленная модель транзисторной радиолы П1 клас-сп. Она предназначена для приема моно- и стереопрограмм в диапазоне УКВ, монопрограмм в диапазонах ДВ, СВ и KB и воспроизведения грамзаписи с моно- и стереопластинок. В радиоле предусмотрены также гнезда для подключения внешнего .магнитофона на запись и воспроизведение.

Внешний вид радиолы показан на рис. 7.1, на рис. 7.2 изображена ее структурная схема.



Рис. 7.1. Радиола Вега-312-стерео>

; Для приема радиостанций в диапазоне УКВ в радиоле применен унифици-Ьванный блок УКВ-2-2-Е, настраивающийся с помощью двухсекционного кон-1енсатора. Усилитель высокой частоты собран на транзисторе ГТ313Б по схе-ле с общей базой. Преобразователь частоты состоит из гетеродина Г и смеси- еля СМ, работающих на общем транзисторе ГТ313А. В цепи УВЧ размещен

1мк УЛа г-\ iaIL

l I i *. ii. i

/fS Стервфкадвр


ггов

Праемяин матт

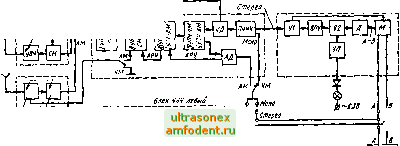

Рис. 7.2. Структурная схема радиолы Бега-312-стерео

: ограничивающий диод Д20 для увеличения перегрузки смесителя при сильных входных сигналах. Промежуточная частота 10,7 МГц, образующаяся после смесителя, через настроенный контур поступает в блок ПЧ. В блоке УКВ имеется также варикап Д902, подключенный параллельно к контуру гетеродина для автоматической подстройки частоты (АПЧ. Для приема радиостанций в диапазонах с AM в радиоле имеется блок КСДВ, содержащий входные контуры и контуры гетеродина для всех диапазонов, а также переключатель диапазонов. Блок КСДВ настраивается двухсекционным конденсатором. Конструктивно блок КСДВ объединен на одной печатной плате с блоком ПЧ.

Усилитель промежуточной частоты комбинированный: четырехкаскадный для ЧМ и двухкаскадный для AM приема, на четырех транзисторах ГТ322А и парах связанных контуров между каскадами.



При AM приеме первый каскад УПЧ (1УПЧ) работает как гетеродин, а второй (ПУПЧ) - как смеситель. Для детектирования ЧМ применяется симметричный частотный детектор ЧД на двух диодах Д9В, для детектирования AM - однополупериодный амплитудный детектор АД на диоде того же типа. С ЧД кроме основного сигнала снимается напряжение АПЧ, с АД - напряжение эстафетного АРУ, подающееся на первый 1УПЧ-АМ и с него на СМ-АМ. В блок ПЧ введен также предварительный УНЧ (ПУНЧ) для усиления выходного напряжения частотного детектора. С выхода ПУНЧ в стереорежиме снимается напряжение на стереодекодер, а в монорежиме через цепь компенсации предыскажений 50 мкс - снимается напряжение на блок УНЧ.

Стереодекодер собран по суммарно-разностной схеме на транзисторах МП40А. Цепь восстановления поднесущеи ВПЧ - с обратной связью для увеличения добротности контура. На матрицу М поступают сигналы А + В (с усилителя У]) и А-В (с мостового детектора поднесущеи Д). В результате суммарно-разностного преобразования образуются сигналы Л и S, которые поступают на блок УНЧ. При проигрывании грампластинок сигналы на блок УНЧ поступают со звукоснимателя ЭПУ. В стереодекодер введен также усилитель поднесущеи УП на двух транзисторах КТ315Б, сигнал с которого поступает на лампу стереоиндикатора.

Стереоусилитель состоит из двух блоков УНЧ, левого и правого, расположенных на отдельных платах, но связанных общими регуляторами громкости, баланса и тембров. Каждый блок УНЧ со,1ержит входной эмиттерный повторитель ЭП (КТ315Б), два каскада усилителя напряжения У HI и УН2 (МП40), узел регуляторов тембров и баланса БТБ н мощный усилитель МУ с предуси-лителем и фазоинвертором, собранный на двух транзисторах МП40А, одном транзисторе МП37Б и двух мощных транзисторах П214А. Бестрансформаторный выход каждого блока включен на акустическую систему ЗАС2, содержащую громкоговоритель ЗГД-38.

В радиоле использовано стереофоническое ЭПУ И класса П-ЭПУ-52С с трехскоростным приводом, полуавтоматическим включением и автоматическим выключением.

Несмотря на то, что стереораднола Вега-312С соответствует П1 классу, она имеет при приеме УКВ радиостанций и при проигрывании пластинок ряд параметров, существенно превыщающих нормы П1 класса. Так, полоса воспроизводимых частот составляет примерно 70-12 000 Гц (норма 100-10 000 Гц), чувствительность больщинства аппаратов в диапазоне УКВ равна 3-5 мкВ (норма 15 мкВ), а селективность по зеркальному каналу 34-45 дБ (норма 22 дБ).

На рис. 7.3 показана типовая АЧХ всего тракта усиления по звуковому давлению в диапазоне УКВ в режиме стереоприема. Там же пунктиром приведена АЧХ, снятая по электрическому напряжению при положении регуляторов тембра Широкая полоса .

Габариты приемной части радиолы с ЭПУ 530X216X365 мм. Габариты каждой колонки 262X376X190 мм.

Радиола Вега-319С является вариантом радиолы Вега-312С и отличается от нее применением акустических систем щаровой формы и некоторыми изменениями в блоке УНЧ, являющимися следствием более низкой чувствительности щаровых акустических систем. Для сохранения того же звукового давления, что в Веге-312С , применены более мощные транзисторы: в фазоинверто-ре вместо транзистора МП40А применен МП26Б, а в оконечном усилителе использована комплектарная пара ГТ402Г-ГТ404Г. При этом несколько изменен режим работы выходных каскадов. Каждая акустическая система использует два громкоговорителя: низкочастотный 6ГД-6 и высокочастотный 6ГД-11. Громкоговорители расположены коаксиально в шарообразном металлическом корпусе Диаметром 180 мм. Перед громкоговорителями установлена металлическая решетка.

Кроме того, в радиоле Вега-319С применена ступенчатая регулировка чувствительности УНЧ за счет изменения глубины отрицательной обратной связи. Это позволило более оптимально распределять по каскадам усиление УНЧ.

Стереораднола Вега-323-стерео . Модель Вега-323-стерео является дальнейшим развитием стереофонических радиол П1 класса. Построение ее схемы и конструктивное оформление незначительно отличаются от Веги-312-стерео>.



Различия заключаются в изменении внешнего вяДа, замене ЭПУ на более Совершенную модель 11-ЭПУ-62-СП, замене блока УКВ-2-2Е на более совершенный блок УКВ-21 с отдельным гетеродином, а также применении кремниевых транзисторов. Следует заметить, что перевод на кремниевые транзисторы, замена ЭПУ и блока УКВ осуществлены с 1979 г. также в модели Вега-312-сте-рео .

20 15

.I---

1 ,

20 JO 100 200 300 т т woo 2000 зооо sooo 10000

Рис. 7.3. Кривая верности радиолы Вега-312-стерео в режиме стереоприема

Стереорадиола Вега-329-стерео . Эта радиола (рис. 7.4) отличается от предыдущих стереорадиол конструктивным исполнением. В ней применен так называемый функционально-блочный принцип конструирования. Согласно этому принципу основная часть электрической схемы разбивается на ряд функциональных блоков, выпускающихся как самостоятельные изделия и соединяющих-


Рис. 7.4. Радиола Вега-329-стерео

ся С общей платой радиолы с помощью разъемных соединений. Функционально-блочное конструирование позволяет унифицировать схему и конструкцию отдельных блоков, и тем самым снизить трудоемкость и себестоимость аппаратуры. Очевидны также удобства при ремонте такой аппаратуры - достаточно заменить вышедший из строя функциональный блок.
