C2\\30,0

3,7 мГн Cl

30,0

30,0

2,1МГн\

30,0

LZ 0,25МГН

\z,z

Х7ГХ

W,0 03 =j= /

[\гд-в

м В=2ЛМ

Рнс 3 27 Схематическое изображение внешнего вида (а) электрическая схема (б) и зона стереоэффекта (в) громкоговорителей радиолы Виктория 001-стерео

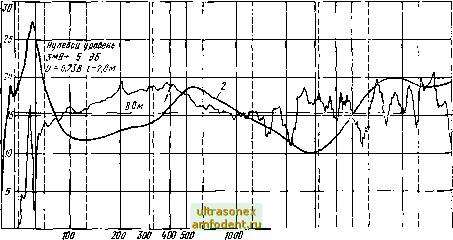

дБ /25 /63 /125

/315 /ВЗО /1250

/3150 /6300 /12500

О 20 50

2000 sooaWuObOoa юооо zoool

СИСТЕМА СТЕРЕОФОНИЧЕСКОГО РАДИОВЕЩАНИЯ

4.1. Введение

Признание, которое получили у любителей музыки стереофонические магнитные и граммофонные записи, заставило инженеров всерьез задуматься над возможностью передачи стереофонического звучания по радио, т е. о введении стереофонического радиовещания

Наиболее приемлемым для стереофонического радиовещания оказался диапазон УКВ, вещание в котором в Советском Союзе и больщинстве социалистических стран ведется в диапазоне частот 65,8-73 МГц Выбор диапазона УКВ для стереофонического вещания объясняется тем, что в данном диапазоне может быть обеспечено высокое качество музыкального вещания с низким уровнем помех и воспроизведением полной полосы звуковых частот Кроме того, широкая полоса радиочастот, занимаемая передачей в УКВ диапазоне, позволяет относительно легко реализовать передачу двух стереофонических каналов через одну радиостанцию

В Советском Союзе в конце 50 х годов была разработана система стереофонического радиовещания в УКВ диапазоне, использующая так называемую полярную модуляцию и отличающаяся простотой и узким спектром излучения при высоком качестве звучания передаваемых программ Система была утверждена для регулярного вещания в конце 1963 г К началу 1979 г стереофоническое вещание велось в 32 крупных городах со средним объемом от 1 до 7 ч в день В ближайшие годы стереофоническое радиовещание в нашей стране будет продолжать развиваться, причем особое внимание будет уделено повышению качества стереофонических передач

4.2. Полярно-модулированные колебания

В основу системы стереофонического радиовещания положены полярно-модулированные колебания (ПМК) Они отличаются от обычных А-М колебаний тем, что верхняя огибающая в них модулирована одним сигналом, а нижняя - другим (рис 4 1а) Таким образом, с помощью ПМК можно пе-

Рис 4 1 Полярно модулированное колебание (а) и принцип разделения передаваемых сообщений (б)

редать одновременно две различных информации Эти информации могут быть разделены с помощью двух AM детекторов различной полярности, как в упрощенном виде показано на рис 4 16

Если оба модулирующих сигнала одинаковы, но противоположны по фазе, то образуется обычное AM колебание (рис 4 2а) Его спектр при синусоидаль-

щению ПМК в обычное AM колебание на несущей частоте ш. Поэтому для передачи по радио используется двойная модуляция. На первом этапе с помощью поднесущеи частоты образуют ПМК. На втором этапе этими ПМК модулируется по частоте несущая передатчика. В советской системе стереофонического радиовещания принята частота поднесущеи 31,25 кГц.

Учитывая, что спектр ПМК простирается до частоты }под+Рв, получаем спектр сигнала, модулирующего несущую передатчика, расположенный в пределах от 30 до 46 250 Гц, где 30 Гц-нижняя передаваемая звуковая частота. Таким образом, модулируя верхние полупериоды поднесущеи сигналом Л, а нижние-сигналом В, мы условно можем записать образующиеся ПМК в виде

=(Л + В) + (Л-В)зшШпод (4.7)

Можно показать, что система стереофонического радиовещания, основанная на принципе модуляции несущей передатчика сигналом (4.7), обладает свойством совместимости. Действительно, при приеме на обычный, монофонический приемник надтональиая часть ПМК не будет детектироваться и останется неслышимой для радиослушателя. Радиослушатель примет лишь сигнал А + В, т. е. сумму обоих стереофонических сигналов, являющуюся монофоническим сигналом. Радиослушатель, принимающий на стереофонический приемник монофоническую передачу, не содержащую иадтоиальной части, может принять ее также без искажений, если в стереофоническом приемнике приняты соответствующие меры.

4.4. Комплексный стереофонический сигнал

Непосредственная модуляция несущей передатчика полярно-мо-дулнрованными колебаниями имеет существенный недостаток, заключающийся в том, что часть девиации частоты передатчика непроизводительно расходуется на передачу поднесущеи, не содержащей никакой полезной звуковой информации.

Поэтому в системе стереофонического радиовещания ПМК подвергается до модуляции несущей дополнительному преобразованию, заключающемуся в частичном подавлении поднесущеи частоты. На стороне приема производится обратное преобразование, восстанавливающее форму ПМК. Сигнал, образующийся после первичного преобразования ПМК, носит название комплексного стереофонического сигнала (КСС). Преобразование ПМК в КСС осуществляется, например, с помощью колебательного контура, который частично подавляет подиесущую частоту. При этом несколько изменяются амплитуды и фазы боковых полос модуляции особенно на частотах, лежащих вблизи от поднесущеи

Принципиальная схема преобразования ПМК в КСС (схема подавления поднесущеи) с колебательным контуром изображена иа рис. 4 5а. Колебатель-

Рис. 4 5 Схема подавления (о) и восстановления (б) поднесущеи

НЫЙ контур HdCTpoen точно на подиесущую частоту, /?-сопротивление источника, Q - добротность контура. Коэффициент передачи схемы подавления поднесущеи имеет вид

1 -¥\х

(4.8)
