г повка звукоснимателя преобразует колебания иглы в электрические сиг-ли в изменения параметров электрической цепи. Она в значительной сте-ппоеделяет качество воспроизведения, пени oiiFgpjjgi,ijj. роловке звукоснимателя ЭДС обусловлена деформа-пьезоэлемента, возникающей при колебаниях иглы, в магнитной - элект- ягнитной индукцией, возникающей при колебаниях иглы.

ромаг .jQgmj параметрам звукоснимателя относятся: чувствительность, зависеть чувствительности от частоты, прижимная сила, гибкость, разделение яналов, нелинейные искажения.

Под чувствительностью звукоснимателя Т1з понимают отношение напряжения развиваемого звукоснимателем на номинальной нагрузке, к колебательной корости V иглы, т. е. r]3 = U/v. Чувствительность принято измерять при вос-ппоизведении сигнала с частотой 1000 Гц и амплитудой колебательной скорости лы равной 1 см/с. При этом сопротивление нагрузки пьезоэлектрического звукоснимателя должно составлять 1 МОм, а магнитного - 47 кОм. Обычно чувствительность пьезоэлектрических звукоснимателей составляет 50- 100 мВ/(см/с), а магнитных - 0,5-2 мВ/(см/с), т. е. на два порядка меньше.

Частотной характеристикой головки звукоснимателя называется зависимость чувствительности от частоты при номинальной нагрузке и воспроизведении тональных сигналов, записанных с постоянной амплитудой Хт колебательной скорости Чаще всего эту зависимость строят в децибелах по отношению к частоте 1000 Гц.

Напомним, что электродвижущая сила Е, развиваемая пьезоэлектрической головкой, пропорциональна смещению острия иглы. Если бы запись производилась с постоянной колебательной скоростью, смещение острия иглы уменьшилось бы с повышением частоты. Вследствие этого электродвижущая сила, развиваемая такой головкой, уменьшалась бы пропорционально частоте. Однако для реальной частотной характеристики канала записи амплитуда колебательной скорости Хт возрастает с частотой таким образом, что обеспечиваетсн с достаточным приближением постоянное значение Е. Амплитудно-частотная характеристика пьезоэлектрической головки стандартизована, она приведена на рис. 2.3 и имеет вид, обратный частотной характеристике канала записи.

Чувствительность головки пьезоэлектрического звукоснимателя определяется выражением

П

1п.з- г--.-;-5- (2.3)

и зависит не только от пьезоэлектрической постоянной П, частоты Й, емкости пьезоэлемента Сэ, но также и весьма существенно, особенно в области нижних частот, от сопротивления нагрузки ;?н- Выходное сопротивление пьезоэлектрической головки имеет емкостный характер и уменьшается с повышением частоты. Поэтому наибольшее влияние на чувствительность изменение сопротивления

оказывает в области нижних частот. На рис. 2.4 приведены АЧХ пьезоэлектрической головки для случая, когда частотная характеристика канала механической записи соответствует стандартизованной зависимости (см. рис. 2.3). Параметром этих кривых является сопротивление нагрузки R- Эти результаты ЭДверждают изложенные соображения и показывают, что наиболее плоская АЧХ тракта канал механической записи - пьезоэлектрическая головка получается, если сопротивление нагрузки головки составляет около 500 кОм. В случае корректирующий усилитель не требуется.

Магнитные головки развивают электродвижущую силу, пропорциональную колебательной скорости острия иглы. Поэтому напряжение иа вызмде таких головок повторяет по форме АЧХ канала механической записи (см. рис. 2.3). В этом случае необходима частотная коррекция для получения выходного напряжения, не зависящего от частоты. Очевидно, что АЧХ корректирующего усили-бля для магнитной головки должна иметь форму, обратную частотной характеристике канала механической записи (см. рис. 2.3, кривая 2).

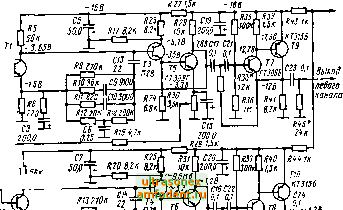

Принципиальная схема корректирующего усилителя, используемого в электропроигрывателе 1-ЭПУ73С, представлена на рис. 2.5, Усилитель состоит из

двух идентичных по схеме усилителей левого и правого каналов. В каждом щ них применено по пять транзисторов Коррекция частотных искажений головк производится в первых трех каскадах с помощью ?C-цeпeй, включенных в цеп обратной связи. Степень коррекции определяется постоянными времени этн> цепей, значения которых для данной схемы составляют Ti = 3276 мкс {R10 Cj

5 О -5 -10

Z ч 6 810 г f S sfo г t s вюТц

Рис 2 4. Амплитудно-частотные характеристики пьезоэлектрической головки при различных сопротивлениях нагрузки

н R14 СП), Г2=246 мкс {R11 СЮ и R15 012) и Тз=54 мкс {R12 С6+ +R18 С6 и R16 C8+R21 С8) В первых двух каскадах используются малощу-мящие транзисторы П28, а входной транзистор работает в оптимальном режиме при малом токе коллектора (0,2 мА).

>

BMd правого

канала

fJZo

-E.ct CS CIS I- Л***

Вымд правт канала

рис 2 5 Принципиальная схема корректирующего усилителя используемого s электропро нгрывателе типа 1-ЭПУ73С

< В соответствии с требованиями стандарта D1N 45-500 постоянные времени этих цепей равны: Tt3180 мкс, Т2=318 мкс и Ts=75 мкс, а для стандарта R1AA Ti = 5000 мкс, Т2=280 мкс и Тз=60 мкс.

Балансировка каналов производится резистором R8; выходное напряжение коло 100 ) устанавливается резисторами R30 и R32. Для уменьшения яяния вибраций ЭПУ усилитель имеет фильтр, обеспечивающий резкое умеиь- няе выходного напряжения на частотах ниже 30 Гц.

Применение корректирующего усилителя с частотной характеристикой, об-атной той, которую имеет канал механической ааписи, позволяет прн воспроизведении грамзаписи получить частотно-независимое выходное напряжение (конечно, с определенной степенью точности, как в любом реальном тракте).

На рис. 2 6 приведена принципиальная схема одного канала корректирующего усилителя электрофона Электроника Б1-01 . Транзисторы Т1 и Т2 включены по схеме с общим эмиттером и охвачены отрицательной обратной связью как по постоянному, так и по переменному току. Нагрузкой усилителя явля-

ется истоковый повторитель (на рисунке не показан).. Коррекция частотной характеристики осуществляется с помощью iC-цепей, включенных в цепь частотно-зависимой обратной связи (обведены тонкой линией). Выходное напряжение усилителя составляет 200-250 мВ.

Рис. 2 6 Принципиальная схема корректирующего усилителя электропроигрывателя Электроника Б1-01

Н6,7В

Напряжение, развиваемое магнитной головкой, существенно меньше, чем пьезоэлектрической. Оно составляет на нижних частотах от 1 до 4 мВ, а на верхних соответственно от 5 до 20 мВ. Так как в звуковом диапазоне уже приходится считаться с индуктивным Lt и активным сопротивлением ?г катушки, а также со входной емкостью головки Ср, то и здесь форма частотной характеристики головки зависит от выбранного сопротивления нагрузки ?н. Обычно R составляет 47 кОм прн Сг<200-г300 пФ.

Прижимная сила-это направленная вертикально статическая сила, действующая на немодулнрованную канавку грампластинки через иглу. Для стереофонической головки, имеющей раднус закругления 15 мк, допустимая нагрузка на иглу должна быть не более 0,07-0,1 Н. Если же прижимная сила становится слишком малой, ухудшаются условия огибания записи иглой, нгла может выталкиваться из канавки, а в отдельных случаях прыгать по пластинке. Все это или способствует появлению дополнительных нелинейных искажений (при неточном огибании модуляции записи), или ведет к повышенному износу иглы и пластинки. Можно говорить о критической прижимной силе, под которой понимается наименьшее ее значение, при которой игла точно следует по канавке при наибольших допустимых амплитудах записи. Обычно рабочая прижимная сила выбирается на 20-25% выше критической.

Для пьезоэлектрических головок прижимная сила составляет 60-70 мН, что ведет к значительному износу игл и пластинок. Для магнитных головок требуемая прижимная сила существенно меньше и обычно колеблется от 15 до i5 мН, а в лучших образцах не превышает 7,5 мН.

Важное значение для правильного считывания информации прн малой прижимной силе имеет гибкость подвижной системы головки. Гибкость звукоснимателя измеряется в статическом режиме и представляет собой отношение перемещения острия иглы к приложенной к нему силе. Чем больше гибкость, тем 1еньше требуется сила, необходимая для отклонения нглы иа одно и то же рас-оянне. Гибкость и прижимная сила взаимосвязаны: прн большей гибкости ловки меньшая прижимная сила обеспечивает надежное следование нглы по канавке с записью.

Риэ Р°Ф° ическая головка должна обладать повышенной гибкостью в го-2 °ggb 0M и вертикальном направлениях. Недостаточная гибкость пьезо-
