дяторы НИЗКОЙ н\ь1сокой частоты, включены в канал передачи основного сиг-

Регуляторы тембра низкой и высокой частоты, включенные в цепь отри-ательной обратной свКзи, показаны на рис. 2.16. Напряжение отрицательной об- атной связи снимается\с транзистора и подается через частотно-зависимый

>-

0,022

C233oSm

С5 0,Ш 72 30,0t5SJsS

С7ПС8

RIfJ. 3,3k

Рис. 2 15 Электрические схемы регуляторов тембра НЧ и ВЧ

четырехполюсник в цепь транзистора Гг. Регулирование низкой частоты производится регулятором R10, а высокой частоты--резистором R14 с отводом от середины. Глубина регулировки нижних и верхних частот составляет около 20 дБ.

Коэффициент гармоник не превосходит 0,3% при действующем значении выходного напряжения, равном 2 В.

Многополосные регуляторы формы АЧХ. Одним из важнейших параметров, определяющих качество звуковоспроизводящей аппаратуры, является форма АЧХ. Неравномерность АЧХ в рабочем диапазоне частот зависит от всех уст-

гсПЮб ШП r\R20 r\R21

ТЗ -1

Вход

fcsio.o

Выкодг

01125,0 R22 1к

т&пк<} Электрическая схема регуляторов тембра НЧ и ВЧ. включенных в цепь отрияа- Я обоатнпй лпоои

С7т,о

обратной связи

ройств, входящих в стереофонический тракт. Поэтому весьма полезным длд потребителя является устройство, позволяющее в достаточно щироких пределах регулировать форму АЧХ практически в любом месте диапазона слышимых час-тот. Это позволяет не только устранить дефекты, имеющиеся в аппаратуре, но и устранить иногда нежелательное влияние акустических параметров помещения прослущивания, а также самому слушателю подбирать наиболее приемлемые для него тембры звучания инструментов и голосов, добиться оптимальной прозрач-иости и яркости звучания. Такие регуляторы получили название многополосных регуляторов тембра, за рубежом они называются эквалайзерами и часто выпускаются в виде самостоятельного функционального блока Число полос регулирования обычно составляет пять - шесть, но в отдельных случаях до десяти ц более (в так называемых октавных и полуоктавньгх эквалайзерах).

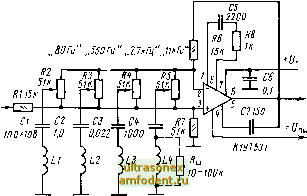

Вначале появились электрические схемы с использованием iC-контуров. Пример такой схемы с использованием операционного усилителя (например, типа К1УТ531) представлен на рис. 2.17. Частоты регулирования составляют 80, 550 Гц, 2,7 и 11 кГц. Полоса регулируемых частот определяется добротностью контуров L1. С1\ L2, С2; L3, СЗ; L4, С4.

Ёым9

Рис 2 17. Многополосньгй регулятор темб менением lc контуров

а, выполненный на операционном усилителе с прн ;

Предел регулирования в этой схеме составляет ±22 дБ, номинальное выходное напряжение 10 В при коэффициенте гармоник не более 0,1%. Добротность контуров удобно изменять путем подключения резисторов параллельно к катушкам.

Существенным недостатком рассмотренной схемы многополосного регулятора тембра является применение катушек индуктивности, особенно громоздких иа нижних частотах. Кроме того, их применение создает повышенные технологические трудности для производства. От их недостатков свободны регуляторы, использующие /?С-фильтры. Более предпочтительным является использование активных iC-фильтров.

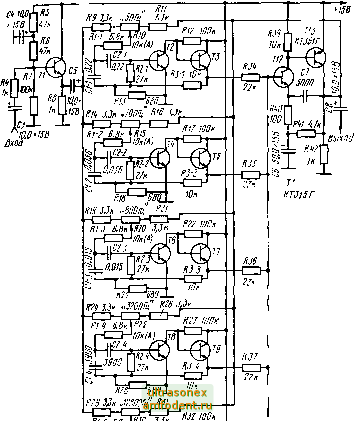

На рис. 2 18 представлена схема пятиполосного регулятора тембра Средние частоты регулируемых полос составляют (при выбранных номиналах ?С-звень-ев) соответственно 50, 200, 800 Гц, 3,2 и 12,8 кГц. Пределы регулирования для каждой полосы составляют ±12 дБ. При перемещении движка потенциометра от центра в крайнее положение изменение затухания на границах соседней полосы не превышает 3 дБ.

Все большее распространение при проектировании октавных фильтров в многополосных регуляторах тембра находят операционные усилители. Одна из таких схем октавпого регулятора показана на рис. 2.19. Регулирование формы АЧХ осуществляется резисторами R13-R22 и составляет ±17 дБ. Однако в рассматриваемом регуляторе используется один контур, настроенный на частоту 16 кГц, в остальных полосных регуляторах для этих целей используется активный iC-фильтр, выполненный на операционном усилителе серии К1УТ531.

© Kononovich

djvued by (Oman efimov 1 г/6/гООЗ http: www,tarlep.netr roman

Выходе I реХ;улятора имеем сигнал, совпадающий по фазе с входным, а на Выходе 2 - противофазный сигнал. Здесь, как и во всех предшествующих рмах показан лишь один канал регулятора. Защита оконечных каскадов усилителей от перегрузки. Для защиты транзисторов оконечного каК;када от перевозбуждения (т. е. от воздействия на их

Рис. 2 18. Принципиальная схема пятиполосного регулятора тембра на RC-элементах

вход сигналов, превышающих допустимые значения), а также от перегрузки (когда сопротивление нагрузки усилителя по тем или иным причинам становится ниже номинального) применяют специальные цепи защиты. В противном случае выходной ток транзисторов превысил бы в эти моменты времени допустимые значения и транзисторы вышли бы из строя. Применение обычных плавких предохранителей в этом случае, где уровень сигнала, а следовательно, и выходной ток постоянно меняются, не эффективно. Плавкие предохранители можно использовать при перегрузках длительного характера, но они совершенно Не эффективны при кратковременных перегрузках.
