Примером функционального блока является стереодекодер СД-А-5 (см рис. 6.19).

В радиоле Вега-329-стерео применены следующие функциональные блоки блок УКВ-П-5, с емкостной настройкой, на трех транзисторах; блок ДЧМ-1-5, содержащий тракт ПЧ с частотным детектором, схемой АПЧ и бесшумной настройки и предварительным УНЧ Селективность тракта ПЧ обеспечивается льезокерамическим фильтром ФП1П-0,49. В качестве усилителя-ограничителя и частотного детектора используется МС К174УРЗ. В блоке ис пользована также МС К1НТ591Б, представляющая собой спаренный транзи стор;

блок СД-Б-5, содержащий устройство декодирования КСС и индикации *Моно-Стерео ;

два блока H40-III-I, усилителей звуковых частот для каждого стереока нала;

блок регуляторов громкости, тембра и стереобаланса, содержащий также каскады предварительного усиления звуковых частот; блок стабилизации питающих напряжений, блок проигрывателя 11-ЭПУ-62СП.

На основной плате расположен блок ВЧ-ПЧ, содержащий тракт AM и пе рсключатель диапазонов. Тракт AM выполнен на МС К. 74ХА2.

Радиола комплектуется двумя выносными акустическими системами тнп< 6АС-6.

Габариты радиолы 196X520X390 мм, акустических систем ЗО0Х2ОО> XI65 мм. Масса радиолы с акустическими системами 20 кг.

7.2. Стереофонические приемники I класса

В течение ряда лет наша промышленность выпускала транзи сторную стереорадиолу I класса Рнга-10Ь. Она имела чувствительность i JKB диапазоне не ниже 10 мкВ и выходную мощность 1,5 Вт на канал. Однакс технические решения, использованные в этой радиоле, со временем устарели, , ее параметры перестали удовлетворять возросшим требованиям к приемных устройствам 1 класса. Поэтому она была снята с производства и заменена бо лес совершенной моделью Мелодия-101-стерео .

Радиола Мелодия-101-стерео . Внещний вид этой радиолы показан и; рис. 7.5. Радиола имеет блочное построение: всеволновый тюнер-усилител! (приемно-усилительный блок), ЭПУ и две акустические системы.


Рис. 7.5. Радиола Мелодия-101-стерео

Структурная схема тюнера-усилителя показана на рис. 7 6. В нем применен унифицированный блок УКВ-1. Блок имеет электронную настройку с помощью трех варикапных матриц КВС111Б. Встречное включение варикапов в матрицах обеспечивает высокую линейность тракта Перестраиваются не только контуры гетеродина и УВЧ, но и входной контур, что существенно повышает линейную селективность тракта. Блок настройки БН содержит четыре переменных резистора, задающих потенциал на варикапные матрицы. Один из этих резисторов используется для обзора диапазона УКВ, остальные три - для фиксированных настроек, позволяющих перейти на прием заранее определенной станции простым нажатием кнопки.



о Kononovich

djvoed by romon efimov 1 г/6/гООЗ tiHp: www.fariep.netrromon

Блок КСДВ содержит в диапазонах ДВ и СВ перестраиваемые полосовые Анльтры, а в диапазоне KB - одиночные контуры. Особенностью блока является применение кольцевого диодного смесителя КС, что резко снижает количество возможных паразитных каналов приема

Блок ПЧ комбинированный, содержит четыре каскада усиления в тракте ЧМ и три - в тракте AM. В отличие от более старых моделей, здесь примене-


Jsm-iM

усари

шп мп

4£ 1

Cmmiiixalep

ay/I

i4u 5/ioh pt

SaIK п)

~Ьра

Cmepeg

л JOT

Рис. 7.6. Структурная схема тюнера-усилителя радиолы <Мелодня-101-стерео>

ны четырехконтурные ФСС, причем полоса ФСС в тракте AM - изменяемая на три фиксированных положения: узкая полоса уп (4,5-5,5 кГц), широкая полоса ШП (8-10 кГц) и местный прием МП (13,5-15 кГц). Это позволяет выбрать оптимальный режим приема в зависимости от уровней сигнала и помех. Второй каскад П УПЧ-АМ служит одновременно усилителем АРУ. Усиленное напряжение АРУ воздействует на транзистор УВЧ блока КСДВ. В эту же цепь включен индикатор настройки

Напряжение с частотного детектора ЧД через ПУНЧ снимается на стереодекодер, а в режиме Моно непосредственно поступает в трактах звуковых Частот.

Стереодекодер построен по принципу полярного детектора. Напряжение на полярный детектор ЯД подается после каскада восстановления поднесущей ВЯч, а с выхода ЯД сигналы левого и правого стереоканалов поступают на фильтры нижних частот Ф и после подавления в них поднесущей и ее гармоник усиливаются (УЛ и УЯ) до значения, необходимого для нормальной работы тракта звуковых частот.

Цепь стереоиндикации состоит из усилителя напряжения поднесущей УЯ и электронного ключа К, включающего сигнальную лампу.

Звуковой тракт состоит из блока предварительного усиления (ЯУ), блока регуляторов тембра (РТ) и блока оконечных усилителей (ОУ), В блоке ЯУ размещены усилители напряжения УНЛ и УНП (левый и правый) и активные фильтры ЛФ, снабженные кнопочными выключателями. При нажатии одного из них фильтры срезают частоты ниже 200 Гц (подавляют фон и низкочастотные шумы), а при нажатии другого достигается быстрый спад частот выше 5 кГц (происходит подавление шумов и помех на верхних частотах). В блоке РГ размещены спаренные регуляторы тембра нижних и верхних частот и раздельные регуляторы громкости по каналам ГрЛ и ГрП РТЛ и РТП (левый и правый). С помощью этих регуляторов можно управлять также балансом громкости в стереоканалах. Для регуляторов тембра и громкости используются движковые потенциометры Это, в частности, позволяет регулировать громкость в обоих каналах одновременно, не нарушая стереобаланса. Оконечные усилители ОУЛ и ОУП - бестрансформаторные, с глубокой обратной связью.

В радиоле применено электропроигрывающее устройство 11-ЭПУ-52С. Акустические системы малогабаритные, содержат по два громкоговорителя 6ГД-6 и ЗГД-2.

6-189 137



http : www.f a rl e p. n etTro n

Габариты радиолы Мелодия-101-стерео : приемника 163X623X317 мм, звуковой колонки 163X168X300 мм. Масса приемника 13 кг, масса звуковой колонки 3,5 кг.

На основе радиолы Мелодия-101-стерео были разработаны радиола Мелодия-104-стерео и магниторадиола Мелодия-105-стерео . Модель Мелодия-104-стерео отличается применением усовершенствованного электропронгрывающего устройства 11-ЭПУ-62СМ (с магнитной головкой) или 11-ЭПУ-62СП (с пьезокерамической головкой). Поскольку магнитная головка развивает меньшее напряжение, в блок 11-ЭПУ-62СМ введен двухканальный усилитель на микро схемах К1УТ531А. Кроме того, в этой радиоле применен новый, более совер шейный стереодекодер СД-А-1.

Модель Мелодия-105-стерео отличается дополнительно введением кассетной магнитофонной панелью с лентопротяжным механизмом МК-43А производства ВНР, примерно удовлетворяющим требованиям III класса.

УКВ тюнер Рондо-101 . Тюнер Рондо-101 (рис. 7 7) представляет собоГ. приемное устройство без усилителя звуковых частот и предназначен для подключения к усилителю, электрофону или магнитофону с целью прослушиваии;

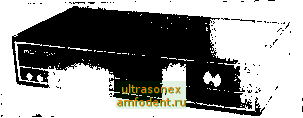

Рис. 7.7. Тюнер Роидо-101>

моно или стереопередач в УКВ диапазоне. Выпуск такого типа аппаратурь имеет глубокий смысл У любителей музыки постепенно накапливаются аппараты для воспроизведения звука, по своему составу в значительной степени дублирующие друг друга. Каждый из них, как правило, имеет достаточно хороши? усилитель звуковых частот и акустическую систему. В этих условиях покупка приемника или, тем более, радиолы приводит к непроизводительным затратам Тюнер стоит значительно дешевле и является высококачественным источнико для приема программ, принимаемых по радио Он позволяет использовать уже имеющуюся у слушателя низкочастотную аппаратуру.

Тюиер Рондо-101 относится к несложным и недорогим устройствам, но обеспечивает радиоприем по I классу. Как видно из структурной схемы (рис 7.8), он состоит из блока УКВ, тракта ПЧ, стереодекодера СД блока фильтров

1:/

>. УНВ

ПУНЧ

Моно

Рис. 7.8. Структурная схема тюнера Рондо-iOIj

БФ. Блок УКВ-2-2Е аналогичен применяемому в радиолах Вега-312С и Ве га-319С . Усилитель промежуточной частоты пятикаскадный, с распределенно? селекцией в виде пар связанных контуров в каждом каскаде. После частотного детектора ЧД размещен ПУНЧ с корректором сквозной частотной характери стики тракта. Выход Стерео соединяется с СД, а выход Моно , содержащий 138
