цепь компенсации предыскажений, идет на переключатель Моно-Стерео . Стереодекодер суммарно-разностного типа, содержит также усилитель и детектор поднесущей с выходом на стереоиндикатор Блок фильтров включает в себя эмиттерные повторители, по одному в каждом канале Его основная задача - убрать надтональные составляющие, которые могут создать интерференционные свисты при записи на магнитофон.

На рис. 7.9 показана характеристика выходного сигнала и щумов тюнера в зависимости от напряжения на входе.

Рис. 7 9. Зависимость выходного сигнала н шума от уровня входного сигнала тюнера Рондо-lOl

Вых/ ВЫХ

SSi-

W 100 1000 10000 тВ

7.3. Стереофонические приемники высшего класса

Приемная аппаратура высшего класса первой появилась в продаже после утверждения системы стереофонического вещания и начала регулярных стереопередач Это естественно, так как понятие стереофонического звучания непосредственно связывается с общим высоким качеством воспроизведения звука. Кроме того, в высшем классе менее заметны дополнительные затраты, связанные с введением второго тракта звуковых частот.

В 1965 г. отечественная промышленность начала выпуск ламповой стереофонической радиолы Симфония-2 Это была переработка применительно к требованиям стереофонии монорадиолы Симфония . Следует заметить, что тракт ПЧ этой радиолы почти пе изменился и поэтому не позволял получить высоких качественных показателей при приеме стеоеофонических радиопередач. Однако дли первого этапа внедрения стереофонического радиовещания параметры радиолы были вполне приемлемыми и она выпускалась до 1971 г. Более того, Сим-фсния-2 послужила прототипом для ряда радиол более позднего периода. Так, с 1970 г. начался выпуск радиолы Эстония-стерео , которая, отличаясь существенно внешним видом, практически повторяла принципиальную схему Сим-фонии-2 . Разработанная в 1972 г. радиола Эстония-ООб-стерео сохранила в основном схему высокочастотной части прежних моделей, но в нее введен транзисторный тракт звуковых частот. Кроме того, в этой радиоле применено улучшенное электропроигрывающее устройство П-ЭПУ-62СМ, добавлена электронная схема АПЧ в диапазонах с AM и ЧМ и после стереодекодера введены фильтры нижних частот для ослабления поднесущей и ее гармоник. Мало отличается по схеме от этой радиолы модель Вега-001 , в которой применена звуковая часть от стереофонического электрофона Вега-103 .

В 1975 г. появилась стереорадиола Вега-003 (рис 7 10), отличающаяся от Веги-001 использованием электропроигрывающего устройства G=600 В фирмы Унитра-Фоиика (ПНР) с магнитоэлектрической головкой звукоснимателя. Эта модель стала последней в поколении ламповых н лампово-транзисториых стереофонических приемников

Стереорадиола Виктория-001 . Полностью транзисторная всеволновая стереорадиола Виктория-001 явилась шагом вперед по сравнению с ламповыми и лампово-тракзисторными стереорадиолами Радиола выполняется в двух вариантах- напольном и полочном (рис. 7 11). На рнс. 7.12 дана структурная схема радиолы.

Вход УКВ тракта радиолы рассчитан на подключение асимметричной антенны с сопротивлением 75 Ом и имеет делитель, позволяющий при приеме ближних станций переходить с дальнего Д на местный прием. Благодаря этому удается избежать перегрузки блока УКВ и появления вследствие этого паразитных каналов приема. Этой же цели служит введенная в блок УКВ цепь АРУ. Усилитель высокой частоты содержит два каскада. Три контура УВЧ (включая

6 139



о Kononovich

djvoed by roman efimov 1 г/6/гООЗ litlp: www.fariep.oertDmao

ВХОДНОЙ) перестраиваются вместе с Контуром гетеродина с помощью варикапных матриц КВС-111 Б Блок настройки Bi содержит четыре потенциометра - для обзора диапазона УКВ и трех фиксированных настроек на выбранные станции

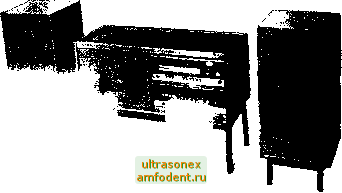

Рис 7 10 Стереораднола Вега 003

Блок ПЧ ЧМ с распределенной селекцией, содержит пять каскадов с двух контурными полосовыми фильтрами После частотного детектора ЧД предусмот реи ПУНЧ для усиления выходного напряжения и коррекции частотных характеристик, необходимый для высококачественного стереоприема С входа ПУНЧ слижается управляющее напряжение АПЧ


Рис 7 II Радиста Виктория 001

Блок стереодекодера построен на основе полярного детектора по услож ценной схеме с четырьмя диодами, что позволяет уменьшить нелинейные иска жения и осуществить автоматическое переключение Моно Стерео Каскад восстановления поднесущеи содержит умножитель добротности Образовавшееся ПМК поступает на полярный детектор ПД через согласующий каскад СК- За полярным детектором следуют фильтры нижних частот Ф с цепями компенсации предыскажений и усилители (левый н правый) В блок стереодекодера входит также устройство стереоавтоматики СА, переключающее стереодекодер в режим *Стерео> при наличии напряжения поднесушей частоты Для этого поднесущая усиливается и выпрямляется Выпрямленное напряжение открывает мультивиб-



о Kononovich

djvoed by roman ehmov 12/6/2003 http: ww.tafiepmetrromao

ратор, который уменьшает напряжение смещения на ЯД н включает его в режим детектирования стереосигнала

Блок УНЧ содержит в каждом канале предварительный усилитель ЯУ с ре-гу.1Я10рами громкости Гр и стереобаланса с предоконечный усилитель с регуляторами тембра ПОУ, фазоинвертор ФИ и оконечный усилитель ОУ, выпол-



®4z] 11hzhm}

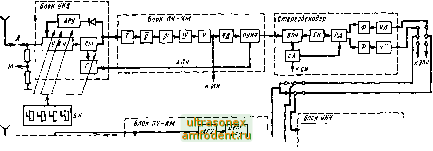

Рис 7 12 Структурная схема радиолы Виктория 001

иеннын по последовательной двухтактной бестрансформаторной схеме Каждая т акустических систем (АСЛ и АСП) содержит разделитетьные iC-фильтры, нагруженные на громкоговорители 8ГД-1, 4ГД-6 и ЗГД 2

Тракт AM радиолы состоит из блока КСДВ и блока ПЧ AM Настройка тракта на принимаемую частоту производится с помощью трехсекционного переменного конденсатора Кольцевой смеситель КС позволяет уменьшить нелинейные искажения и снизить количество паразитных каналов приема В тракте ПЧ-АМ основная селективность сосредоточена между первым и вторым каскадами усиления в виде четырехконтурного LC фильтра

Достоинством радиолы является эффективная АРУ с усилением, действующая на управляемые аттенюаторы УА, размещенные на входах блоков КСДВ и ПЧ AM Со второго аттенюатора снимается напряжение на индикатор настройки ИН При ЧМ приеме этот индикатор переключается на выход тракта ПЧ ЧМ

Потребляемая радиолой мощность пе более 110 Вт Габариты радиолы в нрпольном исполнении 672X350x974 мм Габариты каждой акустической системы 672X270X360 мм

На рис 7 13 показана АЧХ всего тракта радиолы по звуковому давлению в диапазоне УКВ в режиме стереоприема Там же пунктиром приведена характеристика, снятая по электрическому напряжению при положении регуляторов тембра Широкая полоса

Стереотюнер Ласпи-001 . Ультракоротковолновый стереотюнер Лас-пи 001 представляет собой устройство, позчоляющее принимать моно- и стереопередачи с весьма высоким и устойчивым качеством Это видно из его технических характеристик чувствительность не ниже 2,5 мкВ, отношение сигнал/шум не ниже 60 дБ ( Моно ) и 54 дБ ( Стерео ), диапазон воспроизводимых частот 16-16 000 Гц ( Моно ) и 20-15 000 Гц ( Стерео ) с неравномерностью не более ±2 дБ, коэффициент гармоник ие более 0 5% ( Моно ) и 0,8% ( Стерео ), переходные затухания между стереоканалами более 30 дБ иа частоте 1000 Гц н 26 дБ на частотах 160 и 10 000 Гц, селективность по зеркальному каналу, промежуточной частоте н другим паразитным каналам более 70 дБ, подавление надтональных составляющих на выходе тюнера выше 50 дБ

Внешний вид тюнера показан на рис 7 14, а его структурная схема - на рис 715
