адающего генератора, управляемого напряжением ГУН. Управление произво-ится с помощью варикапов, включенных в контур генератора. В зависимости т того, в каком частотном канале должен работать передатчик, средняя час-ота генератора устанавливается в пределах от 65,8 до 73 МГц. После CAf оответственно образуются частоты от 5,8 до 13 МГц, поступающие на дели-ель частоты с переменным, устанавливаемым заранее коэффициентом деле-ия (23 200-52 000 раз). Коэффициент деления выбирается так, чтобы на вы. оде делителя образовалась средняя частота 250 Гц. Та же частота поступает опорного генератора после деления на 20 000. Фазы поступающих напряже-ий сравниваются на ИФД. Если соблюдается точное равенство частот, го остоянной составляющей на выходе ИФД нет. При этом после ФНЧ сигнал аосогласования отсутствует. Отклонение средней частоты ГУН от заданной едет к появлению на выходе ИФД сигнала рассогласования. Этот сигнал оступает на варикапы ГУН и возвращает его частоту к заданному значе-ию. Меняя коэффициент деления в делителе частоты, можно установить необ-одимую частоту передатчика. Генератор несущей частоты, управляемый наряжением, модулируется от источника низких частот (линия звуковой частоты монорежиме, выход стереомодулятора в стереорежиме). С выхода ГУН мо-(улированные колебания поступают на МУ передатчика.

Возбудитель с синтезатором частоты позволяет устанавливать любую час-оту в диапазоне УКВ радиовещания с дискретностью 10 кГц.

Основные качественные показатели возбудителя следующие; выходное наряжение 1 В на сопротивление 75 Ом; АЧХ в монорежиме соответствует с очностью 1+0,8 дБ характеристике цепи предыскажений с постоянной времени О мкс; в стереорежиме АЧХ горизонтальна с точностью ±0,3 дБ в полосе астот 30-50 ООО Гц; коэффициент гармоник в моно- и стереорежиме не бо-ее 0,8%; уровень шумов не более -70 дБ, уровень фона ке более -64 дБ; Ззмеры возбудителя 200x220X400 мм (без блока питания); напряжения пи-ания 9, 12 и 27 В постоянного тока, стабилизированные.

5.4. Модуляторы стереофонического сигнала

Наиболее очевидный способ получения КСС - суммарно-разно-тный метод. В его основе лежит следующая последовательность операций рис. 5.4). Из сигналов Л и В образуется сумма и разность Л1=Л-ЬВ, 5 = =Л-В. Затем сигналом разности S модулируется поднесущая 31,25 кГц, по-

AB

лятор

ПШЦепь подабле-ния поднесущеи

Кварцевый генератор

Рис. 5.4. Структурная схема суммарно-разностного стереомодулятора

ученная от генератора, стабилизированного кварцем. Образовавшийся AM сигал суммируется с сигналом суммы М. Если выдержан баланс амплитуд и аз между сигналами М и S, то образуются ПМК согласно уравнению (4.7). [реобразование в КСС происходит с помощью цепи подавления поднесушей астоты.

Суммарно-разностный метод получения КСС использовался в ряде моду-яторов. Его преимущество - возможность применения в передающей аппара-уре, построенной по методу передачи с разделенным спектром. При этом снг-ал А+В подается непосредственно на возбудитель, а поднесущая, модули-

ованная сигналом Л-В - на вторичный модулятор передатчика. Недостаток уммарно-разностного метода - трудность поддержания точного баланса ам-литуд и фаз между двумя частями спектра ПМК.

Наиболее совершенной следует считать схему, в которой КСС получается f. помош,ью так называемого метода переключения . Принцип этого метода заключается в следующем (рис. 5.5).

В зависимости от положения ключа Я, переключающегося с частотой поднесущей /под, иа выход его будут поступать прямоугольные импульсы, амплитуда которых меняется по закону [7о+Уа sin Шпод или -(/o+t/в sin Шпод где и а и Ub - модулирующие напряжения в каналах Л и В, а (/о - постоянное напряжение. Форма сигнала на выходе ключа представляет собой ПМК, до с прямоугольной формой несущего колебания. Спектр такого сигнала можно определить исходя из известного выражения для спектра прямоугольных импульсов:

ij - U -~ + ~-sinmt sinSiot-\--sin5(i)t-\- . . . (5.1)

Тогда для положительных импульсов

- + -( Sinfflnofli+V 81ПЗШпод< + 4 5поД<+-

2 я \ 3 5

Выражение для отрицательных импульсов легко получить, если учесть их сдвиг по фазе относительно положительных импульсов, т. е. подставить в уравнение (5.1) вместо (й/ значение Ktt+n. Тогда получаем

12/ 1 1

- - -( sinMnofli +- sin3cOnofl< + - X

= (-d/ + d/) Х31п5Шпод+

Результирующее напряжение будет

51ПШ

+ -у 51пЗШпод-Ь-51п5 Шпод+

Если теперь обозначить UаЦГо - Ша, UbIUo = поднесущей отфильтровать, то получаем уравнение

Шв, а высшие гармоники

sin + 5 sin ) + (1 + sin t

. sin Йр n X

X [sin Шпод < ,

(5.2)

которое отличается от уравнения ПМК только коэффициентом 4/л; перед над-тональной частью. Для приведения к ПМК достаточно добавить колебание

1 =

-( sinQ.+sinQ/

(5.3)

Если теперь вынести 4/л; за квадратные скобки и заменить - lJi, = Vm, то поэт:

лучим уравнение ПМК.

Принцип переключения используется в стереомодуляторе МОД-13, входящем в стойку стереомодуляторов АРС-1. В этой стойке (рис. 5.6) расположены два комплекта модуляторов (рабочий и резервный), блок резервирования и коммутации БРК-1, блок высокой частоты (контрольный приемник) БВЧ-1, блок декодирования стереосигнала БДС-1, блок визуальной индикации БВИ-1 и блок питания БП-84. Структурная схема стереомодулятора МОД-13 показана на рис. 5.7.

Сигналы стереоканалов Л и В поступают на блок согласования и контроля Б-90. Он содержит входные трансформаторы, служащие для перехода с симметричного входа на несимметричный, регуляторы уровня РУ и блок конт-

рЬля БК, служащий для контроля установленного уровня сигналов в кан; лах А я В. Кроме того, в блок Б-90 введены элементы коммутации; кнопк позволяющие оперативно отключать ту или другую линию и переключате7 для перехода с линий Л и В иа звуковой генератор при проверке работ модулятора и при измерениях. Блок Б-90 съемный и может быть замене блоком генераторов звуковых частот при проверке качественных показателе; передающего тракта.

~2 П fyj п

(А+В)

Рнс. 5.5. Принцип получения ПМК методом переключения

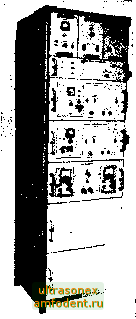

Рис. 5.6. Стойка стереомодуляторов АРС-1

С выхода блока Б-90 сигналы каналов Л и В через согласующие усилители СУ поступают на электронный коммутатор ЭК, являющийся центрально* частью модулятора. Беременной режим переключателя ЭК задается кварцевы генератором поднесущеи частоты ГПЧ.

Синхронизация

Рис. 5.7. Структурная схема стереомодулятора МОД-13
