Можно также уменьшать шумы прн стереоприеме при слабых сигналах за счет ухудшения разделения стереоканалов. В таком устройстве напряжение промежуточной частоты детектируется и образовавшееся постоянное напряжение управляет уровнем сигнала А-В. При слабом входном сигнале доля сигнала А-В в общем стереосигнале уменьшается. Так как шумы в основном идут в тракте А-В, то при этом отношение сигнал/шум улучшается. Так при уменьшении доли сигнала А-В в 2 раза отношение сигнал/шум повысится на 6 дБ. Но нетрудно подсчитать, что переходное затухание между стереоканала-(ди при этом уменьшится до 10 дБ.

6.3. Мешающее действие соседних радиостанций

Расширение спектра частот при стереоприеме является причиной повышения чувствительности приемника к помехам от других радиостанций.

Действие помех от соседних радиостанций оценивается так называемым защитным отношением, т. е. минимальным отношением мощностей полезного и мешающего сигналов на входе приемника, которое нужно создать, чтобы принять передачу без заметных помех. Защитные отношения определяются методом субъективных экспертиз, т. е. эксперты определяют, какая помеха на входе приемника может еще считаться незаметной. Существует и объективный метод измерений защитных отношений с помощью приборов. Кроме того, общий характер зависимости защитных отношений от расстояния между несущими полезной и мешающей станций может быть оценен теоретически, на основании расчета уровня помехи на выходе приемника.

Процесс образования помехи при действии мешающей радностанции поясняет рис. 6.3. На рис. 6.3а показаны спектры излучения полезной н мешающей

Рис. 6.3. Процесс образования помехи при действии мешающей радиостанции

Рис. 6.4. Защитные отношения при моно-н стереоприеме

радиостанций. При близком расположении несущих частот их спектры пере-<?рываются. В результате взаимодействия спектральных составляющих образуется спектр помехи, изображенной на рнс. б.Зо. Часть этого спектра, далеко отстоящая от несущей полезной станции, фильтруется за счет селективности ВЧ части приемника (рис. 6.36, пунктир). На выход приемника проходят составляющие этого спектра, соответствующие воспроизводимым частотам. При *1оноприеме этн частоты от нуля (точнее, от Йн) до верхней звуковой частоты йв заштрихованы на рис. б.Зв, При стереоприеме это частоты, соответствующие тональной и надтональной частям КСС (рис. б.Зг).

Стереоприе.м требует более высоких защитных отношений по сравнению <: моноприемной. На рис. 6.4 сплошной кривой показаны защитные отношения

© Kononovich

djvued by roman elimov 1 ?/E/2DD3 http: www.farlep,netr roman

ДЛЯ моноприема с максимальной девиацией частоты 50 кГц, рекомендуемы! Международным Консультативным Комитетом по Радиовешанию (МККР) За щитные отношения соответствующие этой кривой, обеспечивают удовлетвори тельный прием в течение 99% времени работы полезной и мешающей радио станций Аналогичная кривая для стереофонического вещания пока не утвер дена Примерный вид такой кривой для стереоприема, полученной на основа НИИ многочисленных экспериментов и расчетов, показан на рис 6 4 пунктирно линией Из сравнения двух кривых видно, что увеличение защитных отноше НИИ максимально при различии частот радиостанций около 60 кГц и составляв в этот момент приблизительно 18 дБ Прн увеличении разности частот ухуд шение защитных отношений становится менее заметным, а при разностях бо лее 180 кГц необходимые защитные отношения при стерео- й моноприеме ста новятся практически одинаковыми Ухудшение защитных отношений прн стерео приеме приводит к тому, что в присутствии мешающей станции зона удовлет ворительного приема стереофонической радиостанции сокращается В связи быстрым развитием УКВ радиовещания со временем может создаться положе ние когда случаи такого сокращения зоны станут довольно частыми

Следует отметить, что введение стереофонического вещаиия не создае сокращения зоны других радиостанций, уже ведущих моно или стереовещание Это происходит потому, что значения защитных отношений почти не завися от вида передачи и практически целиком определяются видом приема (моис стерео) Последнее обстоятельство весьма упростило процесс введения стерео фонического вещания, так как при этом не потребовалось изменять план раз мещеиия радиовещательных УКВ передатчиков

6.4. Влияние многолучевого распространения радиоволн

Существенное влияние на качество стереофонического радиоприема оказывают помехи, появляющиеся из за отражений радиоволн от тех нл иных препятствий Эти помехи особенно вероятны в городах, где существует много объектов, могущих стать источниками отражения электромагнитной энергии При действии такого вида помехи (назовем ее интерфереициониой ) иа вход приемника поступает, кроме прямого сигнала, один или несколько отра-женных При этом отраженный сигнал пройдет от передатчика до приемника больший путь, чем прямой сигнал Следовательно, он появится на входе с за паздыванием на некоторое время т За это время изменятся фаза несуще прямого сигнала, а при частотной модуляции изменится и само значение ие сущей частоты Конечно, и амплитуда отраженного сигнала будет отличатьс от амплитуды основного, главным образом из за затухания при отражении Таким образом на входе приемника оказываются по крайней мере два сигнала с разными амплитудами и фазами (частотами), но оба эти сигнала находятся в полосе пропускания высокочастотного тракта приемника Суммар ный сигнал на входе амплитудного ограничителя приемника может быть запи сан о виде

= tnp{со5[(йв< + ф(0] +*cos[uJo!: -ш т + г) (ц - г)]},

где й - соотношение амплитуд отраженного и прямого сигналов, \)f(t)-моду лирующая функция, Uap - амплитуда прямого сигнала

Нетрудно показать, что суммарный сигнал имеет и амплитудную н частот иую модуляцию (АЧМ сигнал) Коэффициент AM этого сигнала тем больше чем больше fe, и стремится к единице прн fe-)-l В реальных условиях, как пра вило, отраженные сигналы имеют большое затухание, т е fe<l Поэтому па разитная AM может быть подавлена с помощью эффективного амплитудного ограничителя От паразит юй ЧМ избавиться невозможно, и она является при чиной возникающих на выходе искажений

Искажения нз-за многолучевого распространения могут быть тем больши ми, чем выше частота модуляции несущей Это объясняется тем, что при вы соких модулирующих частотах заметная разница в частоте несущей прямого и отраженного сигналов возникает уже при отражениях от близких препят ствйй При модуляции частотой F (в килогерцах) разность фаз прямого i

отраженного сигналов может быть определена по формуле (f>°=l,2FS, где 5 - разность Путей прямого и отраженного сигналов (в километрах)

При монофоническом вещании и модуляции частотой 1 кГц разность фаэ достигает 10° при разности хода 8,3 км, что соответствует отражению от далеких препятствий и соответственно малой интенсивности отраженного луча (k<\ При стереофоническом вещании модуляция частотой 1 кГц создает частоты 1, 30,25 и 32 25 кГц На максимальной из этих частот разность фаэ [0° достигается при разности хода всего лишь на 260 м, что может создать большие искажения сигнала

Нетинейные искажения стереосигнала при модуляции в одном канале могут достигать 15°/о В этих же условиях искажения моносигнала составляют всего 1%

Интерференционные искажения при стереоприеме могут свести иа нет все преимущества высококачественного приемника Дополнительное неудобство заключается в том, что эти искажения трудно выделить из других видов искажений, в отличие, например, от телевидения, где они проявляются как отчетливо видимые повторы изображения Поэтому борьба с интерференционными искажениями стала в наши дни первостепенной проблемой УКВ приема в городских условиях

Наиболее эффективным способом снижения уровня отраженных сигналов является применение антенн с узкой диаграммой направленности На рис 6 5о условно изображена трехэлементная антенна типа волновой канал , а на

270 300 5)

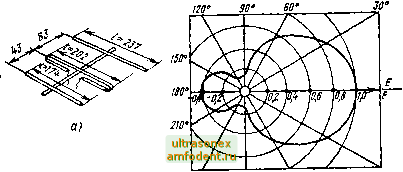

Рис 6 5 Трехэлементная антенна типа волновой канал (а) и ее диаграмма иаправлен-иости (6)

рис 6 56 показана ее диаграмма направленности Если эта антенна направлена на принимаемую УКВ радиостанцию то отражения с противоположного направления будут ослаблены в 25 раза Существенно ослаблен будет также прием отражений от всех препятствий расположенных в секторе ограниченном углами ботее 60° от направления иа радиостанцию На рис 6 5а показаны размеры элементов антенны и расстояний между ними в санту1метрах, значения даны для диапазона УКВ 65,8-73 МГц Антенна изготовляется из трубки диаметром 15 мм и имеет сопротивление 80 Ом

Для определения оптимального положения антенны применяют в приемниках измерители поля и индикаторы многолучевого распространения На рнс 6 6а показана структурная схема одного из вариантов таких устройств. Сигнал ПЧ снимается с приемника до ограничителя амплитуды, усиливается и детектируется Выходное напряжение детектора поступает иа стрелочный прибор, который показывает уровень ПЧ, примерно пропорциональный входному сигналу Антенна устанавливается по максимуму показаний прибора Если этот сигнал про детектировать еще раз, то прибор покажет уровень паразитной AM, по которому можно судить об иитенсивностн отраженных сигналов (положение 2 переключателя иа рнс 6 6о)
