лучшая стабилизация формы характеристик направленности во всем требуемом диапазоне частот (300-5000) Гц;

в) для каждого значения радиуса R прн L = const и do = const наибольшая направленность излучения наблюдается прн выполнении условия йо Хв. При этом характеристика направленности изменяется монотонно н имеет один главный лепесток в угле от О до 60°. Дальнейшее повышение частоты fо приводит не к сужению, а к расширению характеристики направлеиности группового излучателя (рис. 3.11);

г) апертура L определяет степень фокусирования звука, do - значение верхней рабочей частоты группового излучателя, в то время как значение радиуса Л - степень стабилизации формы характеристики направленности. Наилучшая стабилизация наблюдается при У? 1,6 м (рис. 3.12). Для получения

Рис. 3.12. Характеристики направленности ГИ с расположением головок по дуге окружности прн Л =1,6 м, л=7 (л-И), do=0,08 м для полос 1/3 октавного белого шума


требуемой направленности на нижней рабочей частоте (Fh = 300 Гц) при й!о = = 0,08 м в группе достаточно использовать семь головок громкоговорителей (п=7) с учетом отражений от пола. При этом для do = 0,08 м значение верхней рабочей частоты составляет 4000 Гц. Дальнейшее повышение ее до 5000 Гц может быть обеспечено только уменьшением do (т. е. применением головок меньшего диаметра).

Заметим, что изготовление таких групповых излучателей не представляет сложности, а полученные при этом результаты удовлетворяют всем требованиям, предъявляемым к направленному звену акустических систем с расширенной зоной стереоэффекта. Недостатком такого направленного звена, как впрочем и ЛГИ, является наличие большого числа головок. С этой точки зрения большой ннТЪрес представляют неэквиднстантиые групповые излучатели, позволяющие существенно сократить число требуемых головок. Достоинством Таких излучателей является также то, что у них подавлены побочные главные Лепестки, так как разность хода лучей не равна нулю для любого иаправлеиня , кроме нормального к оси излучателя (t)=0).

.1етоды расчета неэквиднстантных излучателей очень громоздки, основная трудность в данном случае состоит в том, что требуется обеспечить постоянство формы характеристик направленности в широком диапазоне частот от 300 до 4000-5000 Гц.



Необходимость получения оптимальной формы характеристики направл( ,. ности в среднечастотиом диапазоне приводит к тому, что акустические сие . мы с расширенной зоной стереоэффекта являются, как правило, трехполосна, ми и значительно реже двухполосиыми.

3.6. Акустические системы для стереовоспроизведения

Акустическая система типа 6МАС-4 (рис. 3.13а) является двух, полосной, содержит две электродинамических головки, одна из которых является низкочастотной типа 10ГД-34, вторая - высокочастотной типа ЗГД-31

8,0 2,0

згдзг

Рис. 3.13. Внешний вид (а) и электрическая схема (б) громкоговорителя 6МАС-4

Среднечастотная головка отсутствует. Расположение головок фронтальное. Головки крепятся к отражательной доске винтами с наружной стороны, причем в нижней части корпуса - низкочастотная головка, в верхней части - высокочастотная. Декоративная передняя стенка системы - съемная, обтянутая радиотканью, крепится к отражательной доске шестью застежками типа репей-

ВБ ,25 ВЗ

JB500 /12500


О 20 50

со ротивле1% ?р\ 1%гоГр= бТАсТ°°° --РИ-еского



рик - Корпус акустической системы 6МАС-4 герметичный, собран с применением клея. Внутренний объем системы заполнен ватой.

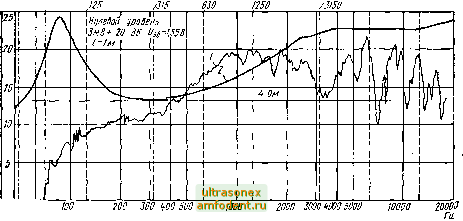

Принципиальная электрическая схема акустической системы 6МАС-4 представлена на рис. 3.136. Частотные характеристики системы по звуковому давлению (кривая /) и модуля полного электрического сопротивления (кривая 2) показаны на рнс. 3.14. (Здесь и далее аналогичные кривые построены в логарифмическом масштабе, одно деление по осн ординат соответствует изменению g ] дБ.) Горизонтальная линия соответствует сопротивлению 4 Ом.

Достоинством акустической системы 6МАС-4 являются малые габариты яри достаточно низкой граничной частоте (63 Гц), а недостатком - невысокое среднее стандартное звуковое давление.

Акустическая система типа 10МАС-1 (рис. 3.15а) также является двухполосной и содержит головки; низкочастотную типа ЮГД-ЗО и высокочастотную - ЗГД-31. Расположение головок фронтальное. Передняя доска обтянута радно-ткаиью. Корпус системы с герметизацией. Внутренний объем системы заполнен ватой, а головки покрыты несколькими слоями марли.


ЮГД-ЗО

R1 22

ЗГД-15П 13ГД-31}

С1 2,0 +

-1

Рнс. 3.15. Внешний вид и электрическая схема громкоговорителя 10MAC-I

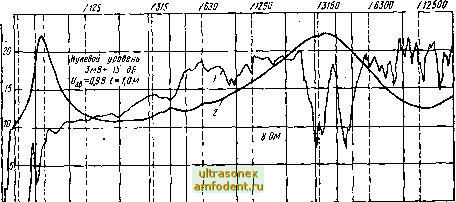

Электрическая схема акустической системы приведена на рис. 3.156. Используется параллельная схема питания головок; резистор /?/ необходим для выравнивания частотной характеристики системы по звуковому давлению. Частотная характеристика представлена иа рис. 3.16 (кривая /), здесь же приведена зависимос/ь модуля полного электрического сопрогивлення от частоты (кривая 2).

iS /25 т


с 20 50 100 200 S00 Ш 500 1000 2000 5000 ШО 5000 10000 20009
