Достониством системы являются ее малые размеры и возможность использования при установке на полке и стене.

Акустическая система 10АС-9 (рнс. 3.17а) является двухполооиой. В ней используется низкочастотная головка типа 10ГД-34 и питаемая через последовательно включенные резистор R и конденсатор С (рис. 3.176) высокочастотная головка типа ЗГД-2. Система 10АС-9 предназначена для комплектации музыкального центра Мелодия 106>.

Гр1 с

[У] згд-z

Рис. 3 7. Внешний внд (а) и электрическая схема (б) громкоговорителя I0AC-9

Корпус акустической системы имеет щитовую конструкцию. На фронтальной панели расположены низкочастотная головка (в нижней части корпуса), слева в верхней части - высокочастотная, а справа (тоже в верхней часси корпуса) показано отверстие для фазоинвертора. Корпус выполнен из фанеры толщиной 10 мм и покрыт ореховым шпоном. Фазоинвертор имеет демпфирующее покрытие, что позволяет избежать возникновения стоячих воли в его шах те. Сборка корпуса акустической системы производится с применением винтов и клея. Внутренний объем системы заполнен ватными пакетами, которые прикреплены к задней и нижней стенкам корпуса. Характеристики звукового давления (кривая /) и модуля полного электрического сопротивления (кривая 2) показаны на рис. 3 18.

О 20 50

200 500 Ш500

1000

2000 3000 то 5000 wooo

Акустическая система 15АС-4 (рис 3,19а) двухполосная.

Питание высокочастотной головки типа ЗГД-31 осуществляется через сложный фильтр (3.196), содержащий не только конденсатор С, но и катушку L, что обеспечивает более резкий спад подводимого к этой головке напряжения на частотах ниже fp. Резистор R необходим для выравнивания формы частотной характеристики системы во всем диапазоне частот. В системе используется низкочастотная головка типа 25ГД-26.

Рис. 3.19. Внешний вид (а) и электрическая схема (б) громкоговорителя 15АС-4

Корпус выполнен из фанеры толщиной 10-15 мм, имеет щитовую конструкцию, снаружи покрыт шпоном красного дерева и лаком, а задняя стенка- эмалью. Задняя стенка съемная, через имеющийся в ней паз выводится питающий шнур ШБПВГ, заканчивающийся вилкой РВК4-2-Ш7. Для повышения герметичности места соединения стенок корпуса, а также места крепления головок прошпаклевываются мастикой, а задняя стенка крепится через прокладку, выполненную из поропласта. И наконец, для уменьшения резонансных явлений и стоячих волн, возникающих в замкнутом объеме ящика, к задней стенке прикреплен ватный матрац.

/25 /65 /125

/315

/630

/1250

/3151}

/6300

/12500

1 20

2000 3000 WO 5000

ZOOOff

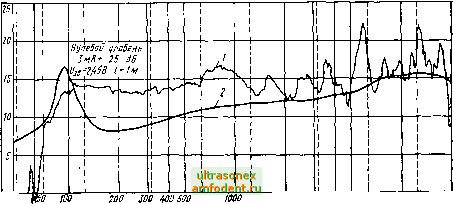

Филыр для питания высокочастотной головки расположен на дне корпуса. Частотные характеристики звукового давления (кривая /) и модуля полного электрического сопротивления (кривая 2) представлена на рис. 3.20.

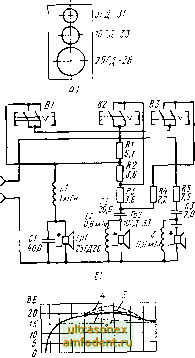

Акустическая система 25АС-2 (рис. 3.21) является трехполосной. Все звенья соединены параллельно через соответствующие фильтры (рис. 3.216). Низкочастотная юловка типа 25ГД-26 питается через фильтр нижних частот LI, CI. Среднечастотная головка типа ЮГД-ЗЗ включена через фильтр верхних частот L2, С2. высокочастотная головка типа ЗГД-31 подключена через фильтр

С4, L3. Резисторы R2+R3 и R5 служат для получения максимально плоской частотной характеристики звукового давления системы во всем диапазоне частот (кривая рис. 3.21в) при указанных на схеме положениях контактов переключателей В1, В2 и ВЗ. Переключатели управляют формой частотной характеристики акустической системы в области средних частот от 400 до 5000 Гц. При размыкании переключателя В1 получается небольшой провал на этих частотах (кривая 2), при замыкании В2 наблюдается, наоборот, подъем в этой области (кривая 3), а при замыкании переключателя ВЗ подъем оказывается еще большим (кривая 4). Диапазон коррекции составляет от -2 до -{-4 дБ н изменяется ступенями через 2 дБ.

Конструкция системы и ее внешняя C4 2,ff отделка аналогичны описанной ранее. TjPS Расположение головок громкоговорите- -J/лей фронтальное и схематически показано на рис. 3.21а. Клавиши переключателей В}, В2 и ВЗ находятся в нижней части фронтальной панели. Фильтр расположен на дне корпуса, частоты раздела составляют 700 и 5000 Гц.

На рис. 3.21в показаны идеализированные (сглаженные) формы частотных характеристик системы. Реальная частотная характеристика звукового давления (кривая /), соответствующая позиции переключателей, обеспечивающих ее максимальную плоскую форму, и изменение

Рис. 3 21. Схематическое изображение МОДуЛЯ ПОЛНОГО ЭлекТричесКОГО СО-внешнего вида (о), частотная характерис- протИВЛения (кривая 2), приведены на тика (б) и электрическая схема (в) гром- рис 3 22

коговорителя 25АС-2 Акустическая система 35АС-1

трехполосная. Принципиальная схема системы показана на рис. 3.236. Она содержит: низкочастотную динамическую головку типа ЗОГД-1, питаемую чеерз фильтры L3, С5, С6, среднечастотную головку 15ГД-11, подключаемую через полосовые фильтры L2, СЗ и L4, С7, и высокочастотную головку типа 10ГД-34, питаемую через фильтр нижних частот С/, L1. Кроме того, система содержит ступенчатые регуляторы уровня звукового давления, выполненные на резисторах, в цепях среднечастотной и высокочастотной головок. Когда переключатели В1 и В2 находятся в крайнем левом (по схеме) положении (max ), сигнал на среднечастотную головку подается через резистор R3, а на высокочастотную - непосредственно через фильтр. При этом резистор R3 необходим для получения наиболее плоской по форме частотной характеристики звукового давления всей системы в целом.

При переводе переключателя В1 в среднее положение ( норм ) или в крайнее правое ( min ) в цепь питания головки 15ГД-11 дополнительно подключаются различные резисторы, образующие делители напряжения. Вследст-78
