Более эффективным особенно при использовании вертикальной направлен ности является второй метод, не требующий отключения головок с повыщени ем частоты. Б этом случае (рис. 3.8а) головки громкоговорителей располага ют на дуге окружности определенного радиуса R. При получении расчетны формул все излучатели (1, 2, п-1) считаются точечными, а расстояние пс вертикали между ними До - неизменным. На рис. 3 86 приведены также графи

rww4.

WW.

Гр1 CLZ

m грз

□ г*

Рве. 3.7. Электрическая схема громкоговорителя электрофона Корвет-стерео

ческие построения, поясняющие полученные формулы, оценивающие для произвольной точки временной сдвнг Дт.. сигналов любой пары излучателей. Линия /-/ представляет собой ось симметрии группового излучателя. При иа-

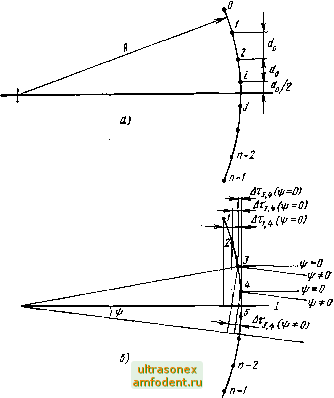

Рис. 3 8. к онределеиию характеристики направленности дугового группового излучателя



польном расположении конструкции громкоговорителя (когда речь идет о создании вертикальной направленности) фактической частью является только верхняя половина конструкции, расположенная выше линии /-/. При этом нижняя часть этого излучателя имитируется зеркальными отражениями от пола.

Направленность излучения такого группового излучателя (см. рис. 3.8) с криволинейной образующей может быть рассчитана как

п + 2

п-1 i-\

sin (я Д f Д т,. ) яДДт,-

cos(QoAti,)

n-l i-l

sin[nAf Дт y(\l3 = 0)]

со8[йоДт.(1 = 0)]

где Дт -

arcsin

arcsin / -

- cos

2 J R

(3.121

(3.13)

Расчет величин L(L), n (n), выбор do выполняются здесь точно также как и для обычного ЛГИ, а раднус R, при котором наблюдается наилучшая стабилизация формы характеристики направленности, может быть найден с помощью ЭВМ, например путем перебора ряда значений и последующего анализа полученных результатов. Прн проведении этих расчетов раднус менялся от 1,1 до 3,8 м ступенями через 0,2-0,4; da составляло 0,08 м; n=7 илн 8. Характеристики направленности рассчитывались для 1/3 октавных полос белого шума со средними частотами /о = 300, 1000, 2500, 3500, 4260, 4400, 5000 Гц.

Анализ полученных зависимостей позволил установить следующее;

а) изменение радиуса R в достаточно широких пределах от 3,8 до 1,6 м при постоянной апертуре практически не сказывается на форме характеристи-

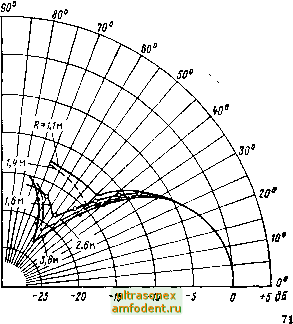

Рнс. 3.9. Характеристики направленности ГИ с расположением головок по дуге окружности для разных значений радиуса R прн Fo- ~гЮОГц, do = 0,08 м, п-8




ки направленности группового излучателя на низких частотах (fo=300 Гц); лишь при значениях радиуса R<1,6 м это изменение формы характеристики иаправлеиности становится заметным (рис. 3.9);

Рнс. 3.10. Характеристики направленности ГИ с расположением головок по дуге окружности прн Fo=4260 Гц, Й11 = 0,08м, =8 (п-16); для R=l,6 м прн Fo=3500 Гц, do=0,08 м, я = 7 (я = 14) - пунктирная кривая


-25 -20 -15 -10 -5

О +5 65

б) на более верхних частотах повышение fo ведет к расширению формы характеристики направленности с уменьшением радиуса R, причем это проявляется тем значительнее, чем выше частота Fo (рнс. 3.10). Благодаря этому можно найти такое значение радиуса R, при котором будет иметь место иа-


-25 - 20 -15 -Ю

+5 35

Рис. 3.11. Частотная зависимость характеристики направленности ГИ с расположением головок по дуге окружности при R=l,6 м, /1=8 (л = 16). do-0,08 м для полос 1/3 октавного белого шума
