ТАБЛИЦА Б.2

Коэффициент 115 для различных измерительных частот

F, Гц

1000

5000

1 0000

0,85

0,41

0,25

0,20

0,20

Г Следует выделить частоту f=12I Гц, на которой коэффициент /р/5 = 0,8. На этой частоте можно установить /пксс=100%, что будет соответствовать т=0,8, т. е. максимальному коэффициенту модуляции ПМК, принятому для стереофонического вещания.

Измерение тксс можно проводить при любом виде подаваемого сигнала, но удобнее всего при сигнале А = В или А=-В.

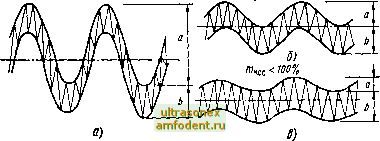

При А = В осциллограммы КСС принимают вид, показанный иа рис. 5.15. Здесь а -размах (двойная амплитуда) модулирующего напряжения, Ь -размах иемодулированной подиесущей. Поэтому


Рнс. 5 15. Осциллограммы КСС прн Л~В

Практически удобнее измерить на экране ЭЛТ величину а+Ь, а затем, сняв модуляцию, измерить значение Ь. Тогда

(аЛ-Ь)~Ь

КСС = ь -

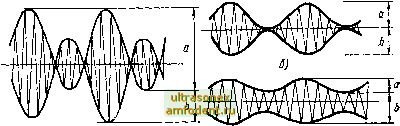

При Л = -В вид осциллограмм показан яа рис. 5.16.




Измерения проводятся также, как при сигнале А = В.

Коэффициент модуляции поднесущеи можно определить и без корректирующего фильтра, включая осциллограф непосредственно на выход КСС. Однако при этом следует помнить, что измерения тксс при сигналах А=-В и А = В должны дать разные результаты, так как тональная часть сигнала теперь не подавляется и при сигнале А = В необходимо принимать в формуле (5.7) для всех частот /=1, т, е. /р/5=0,2.

Измерение переходных затуханий между стереоканалами. При модуляции В одном канале (например, Л) осциллограмма КСС после корректирующего фильтра должна принять вид, показанный на рис. 5.17а. Линия О-О - пря-

Рнс. 5.17. Осциллограммы КСС после корректирующего фильтра при S = 0:

а идеальный сигнал; б - сигнал с переходными искажениями


ая. В реальных условиях, когда имеются переходные искажения, линия О-О lepecTaeT быть прямой, как показано на рис. 5.176. Переходное затухание 4ежду каналам в децибелах определяется как

=201gf .

1ля увеличения точности измерений поступают следующим образом: измеряют качение а, затем увеличивают усиление осциллографа в 10 раз и измеряют начение 10b. Затем это значение делят на 10. Измерения при подаче сигна-а В производят таким же образом.

Следует иметь в виду, что при измерении переходных затуханий к тракту силения осциллографа предъявляются высокие требования по горизонталь-ости АЧХ и линейности ФЧХ в диапазоне частот КСС. Так, чтобы можно ыло измерять переходные затухания до 60 дБ на частотах от 100 до 15 000 Гц, ужен осциллограф постоянного тока со спадом АЧХ иа 3 дБ на частоте ке нже 900 кГц. Этим требованиям наилучшим образом удовлетворяет осцилло-)аф CI-70. Возможно также использование осциллографов CI-68, что позво-яет измерять переходные затухания до 40-50 дБ.

Измерение нелинейных искажений. Нелинейные искажения модуляции могут )меряться как на ПМК, так на КСС и при различных видах модулирующих 1гналов: Л = В, А=~В и при сигнале в одном канале (В=0 или Л=0). ледует заметить, что при измерениях на КСС особенно при низких модулирую-их частотах ниже 1000 Гц коэффициент гармоник (кроме случая Л -В) поучается несколько большим, чем при измерениях на ПМК, так как цепь (давления поднесущеи подавляет в надтональной части основную частоту мо-ляции больше, чем ее гармоники. Так при частоте 400 Гц и сигнале А--В стота модуляции подавляется в 2,05 раза, а ее вторая гармоника-в 1,37 ра-, что дает увеличение искажений по второй гармонике в 1,5 раза. Естествеи-, что это увеличение искажений кажущееся, так как при восстановлении днесущей происходит его компенсация. Поэтому при измерении нелинейных



искажений на КСС каждая составляющая в надтональной области должна умножаться на If. Если измерения производятся после корректирующего фильтра (см. рис. 5.10а), то умножать на h следует не только надтональные, но все измеренные частотные составляющие.

Наиболее точный метод измерения нелинейных искажений осуществляется с помощью анализатора гармоник. При этом обычно приходится использовать два анализатора: для тональной части (например, С4-48) и для надтональной части (например, С4-34).

Измерения искажений суммарного сигнала (при А = В). Устанавливается нужный коэффициент модуляции (обычно /п = 80%). Затем анализатором спектра измеряются напряжения частот F, 2F и 3F. Коэффициент гармоник определяется по формуле

k.=Yjl.m%. (5.9)

При измерениях по КСС, если включен корректирующий фильтр и частота модуляции ниже 1000 Гц, то полученные напряжения умножаются на h, hw и hp.

Измерения искажений разностного сигнала (при А=-В). После установки коэффициента модуляции анализатором спектра измеряются напряжения пол+ /под--; f/nofl+si; fnon- /под+зр н/под-з- Коэффициент

гармоник определяется по формуле

k, = - . (5.103

пОд+ под-

Если измерения производятся на КСС и частота модуляции ниже 1000 Гц, То каждое напряжение должно быть умножено на 1р, hp или /зр в зависимости от его частоты. Однако измерения разностного сигнала обычно проводятся только на высоких модулирующих частотах, f=3000 Гц и более, так как при меньших значениях частот составляющие спектра расположены близко и их раздельное измерение становится затруднительным. При этом для всех составляющих /p 0,2 и корректирующий фильтр не изменяет их соотнощения.

Измерение искажений при модуляции в одном канале. Устанавливается нужный коэффициент модуляции в измеряемом канале и измеряются коэффициенты гармоник н кт- по формулам (5.9) н (5.10). Результирующий коэффициент гармоник вычисляется по формуле

к,= Ykl+kl.

Измерение комбинационных искажений. Комбинационные искажения, образовавшиеся за счет взаимодействия поднесущей и модулирующей частот, измеряются следующим образом. Поднесущая модулируется с заданным коэффициентом модуляции частотой f=10 000 Гц (при Л = В). Анализатором спектра измеряется напряжение этой частоты Up. Затем измеряются напряжения Uf-3f и Ui,f~f под на частотах 1,25 н 8,75 кГц. Коэффициент комбинационных искажений определяется как

= -.100 0/ ,fe = .100%.

Аналогичные измерения проводятся иа частоте15 кГц, но при этом определяются напряжения Vi-2f н Уз?-/под на частотах 1,25 н 13,75 кГц.

Измерение уровня фона и шумов. Измерения проводятся через измерительный детектор, включаемый на выход стереомодулятора или девиометра, в за -висимости от того, в какой части тракта производятся измерения. Возможный вариант схемы детектора шумов приведен на рис. 5.18.

Измерения проводятся по структурной схеме, показанной иа рис. 5.19. При измерении уровня шумов после детектора устанавливаются ФНЧ н ФВЧ.
